Schwere Gitterrinne SGR 105 A2
Schwere Gitterrinne SGR 105 A2
Art.Nr. 6003629 | EAN 4012196622078
Art.Nr. / Typ
Nutzquerschnitt
Breite
Höhe
105 mm
Draht-Durchmesser
6 mm
Länge
3000 mm
kl. VKE: 3 m
3m
Beschreibung

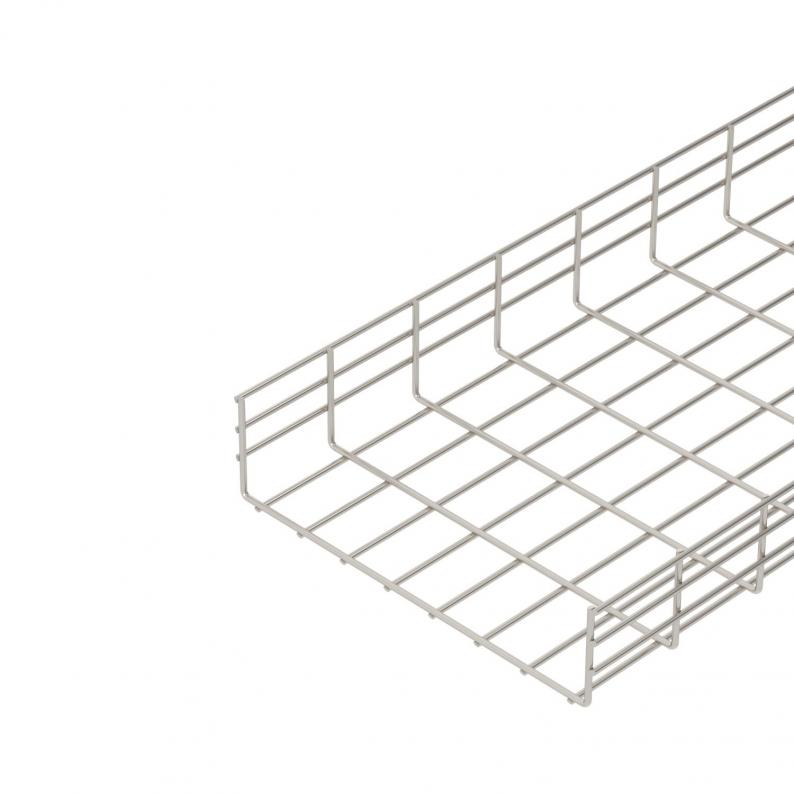

Gitterrinne aus punktgeschweißten Stahldrähten mit der Seitenhöhe 105 mm.
Magnetische Schirmdämpfung ohne Deckel 15 dB, mit Deckel 25 dB.
Magnetische Schirmdämpfung ohne Deckel 15 dB, mit Deckel 25 dB.
Technische Daten
Technische Daten
| Art des Verbinders Kabeltragsystem | geschraubt |
|---|---|
| Ausführung Verbinder | ohne Verbinder |
| Belastungstesttyp nach IEC 61537 | Typ II |
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 21,6871 kg CO₂e / 1 Meter |

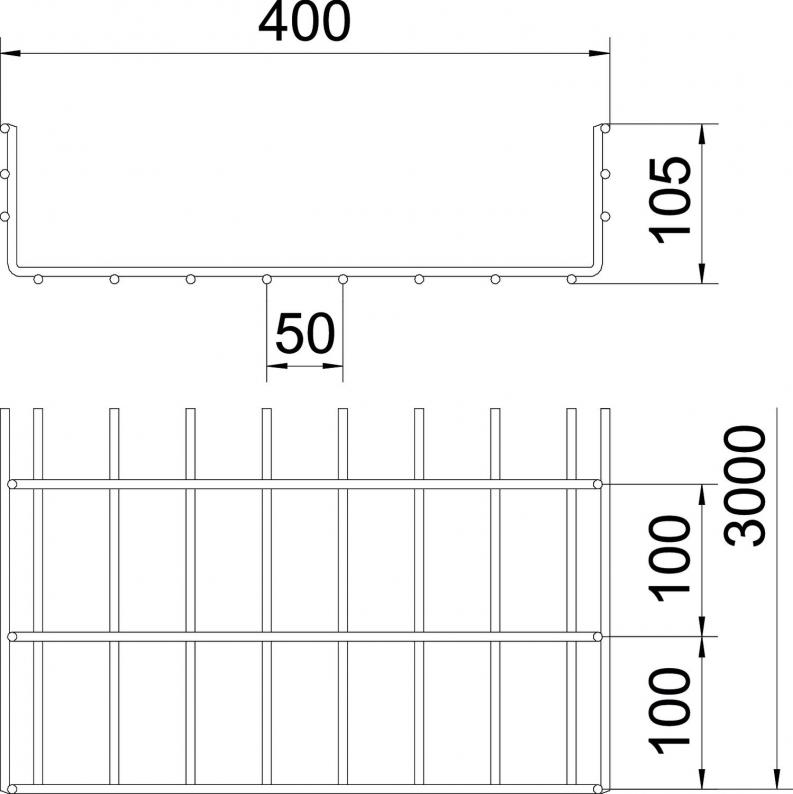

| Dimension | 105x400x3000 |
| Draht-Durchmesser | 6 mm |
| Farbe | edelstahl |
| Integrierte Trennwand | ohne |
| Nutzquerschnitt | 363 cm² |
| Nutzquerschnitt | 36300 mm² |
| Oberfläche | blank, nachbehandelt |
| Profilform | U-Form |
| Werkstoff | Edelstahl, rostfrei 1.4301 |
Abmessungen
| Breite | 400 mm |
|---|---|
| Höhe | 105 mm |
| Länge | 3000 mm |
| Maß B | 400 mm |
Belastungen
| Stützabstand 1,0m | 3,5 kN/m |
|---|---|
| Stützabstand 1,5m | 1,9 kN/m |
| Stützabstand 2,0m | 1,2 kN/m |
| Stützabstand 2,5m | 0,85 kN/m |
| Stützabstand 3,0m | 0,7 kN/m |
| Stützabstand 3,5m | 0,62 kN/m |
| Stützabstand 4,0m | 0,45 kN/m |
Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
Stützweite in m
Holmdurchbiegung in mm bei zulässig kN/m
Belastungsschema beim Prüfverfahren
Belastungskurve mit Kabelrinne/-leiterbreite in mm
Holmdurchbiegungskurve je nach Stützweite
