Schwere Gitterrinne SGR 105 A2
Schwere Gitterrinne SGR 105 A2
Art.Nr. 6003625 | EAN 4012196622054
Art.Nr. / Typ
Nutzquerschnitt
Breite
Länge
3000 mm
Draht-Durchmesser
6 mm
Höhe
105 mm
kl. VKE: 3 m
3m
Beschreibung

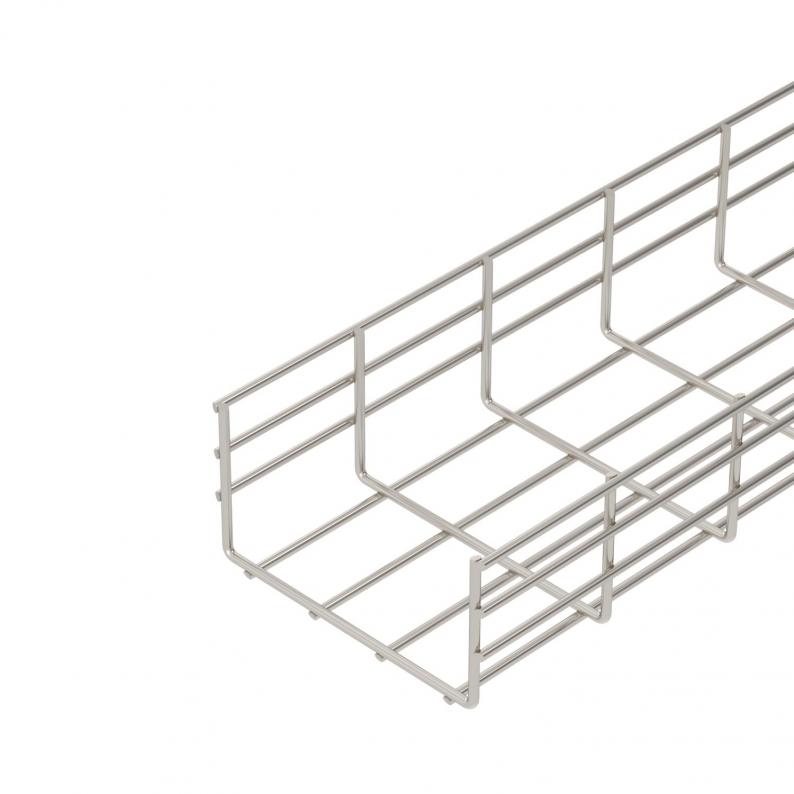

Gitterrinne aus punktgeschweißten Stahldrähten mit der Seitenhöhe 105 mm.
Magnetische Schirmdämpfung ohne Deckel 15 dB, mit Deckel 25 dB.
Magnetische Schirmdämpfung ohne Deckel 15 dB, mit Deckel 25 dB.
Technische Daten
Technische Daten
| Art des Verbinders Kabeltragsystem | geschraubt |
|---|---|
| Ausführung Verbinder | ohne Verbinder |
| Belastungstesttyp nach IEC 61537 | Typ II |
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 15,1978 kg CO₂e / 1 Meter |

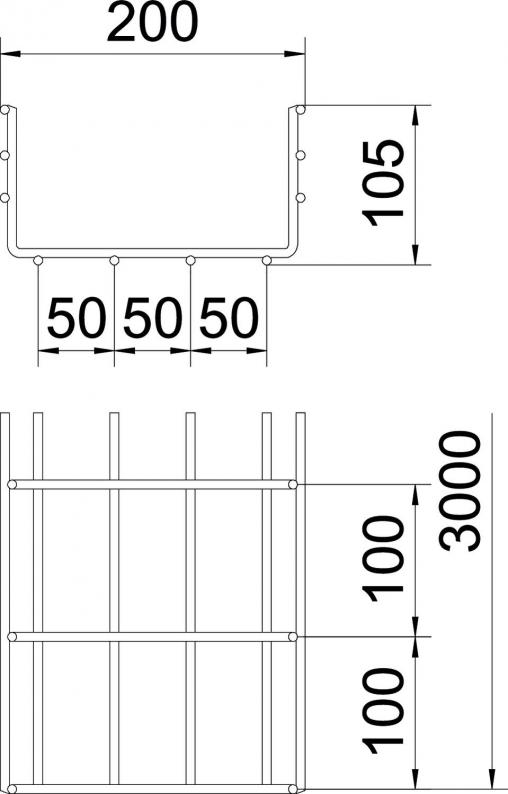

| Dimension | 105x200x3000 |
| Draht-Durchmesser | 6 mm |
| Farbe | edelstahl |
| Integrierte Trennwand | ohne |
| Nutzquerschnitt | 17500 mm² |
| Nutzquerschnitt | 175 cm² |
| Oberfläche | blank, nachbehandelt |
| Profilform | U-Form |
| Werkstoff | Edelstahl, rostfrei 1.4301 |
Abmessungen
| Breite | 200 mm |
|---|---|
| Höhe | 105 mm |
| Länge | 3000 mm |
| Maß B | 200 mm |
Belastungen
| Stützabstand 1,0m | 3,1 kN/m |
|---|---|
| Stützabstand 1,5m | 1,75 kN/m |
| Stützabstand 2,0m | 1,15 kN/m |
| Stützabstand 2,5m | 0,79 kN/m |
| Stützabstand 3,0m | 0,6 kN/m |
| Stützabstand 3,5m | 0,5 kN/m |
| Stützabstand 4,0m | 0,4 kN/m |
Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
Stützweite in m
Holmdurchbiegung in mm bei zulässig kN/m
Belastungsschema beim Prüfverfahren
Belastungskurve mit Kabelrinne/-leiterbreite in mm
Holmdurchbiegungskurve je nach Stützweite
