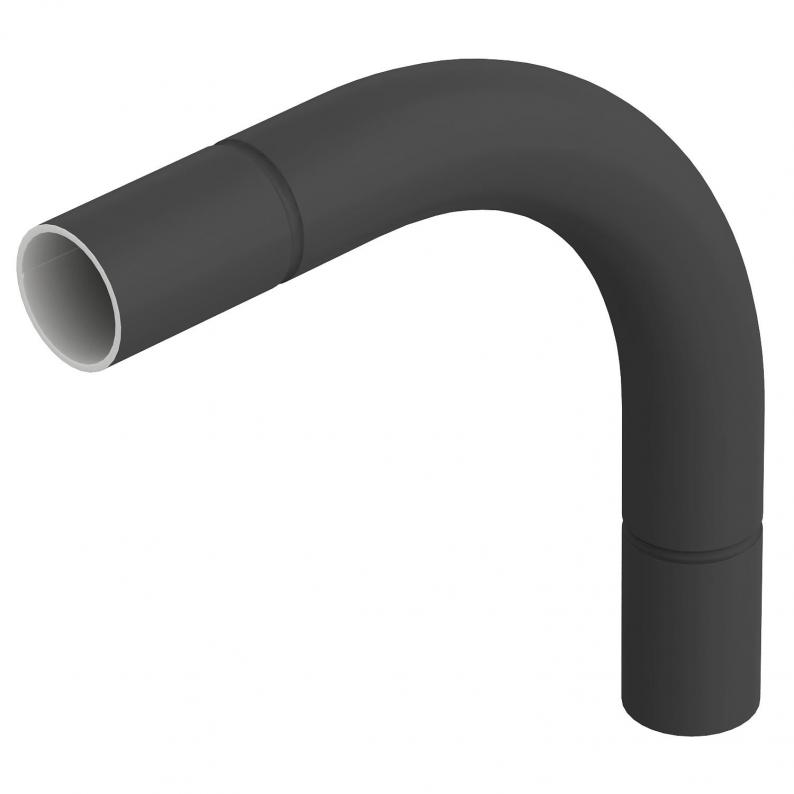

Schwarz pulverbeschichteter Stahlbogen, ohne Gewinde
Schwarz pulverbeschichteter Stahlbogen, ohne Gewinde
Art.Nr. 2046826 | EAN 4012196388080
Art.Nr. / Typ
für Rohrdurchmesser nominal
kl. VKE: 25 Stück
25Stück
Beschreibung
90°-Bogen mit angeformten Muffen, für Elektroinstallationsrohre nach EN 61386-1. Mit gratfreier Innenwand.
Technische Daten
Technische Daten
| Ausführung | Steck |
|---|---|
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 0,564 kg CO₂e / 1 Stück |
| Dimension | Ø25mm |
| Farbe | tiefschwarz; RAL 9005 |
| Flexibel | nein |
| für Rohrdurchmesser nominal | 25 mm |
| Halogenfrei | nein |
| Mit Inspektionsöffnung und Deckel | nein |
| Mit Muffe | ja |
| Oberfläche | PES50 - Polyester/Epoxid |
| Oberfläche gebürstet | nein |
| Oberfläche poliert | nein |
| Werkstoff | Stahl |
| Winkel des Bogens | 90 ° |
| Zweiteilig | nein |
Abmessungen
| Maß A | 66,5 mm |
|---|---|
| Maß B | 191 mm |
| Maß d | 25,5 mm |
| Maß D | 28 mm |
| Maß l | 40 mm |
| Maß M | M25 |
| Maß R | 110 mm |
| Maß t | 1,2 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (3)
Erklärungen (4)
Artikelbilder (2)
3D Daten Downloads (1)
Ausführungen
Typ
für Rohrdurchmesser nominal
Art.Nr.
SBN16 SW
16 mm
2046824
SBN20 SW
20 mm
2046825
SBN25 SW
25 mm
2046826
SBN32 SW
32 mm
2046827
SBN40 SW
40 mm
2046828
SBN50 SW
50 mm
2046829
SBN63 SW
63 mm
2046830
für Rohrdurchmesser nominal
SBN16 SW
Art.Nr.
2046824
für Rohrdurchmesser nominal
16 mm
SBN20 SW
Art.Nr.
2046825
für Rohrdurchmesser nominal
20 mm
SBN25 SW
Art.Nr.
2046826
für Rohrdurchmesser nominal
25 mm
SBN32 SW
Art.Nr.
2046827
für Rohrdurchmesser nominal
32 mm
SBN40 SW
Art.Nr.
2046828
für Rohrdurchmesser nominal
40 mm
SBN50 SW
Art.Nr.
2046829
für Rohrdurchmesser nominal
50 mm
SBN63 SW
Art.Nr.
2046830
für Rohrdurchmesser nominal
63 mm
