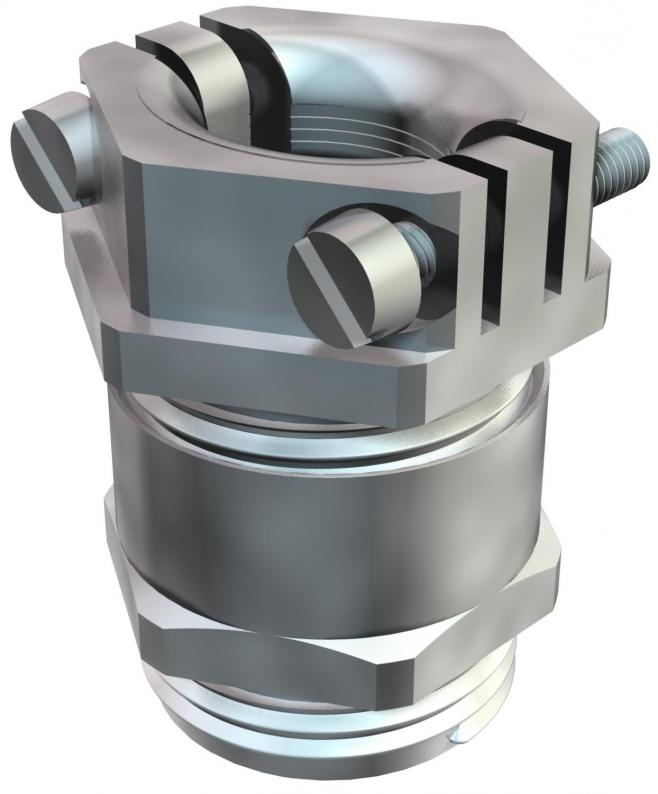

Konuskabelverschraubung, PG-Gewinde, Zugentlastung, vernickelt
Typ 159 MS PG 9
|Art.Nr. 2046091
|EAN 4012195181873
Art.Nr. / Typ
Gewinde
kl. VKE: 50 Stück
50Stück
Stück
Beschreibung
Kabelverschraubung mit zentrisch wirkender Querbügel-Zugentlastung in der Druckschraube, Biegeschutz beweglicher Leitungen durch stark gerundete Druckschraube.
Mit PG-Anschlussgewinde nach DIN 40430.
Druckringe Stahl, galvanisch verzinkt und transparent passiviert.
Dichtring aus NR/SBR.
Schutzart: mit Anschlussgewinde-Dichtring IP65, ohne Anschlussgewinde-Dichtring IP54
Mit Sechskant-Zwischenstutzen (ähnlich Form C 4 nach DIN 46320).
* Preise laut DEL-Notierung.
Mit PG-Anschlussgewinde nach DIN 40430.
Druckringe Stahl, galvanisch verzinkt und transparent passiviert.
Dichtring aus NR/SBR.
Schutzart: mit Anschlussgewinde-Dichtring IP65, ohne Anschlussgewinde-Dichtring IP54
Mit Sechskant-Zwischenstutzen (ähnlich Form C 4 nach DIN 46320).
* Preise laut DEL-Notierung.
Technische Daten
Technische Daten
| Schlagfest | nein |
|---|---|
| Halogenfrei | nein |
| Glasfaserverstärkt | nein |
| explosionsgeschützt | nein |
| Zugentlastungsmöglichkeit | ja |
| Schutzart | IP54 |
| Gewinde | Pg 9 |
| für Ex-Zone | ohne |
| Gewindeart | PG |
| Biegeschutz | nein |
| Mit Gegenmutter | nein |
| Mehrfach Dichteinsatz | nein |
| Flachkabelverschraubung | nein |
| Art der Dichtung | Dichtring |
| Dichtbereich D min. | 6 mm |
| Dichtbereich D max. | 8 mm |
| Schlüsselweite | 17 |
| Gewindelänge | 6 mm |
| Schlüsselweite 1 | 17 mm |
| Schlüsselweite 2 | 19 mm |
| Dimension | PG9 |
| Oberfläche | vernickelt |
| Werkstoff | Messing |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 0,0813 kg CO2e / 1 Stück |

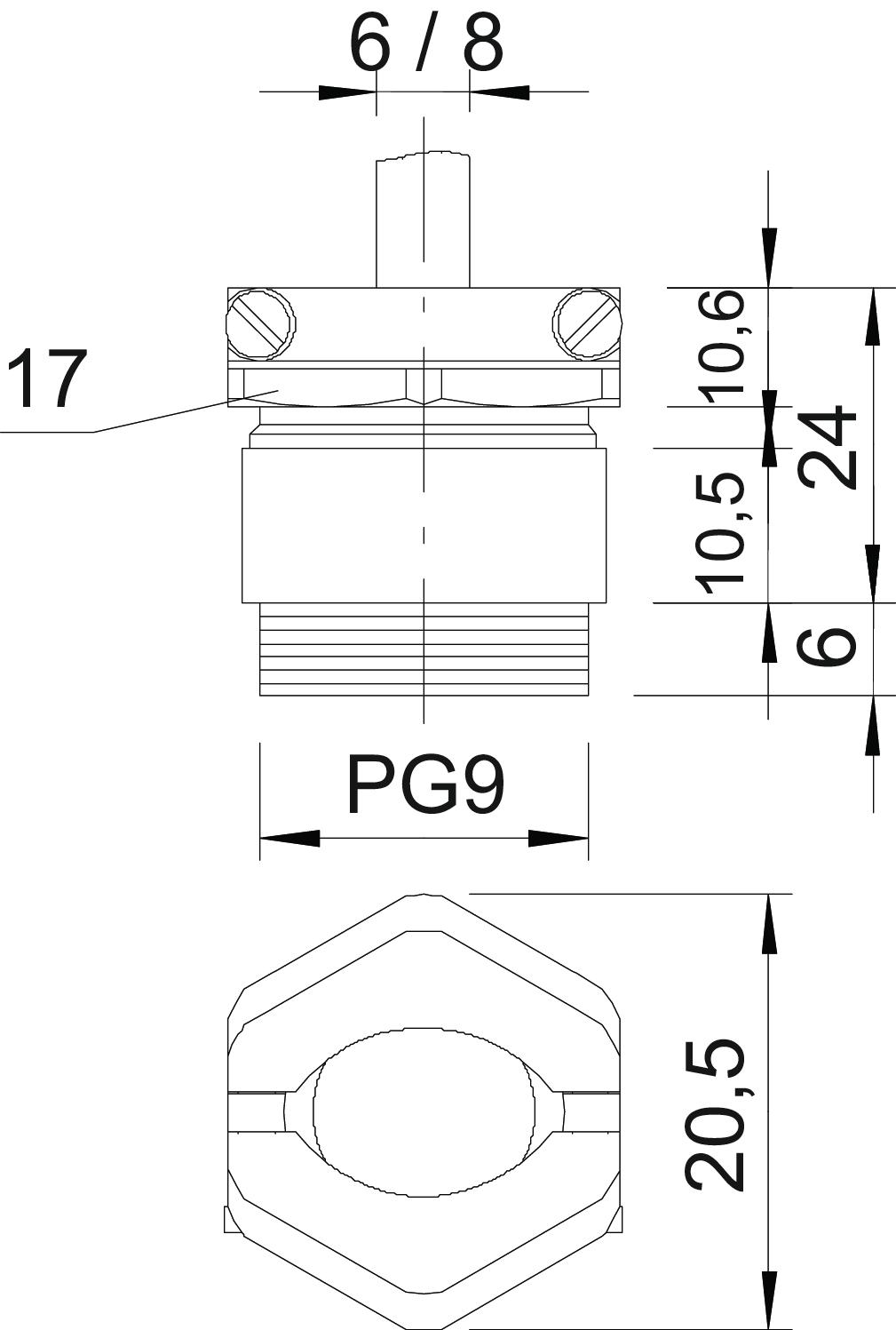

Abmessungen
| Maß L max. | 24 mm |
|---|---|
| Maß L1 | 6 mm |
| Maß L2 | 10,5 mm |
| Maß L3 | 10,6 mm |
| Maß E | 20,5 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (1)
Erklärungen (4)
Artikelbilder (2)
3D Daten Downloads (1)
Ausschreibungstexte (2)
Zubehör
Montagezubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Gewinde
Art.Nr.
159 MS PG 7
Pg 7
2046075
159 MS PG 9
Pg 9
2046091
159 MS PG11
Pg 11
2046113
159 MS PG13.5
Pg 13,5
2046121
159 MS PG16
Pg 16
2046164
159 MS PG21
Pg 21
2046210
159 MS PG29
Pg 29
2046296
159 MS PG36
Pg 36
2046369
159 MS PG42
Pg 42
2046423
159 MS PG48
Pg 48
2046482
