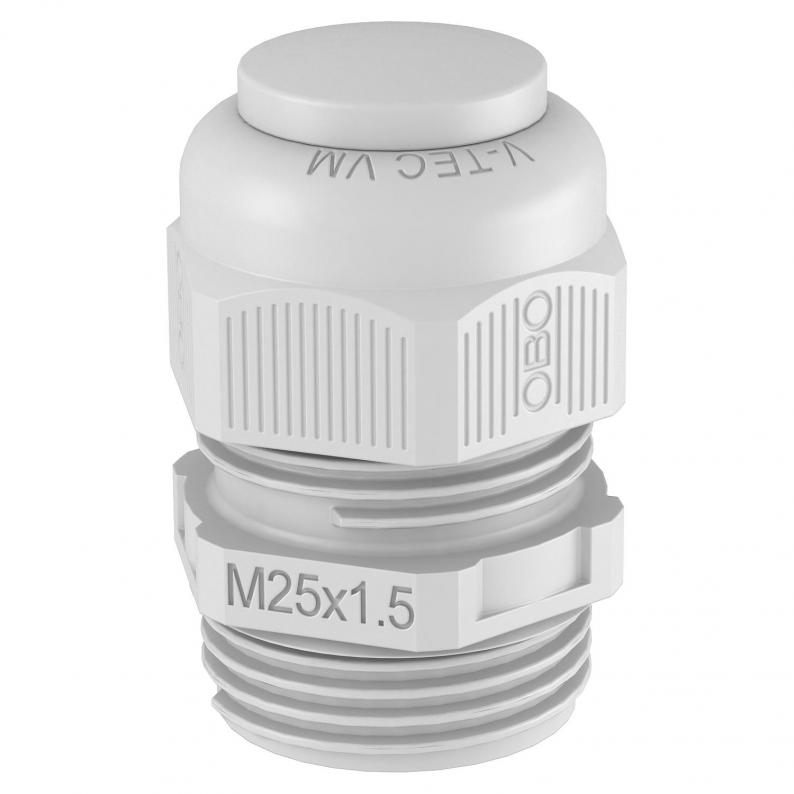

Kabelverschraubung, metrisches Gewinde mit Verschlussstopfen, lichtgrau
Kabelverschraubung, metrisches Gewinde mit Verschlussstopfen, lichtgrau
Art.Nr. 2023046 | EAN 4012196474462
Art.Nr. / Typ
Gewinde
Mehrfach Dichteinsatz
nein
Farbe
lichtgrau; RAL 7035
kl. VKE: 25 Stück
25Stück
Beschreibung
Kabelverschraubung mit metrischem Anschlussgewinde in Hutmutterbauart, für Kabelabzweigkästen, Gehäuse, Verteilerschränke im privaten und industriellen Bereich. Mit Zugentlastung und integrierter Dichtlippe, geprüft nach DIN EN 62444. Schutzklasse IP68. Einsetzbar von -20°C bis +65°C.
Technische Daten
Technische Daten
| Art der Dichtung | Dichtring |
|---|---|
| Ausführung | gerade |
| Biegeschutz | nein |
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 0,073 kg CO₂e / 1 Stück |
| Dichtbereich D max. | 17 mm |
| Dichtbereich D min. | 9 mm |
| Dimension | M25 |
| explosionsgeschützt | nein |
| Farbe | lichtgrau; RAL 7035 |
| Flachkabelverschraubung | nein |
| flammwidrig | nach VDE 0471/DIN 695 Teil 2-1, Prüftemperatur 650°C |
| für Ex-Zone | ohne |
| für Ex-Zone Gas | ohne |
| für Ex-Zone Staub | ohne |
| Gewinde | M25 x 1,5 |
| Gewindeart | metrisch |
| Gewindelänge | 10 mm |
| Gewindenenngröße | 25 |
| Gewindesteigung | 1,5 mm |
| Glasfaserverstärkt | nein |
| Halogenfrei | ja |
| Mehrfach Dichteinsatz | nein |
| Mit Gegenmutter | nein |
| Schlagfest | nein |
| Schlüsselweite | 29 |
| Schlüsselweite 1 | 29 mm |
| Schutzart | IP68 |
| Sechskant Eckmaß | 32 mm |
| Teilbare Verschraubung | nein |
| Temperatureinsatzbereich max. | 65 °C |
| Temperatureinsatzbereich min. | -20 °C |
| Werkstoff | Polyamid |
| Zugentlastungsmöglichkeit | ja |

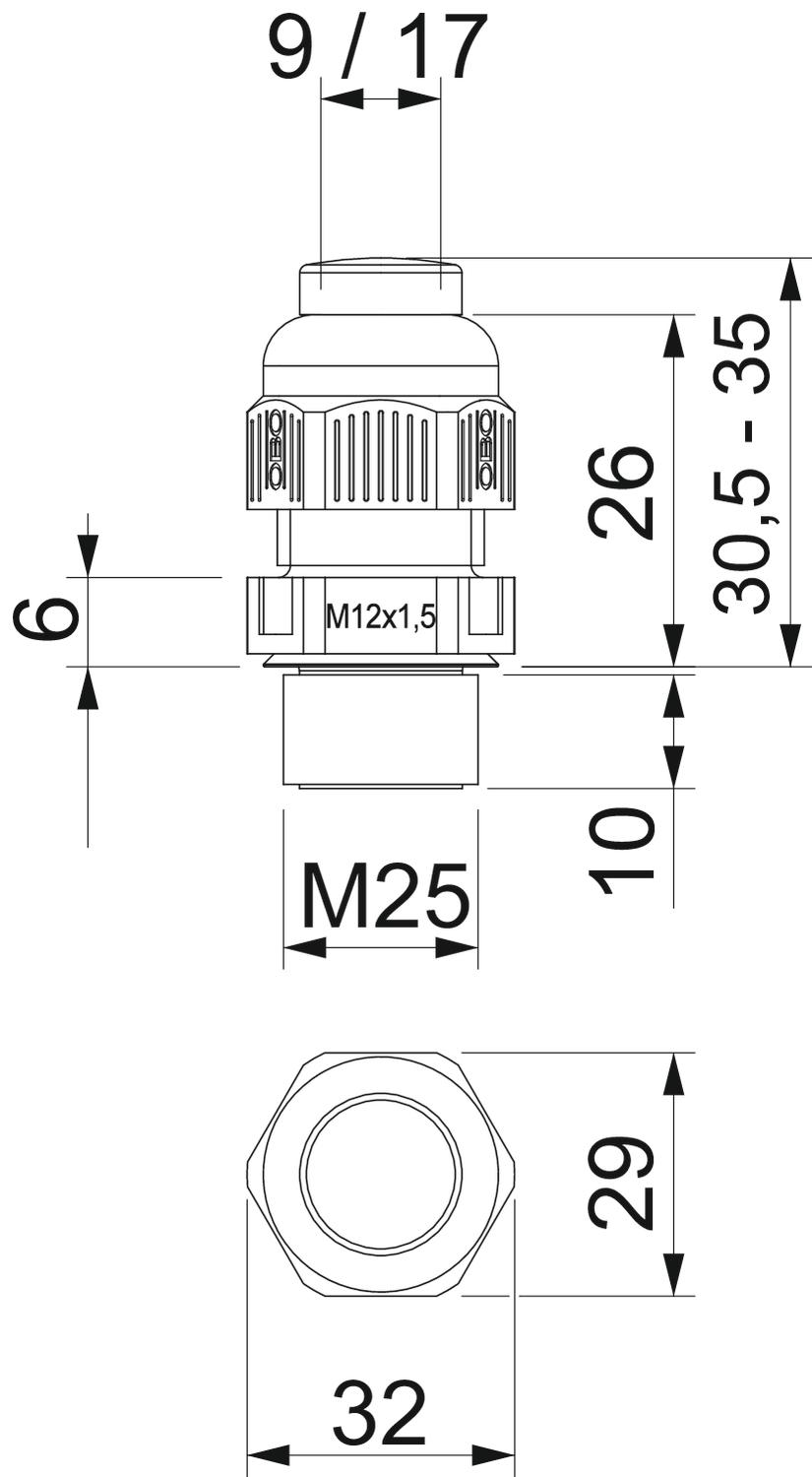

Abmessungen
| Breite | 29 mm |
|---|---|
| Höhe | 32 mm |
| Länge | 30,5 mm |
| Maß E | 32 mm |
| Maß L max. | 35 mm |
| Maß L min. | 30,5 mm |
| Maß L1 | 10 mm |
| Maß L2 | 6 mm |
| Maß L3 | 26 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (4)
Zertifikate (3)
Anleitungen & Hilfen (1)
Artikelbilder (2)
Zubehör
Montagezubehör
Artikel
Typ
Art.Nr.
Menge
Art.Nr. 2048930
Gegenmutter, metrisches Gewinde, lichtgrauTyp
116 M25 LGR PA
kl. VKE: 100 Stück
100Stück
Ausführungen
Typ
Mehrfach Dichteinsatz
Farbe
Gewinde
Art.Nr.
V-TEC VM12VS LGR
nein
lichtgrau; RAL 7035
M12 x 1,5
2023040
V-TEC VM16VS LGR
nein
lichtgrau; RAL 7035
M16 x 1,5
2023042
V-TEC VM20VS LGR
nein
lichtgrau; RAL 7035
M20 x 1,5
2023044
V-TEC VM25VS LGR
nein
lichtgrau; RAL 7035
M25 x 1,5
2023046
V-TEC VM32VS LGR
nein
lichtgrau; RAL 7035
M32 x 1,5
2023048
