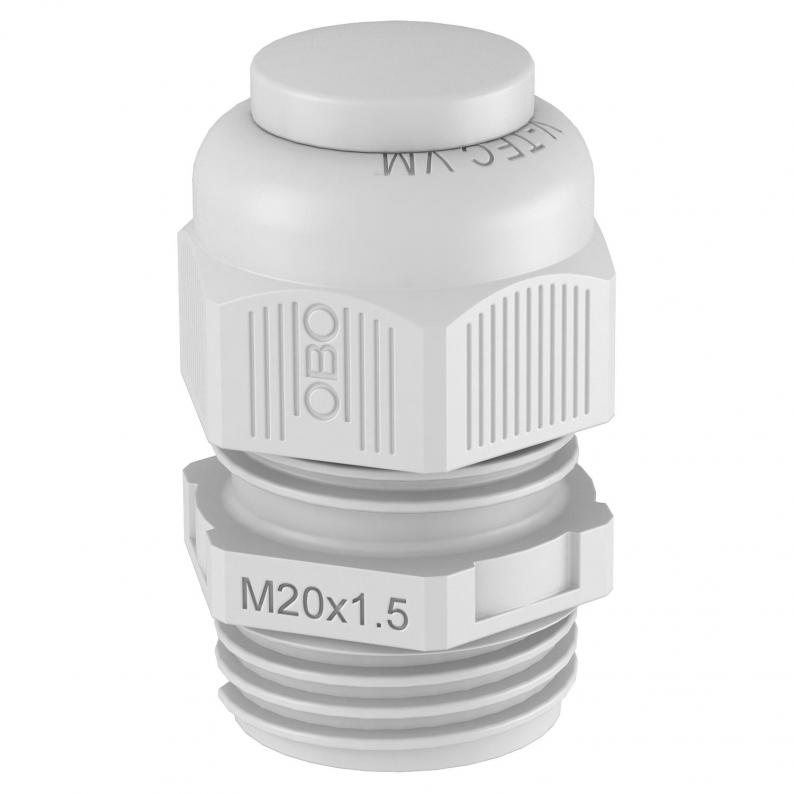

Kabelverschraubung, metrisches Gewinde mit Verschlussstopfen, lichtgrau
Typ V-TEC VM20VS LGR
|Art.Nr. 2023044
|EAN 4012196474455
Art.Nr. / Typ
Gewinde
Mehrfach Dichteinsatz
nein
Farbe
lichtgrau; RAL 7035
kl. VKE: 50 Stück
50Stück
Stück
Beschreibung
Kabelverschraubung mit metrischem Anschlussgewinde in Hutmutterbauart, für Kabelabzweigkästen, Gehäuse, Verteilerschränke im privaten und industriellen Bereich. Mit Zugentlastung und integrierter Dichtlippe, geprüft nach DIN EN 62444. Schutzklasse IP68. Einsetzbar von -20°C bis +65°C.
Hiermit ist ein problemloses Verschließen nicht benötigter Öffnungen möglich. Es kann kein Staub oder Wasser eindringen und die Schutzart bleibt erhalten.
Ideal wenn direkt bei der Installation alle vorhandene Öffnungen mit Kabelverschraubungen versehen werden sollen. Dies erleichtert den Aufwand bei einer Nachinstallation erheblich.
Technische Daten

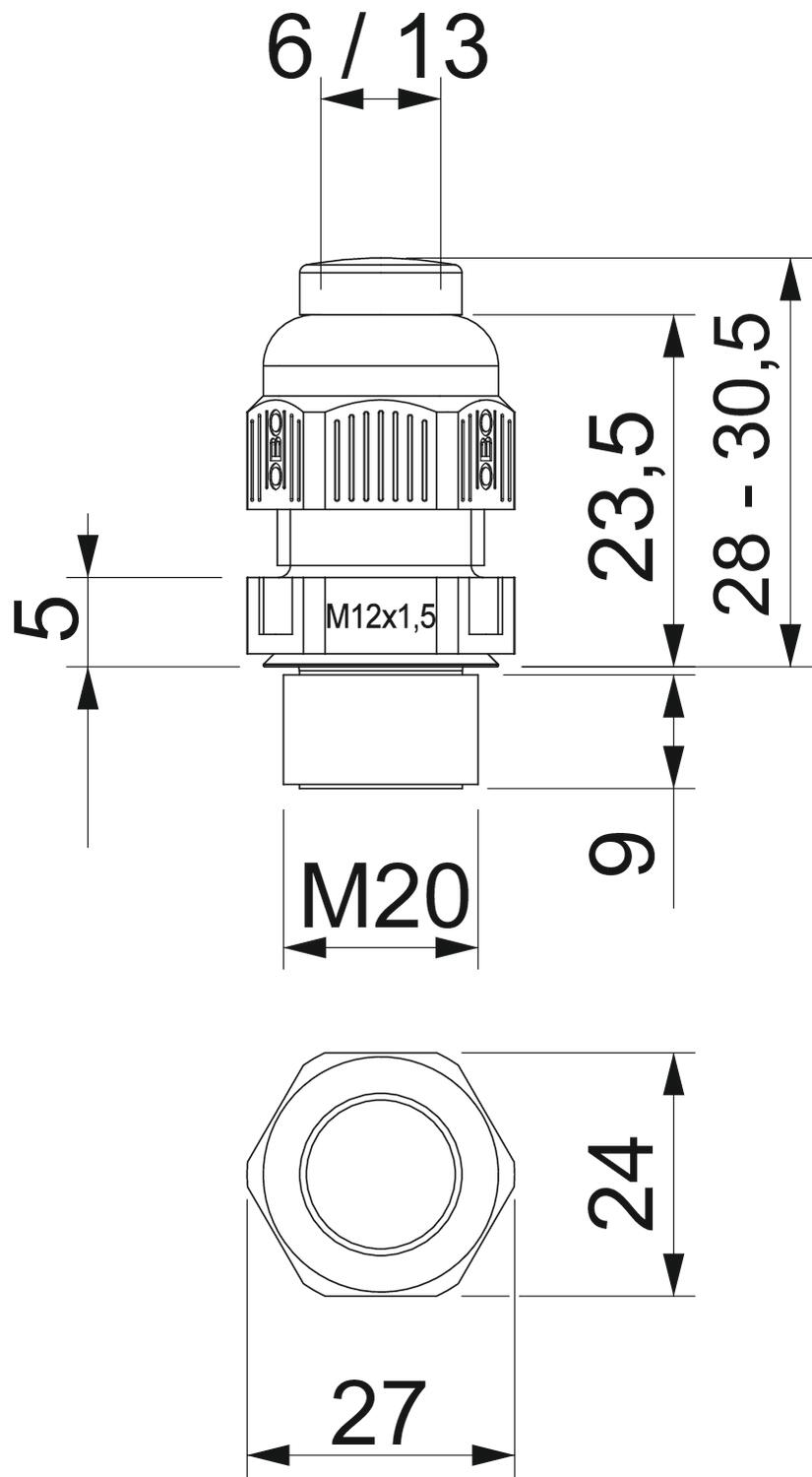

Abmessungen
| Länge | 28 mm |
|---|---|
| Breite | 24 mm |
| Höhe | 27 mm |
| Maß L min. | 28 mm |
| Maß L max. | 30,5 mm |
| Maß L1 | 9 mm |
| Maß L2 | 5 mm |
| Maß L3 | 23,5 mm |
| Maß E | 27 mm |
Technische Daten
| Schlagfest | nein |
|---|---|
| Halogenfrei | ja |
| Glasfaserverstärkt | nein |
| explosionsgeschützt | nein |
| Zugentlastungsmöglichkeit | ja |
| Schutzart | IP68 |
| Gewinde | M20 x 1,5 |
| für Ex-Zone | ohne |
| Gewindeart | metrisch |
| Biegeschutz | nein |
| Mit Gegenmutter | nein |
| Mehrfach Dichteinsatz | nein |
| Flachkabelverschraubung | nein |
| Art der Dichtung | Dichtring |
| Teilbare Verschraubung | nein |
| für Ex-Zone Gas | ohne |
| für Ex-Zone Staub | ohne |
| Gewindesteigung | 1,5 mm |
| Gewindenenngröße | 20 |
| Sechskant Eckmaß | 27 mm |
| Dichtbereich D min. | 6 mm |
| Dichtbereich D max. | 13 mm |
| Schlüsselweite | 24 |
| Ausführung | gerade |
| Gewindelänge | 10 mm |
| Schlüsselweite 1 | 24 mm |
| Instabiler Drehmoment | 3,8 Nm |
| Temperatureinsatzbereich min. | -20 °C |
| Temperatureinsatzbereich max. | 65 °C |
| flammwidrig | nach VDE 0471/DIN 695 Teil 2-1, Prüftemperatur 650°C |
| Dimension | M20 |
| Werkstoff | Polyamid |
| Farbe | lichtgrau; RAL 7035 |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 0,0495 kg CO2e / 1 Stück |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (4)
Zertifikate (3)
Anleitungen & Hilfen (1)
Artikelbilder (2)
Ausschreibungstexte (2)
Zubehör
Montagezubehör
Artikel
Typ
Art.Nr.
Menge
Art.Nr. 2048922
Gegenmutter, metrisches Gewinde, lichtgrauTyp
116 M20 LGR PA
kl. VKE: 100 Stück
100Stück
Stück
Ausführungen
Typ
Gewinde
Mehrfach Dichteinsatz
Farbe
Art.Nr.
V-TEC VM12VS LGR
M12 x 1,5
nein
lichtgrau; RAL 7035
2023040
V-TEC VM16VS LGR
M16 x 1,5
nein
lichtgrau; RAL 7035
2023042
V-TEC VM20VS LGR
M20 x 1,5
nein
lichtgrau; RAL 7035
2023044
V-TEC VM25VS LGR
M25 x 1,5
nein
lichtgrau; RAL 7035
2023046
V-TEC VM32VS LGR
M32 x 1,5
nein
lichtgrau; RAL 7035
2023048
