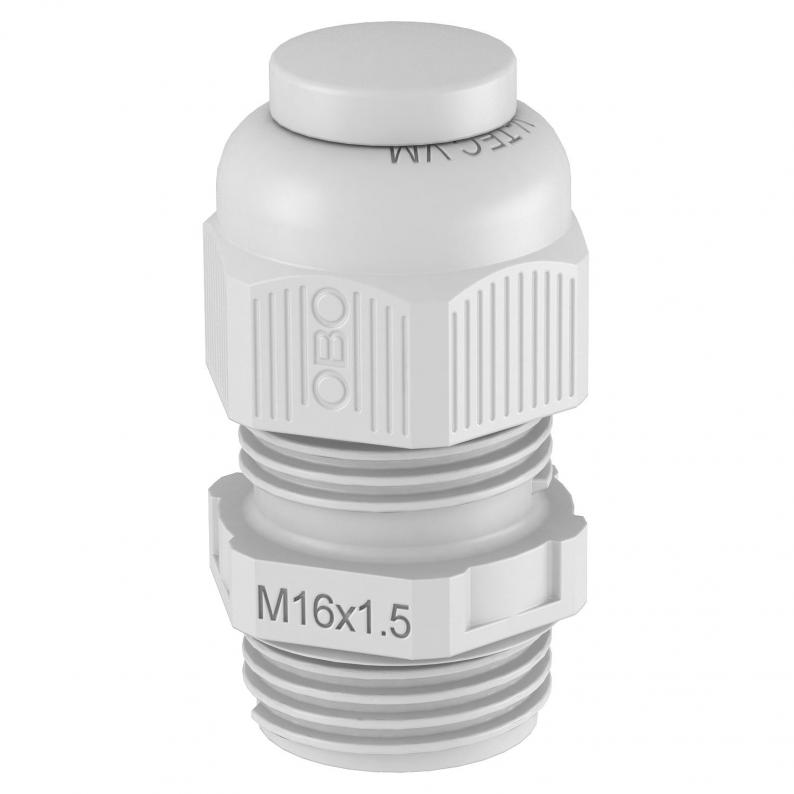

Kabelverschraubung, metrisches Gewinde mit Verschlussstopfen, lichtgrau

Kabelverschraubung, metrisches Gewinde mit Verschlussstopfen, lichtgrau

Art.Nr. 2023042 | EAN 4012196474424

Alle Ausführungen anzeigen
Art.Nr. / Typ
Gewinde
Mehrfach Dichteinsatz
nein
Farbe
lichtgrau; RAL 7035

kl. VKE: 50 Stück

KontaktFachhändler finden
BeschreibungTechnische DatenDownloadsZubehörAusführungen

Beschreibung

Kabelverschraubung mit metrischem Anschlussgewinde in Hutmutterbauart, für Kabelabzweigkästen, Gehäuse, Verteilerschränke im privaten und industriellen Bereich. Mit Zugentlastung und integrierter Dichtlippe, geprüft nach DIN EN 62444. Schutzklasse IP68. Einsetzbar von -20°C bis +65°C.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Deutschland
  • flammwidrig 650°C
  • Communautés Européennes, EG Konformitätserklärung nach EG-Richtlinien
  • UKCA Konformitätserklärung
  • Schutzart IP 68
  • Gewinde Metrisch

Technische Daten

Technische Daten

Art der DichtungDichtring
Ausführunggerade
Biegeschutznein
CO₂ Fußabdruck (GWP) Cradle-to-Gate0,0324 kg CO₂e / 1 Stück
Dichtbereich D max.10 mm
Dichtbereich D min.4,5 mm
DimensionM16
explosionsgeschütztnein
Farbelichtgrau; RAL 7035
Flachkabelverschraubungnein
flammwidrignach VDE 0471/DIN 695 Teil 2-1, Prüftemperatur 650°C
für Ex-Zoneohne
für Ex-Zone Gasohne
für Ex-Zone Staubohne
GewindeM16 x 1,5
Gewindeartmetrisch
Gewindelänge8 mm
Gewindenenngröße16
Gewindesteigung1,5 mm
Glasfaserverstärktnein
Halogenfreija
Mehrfach Dichteinsatznein
Mit Gegenmutternein
Schlagfestnein
Schlüsselweite20
Schlüsselweite 120 mm
SchutzartIP68
Sechskant Eckmaß22 mm
Teilbare Verschraubungnein
Temperatureinsatzbereich max.65 °C
Temperatureinsatzbereich min.-20 °C
WerkstoffPolyamid
Zugentlastungsmöglichkeitja

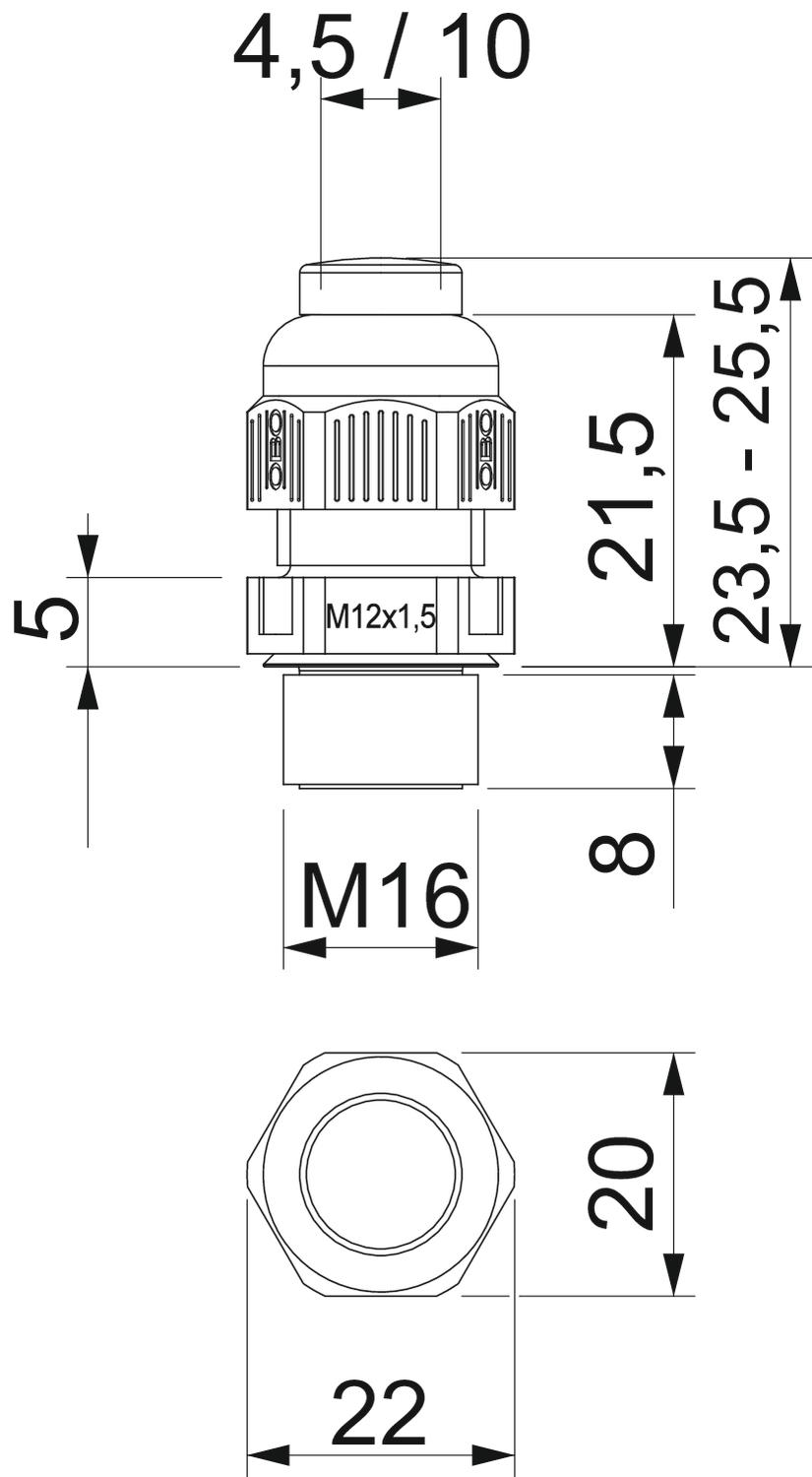

Abmessungen

Breite20 mm
Höhe22 mm
Länge25,5 mm
Maß E22 mm
Maß L max.23,5 mm
Maß L min.25,5 mm
Maß L18 mm
Maß L25 mm
Maß L321,5 mm

Downloads

0 ausgewählt

Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (4)
Zertifikate (3)
Anleitungen & Hilfen (1)
Artikelbilder (2)

Zubehör

Montagezubehör
Typ
116 M16 LGR PA

kl. VKE: 100 Stück

Ausführungen

Gewinde
V-TEC VM12VS LGR
Art.Nr.
2023040
Gewinde
M12 x 1,5
Mehrfach Dichteinsatz
nein
Farbe
lichtgrau; RAL 7035
V-TEC VM16VS LGR
Art.Nr.
2023042
Mehrfach Dichteinsatz
nein
Farbe
lichtgrau; RAL 7035
Gewinde
M16 x 1,5
V-TEC VM20VS LGR
Art.Nr.
2023044
Farbe
lichtgrau; RAL 7035
Gewinde
M20 x 1,5
Mehrfach Dichteinsatz
nein
V-TEC VM25VS LGR
Art.Nr.
2023046
Mehrfach Dichteinsatz
nein
Farbe
lichtgrau; RAL 7035
Gewinde
M25 x 1,5
V-TEC VM32VS LGR
Art.Nr.
2023048
Gewinde
M32 x 1,5
Mehrfach Dichteinsatz
nein
Farbe
lichtgrau; RAL 7035
