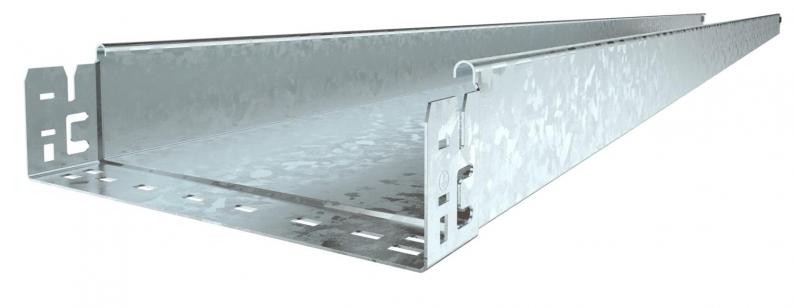

Kabelrinne SKS-Magic® 85 ungelocht FT
Kabelrinne SKS-Magic® 85 ungelocht FT
Art.Nr. 6059791 | EAN 4012195833673
Art.Nr. / Typ
Breite
Länge
3050 mm
Werkstoff
Stahl
Höhe
85 mm
Blechstärke
1,5 mm
Farbe
zink
Funktionserhalt
nein
Oberfläche
tauchfeuerverzinkt
kl. VKE: 3 m
3m
Beschreibung
Ungelochte Kabelrinne mit integriertem Schnellbefestigungssystem. Die Nutzlänge der Kabelrinne beträgt 3.000 mm.
Technische Daten
Technische Daten
| Art des Verbinders Kabeltragsystem | Klickbefestigung |
|---|---|
| Ausführung Verbinder | integrierter Verbinder |
| Belastungstesttyp nach IEC 61537 | Typ II |
| Blechstärke | 1,5 mm |
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 21,1158 kg CO₂e / 1 Meter |
| Dimension | 85x600x3050 |
| Farbe | zink |
| Funktionserhalt | nein |
| Mit Oberteil | nein |
| Montagelochung im Boden | nein |
| NATO Lochbild | nein |
| Nutzlänge | 3000 mm |
| Nutzquerschnitt | 50800 mm² |
| Nutzquerschnitt | 508 cm² |
| Oberfläche | tauchfeuerverzinkt |
| Rostfreier Stahl, gebeizt | nein |
| Seitenlochung | nein |
| Weitspann-Ausführung | nein |
| Werkstoff | Stahl |
Abmessungen
| Breite | 600 mm |
|---|---|
| Höhe | 85 mm |
| Länge | 3050 mm |
| Maß B | 600 mm |
Belastungen
| Stützabstand 1,5m | 2,8 kN/m |
|---|---|
| Stützabstand 2,0m | 2,25 kN/m |
| Stützabstand 2,5m | 1,5 kN/m |
| Stützabstand 3,0m | 0,75 kN/m |
Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
Stützweite in m
Holmdurchbiegung in mm bei zulässig kN/m
Belastungsschema beim Prüfverfahren
Belastungskurve mit Kabelrinne/-leiterbreite in mm
Holmdurchbiegungskurve je nach Stützweite
Downloads
0 ausgewählt
Datenblatt (1)
Erklärungen (3)
Zertifikate (1)
Anleitungen & Hilfen (2)
Artikelbilder (2)
3D Daten Downloads (2)
Zubehör
Systemzubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Länge
Werkstoff
Höhe
Blechstärke
Farbe
Breite
Funktionserhalt
Oberfläche
Art.Nr.
SKSMU 810 FT
3050 mm
Stahl
85 mm
1,5 mm
zink
100 mm
nein
tauchfeuerverzinkt
6059779
SKSMU 820 FT
3050 mm
Stahl
85 mm
1,5 mm
zink
200 mm
nein
tauchfeuerverzinkt
6059783
SKSMU 830 FT
3050 mm
Stahl
85 mm
1,5 mm
zink
300 mm
nein
tauchfeuerverzinkt
6059785
SKSMU 840 FT
3050 mm
Stahl
85 mm
1,5 mm
zink
400 mm
nein
tauchfeuerverzinkt
6059787
SKSMU 850 FT
3050 mm
Stahl
85 mm
1,5 mm
zink
500 mm
nein
tauchfeuerverzinkt
6059789
SKSMU 860 FT
3050 mm
Stahl
85 mm
1,5 mm
zink
600 mm
nein
tauchfeuerverzinkt
6059791
