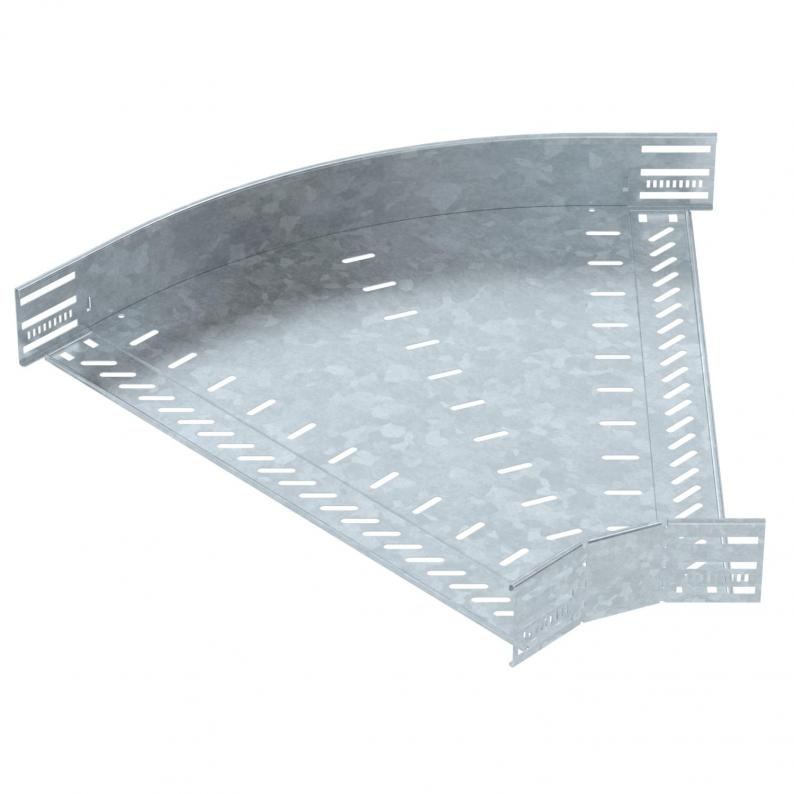

45°-Bogen 85 FT
Typ RB 45 860 FT
|Art.Nr. 6036240
|EAN 4012197346188
Art.Nr. / Typ
Breite
Oberfläche
tauchfeuerverzinkt
Werkstoff
Stahl
Farbe
zink
kl. VKE: 1 Stück
1Stück
Stück
Beschreibung
45°-Bogen zum Erstellen einer horizontalen Abzweigung, Formteil für rast- und schraubbare Kabelrinnen Seitenhöhe 85 mm. Schraubenlose Montage mit Doppelklemmen oder Schraubverbindung mit Flachrundschrauben FRS und Kombimuttern M6. Einsetzbar im Innen- und Außenbereich. Befestigungsmaterial muss separat bestellt werden.
Technische Daten
Abmessungen
| Breite | 600 mm |
|---|---|
| Höhe | 85 mm |
| Maß B | 600 mm |
Technische Daten
| Funktionserhalt | nein |
|---|---|
| Seitenlochung | ja |
| Ausführung Verbinder | integrierter Verbinder |
| Weitspann-Ausführung | nein |
| Rostfreier Stahl, gebeizt | nein |
| Blechstärke | 1 mm |
| Montagelochung im Boden | ja |
| NATO Lochbild | nein |
| Materialstärke Bodenblech | 1 mm |
| Abbiegung (Winkel) | 45° |
| Richtungsänderung | horizontal |
| Mit Oberteil | nein |
| Bauform | Bogen starr |
| Holmstärke | 1,25 mm |
| Temperatureinsatzbereich min. | -20 °C |
| Temperatureinsatzbereich max. | 120 °C |
| Dimension | 85x600 |
| Oberfläche | tauchfeuerverzinkt |
| Werkstoff | Stahl |
| Farbe | zink |
| Art des Verbinders Kabeltragsystem | geschraubt/geklemmt |
| Empfohlene Anzahl Schrauben | 20 St. |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 8,6281 kg CO2e / 1 Stück |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (3)
Erklärungen (4)
Anleitungen & Hilfen (3)
Artikelbilder (2)
3D Daten Downloads (1)
Ausschreibungstexte (2)
Zubehör
Systemzubehör
Montagezubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Breite
Oberfläche
Werkstoff
Farbe
Art.Nr.
RB 45 810 FT
100
tauchfeuerverzinkt
Stahl
zink
6036230
RB 45 820 FT
200
tauchfeuerverzinkt
Stahl
zink
6036232
RB 45 830 FT
300
tauchfeuerverzinkt
Stahl
zink
6036234
RB 45 840 FT
400
tauchfeuerverzinkt
Stahl
zink
6036236
RB 45 850 FT
500
tauchfeuerverzinkt
Stahl
zink
6036238
RB 45 860 FT
600
tauchfeuerverzinkt
Stahl
zink
6036240
