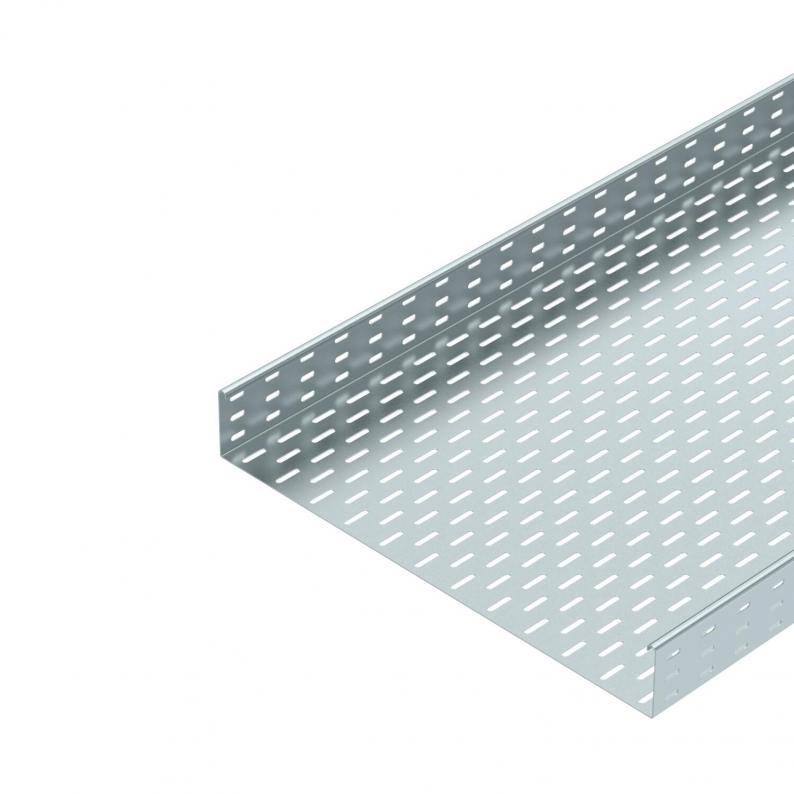

Kabelrinne SKS 85 FS

Kabelrinne SKS 85 FS

Art.Nr. 6058604 | EAN 4012196061396

Alle Ausführungen anzeigen
Art.Nr. / Typ
Breite
Länge
3000 mm
Funktionserhalt
nein
Werkstoff
Stahl
Oberfläche
bandverzinkt
Blechstärke
1,5 mm

kl. VKE: 3 m

KontaktFachhändler finden
BeschreibungTechnische DatenDownloadsZubehörAusführungen

Beschreibung

SKS 85 = Schweres-Kabelrinnen-System in 85 mm Seitenhöhe.
Magnetische Schirmdämpfung ohne Deckel 20 dB, mit Deckel 50 dB.
  • Underwriters Laboratories Inc., USA & Kanada
  • Communautés Européennes, EG Konformitätserklärung nach EG-Richtlinien
  • UKCA Konformitätserklärung

Technische Daten

Technische Daten

Abmessung85 x 600
Art des Verbinders Kabeltragsystemgeschraubt
Ausführung VerbinderMitgelieferter Verbinder
Belastungstesttyp nach IEC 61537Typ II
Blechstärke1,5 mm
CO₂ Fußabdruck (GWP) Cradle-to-Gate0,057 kg CO₂e / 1 Meter
Dimension85x600x3000
Farbezink
Funktionserhaltnein
Mit Oberteilnein
Montagelochung im Bodenja
NATO Lochbildnein
Nutzquerschnitt508 cm²
Nutzquerschnitt50800 mm²
Oberflächebandverzinkt
Rostfreier Stahl, gebeiztnein
Seitenlochungja
Weitspann-Ausführungnein
WerkstoffStahl

Abmessungen

Breite600 mm
Höhe85 mm
Länge3000 mm
Maß B600 mm
Maß W600 mm

Belastungen

Stützabstand 1,5m2,8 kN/m
Stützabstand 2,0m2,25 kN/m
Stützabstand 2,5m1,5 kN/m
Stützabstand 3,0m0,75 kN/m
Belastungsdiagramm Kabelrinne Typ SKS 85

Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast

Stützweite in m

Holmdurchbiegung in mm bei zulässig kN/m

Belastungsschema beim Prüfverfahren

Belastungskurve mit Kabelrinne/-leiterbreite in mm

Holmdurchbiegungskurve je nach Stützweite

Downloads

0 ausgewählt

Datenblatt (1)
Erklärungen (5)
Zertifikate (1)
Anleitungen & Hilfen (3)
Artikelbilder (2)
3D Daten Downloads (1)

Zubehör

Systemzubehör
Typ
RLVL 85 FS

kl. VKE: 10 Stück

Art.Nr. 7070233

Stoßstellenleiste FS
Typ
SSLB 600 FS

kl. VKE: 20 Stück

Art.Nr. 6036210

45°-Bogen 85 FS
Typ
RB 45 860 FS

kl. VKE: 1 Stück

Ausführungen

Breite
SKS 810 FS
Art.Nr.
6058108
Länge
3000 mm
Funktionserhalt
nein
Breite
100 mm
Werkstoff
Stahl
Oberfläche
bandverzinkt
Blechstärke
1,5 mm
SKS 820 FS
Art.Nr.
6058205
Breite
200 mm
Funktionserhalt
nein
Länge
3000 mm
Blechstärke
1,5 mm
Oberfläche
bandverzinkt
Werkstoff
Stahl
SKS 830 FS
Art.Nr.
6058302
Breite
300 mm
Funktionserhalt
nein
Oberfläche
bandverzinkt
Blechstärke
1,5 mm
Länge
3000 mm
Werkstoff
Stahl
SKS 840 FS
Art.Nr.
6058396
Oberfläche
bandverzinkt
Breite
400 mm
Funktionserhalt
nein
Werkstoff
Stahl
Länge
3000 mm
Blechstärke
1,5 mm
SKS 850 FS
Art.Nr.
6058507
Blechstärke
1,5 mm
Funktionserhalt
nein
Werkstoff
Stahl
Länge
3000 mm
Breite
500 mm
Oberfläche
bandverzinkt
SKS 860 FS
Art.Nr.
6058604
Werkstoff
Stahl
Blechstärke
1,5 mm
Länge
3000 mm
Breite
600 mm
Oberfläche
bandverzinkt
Funktionserhalt
nein
