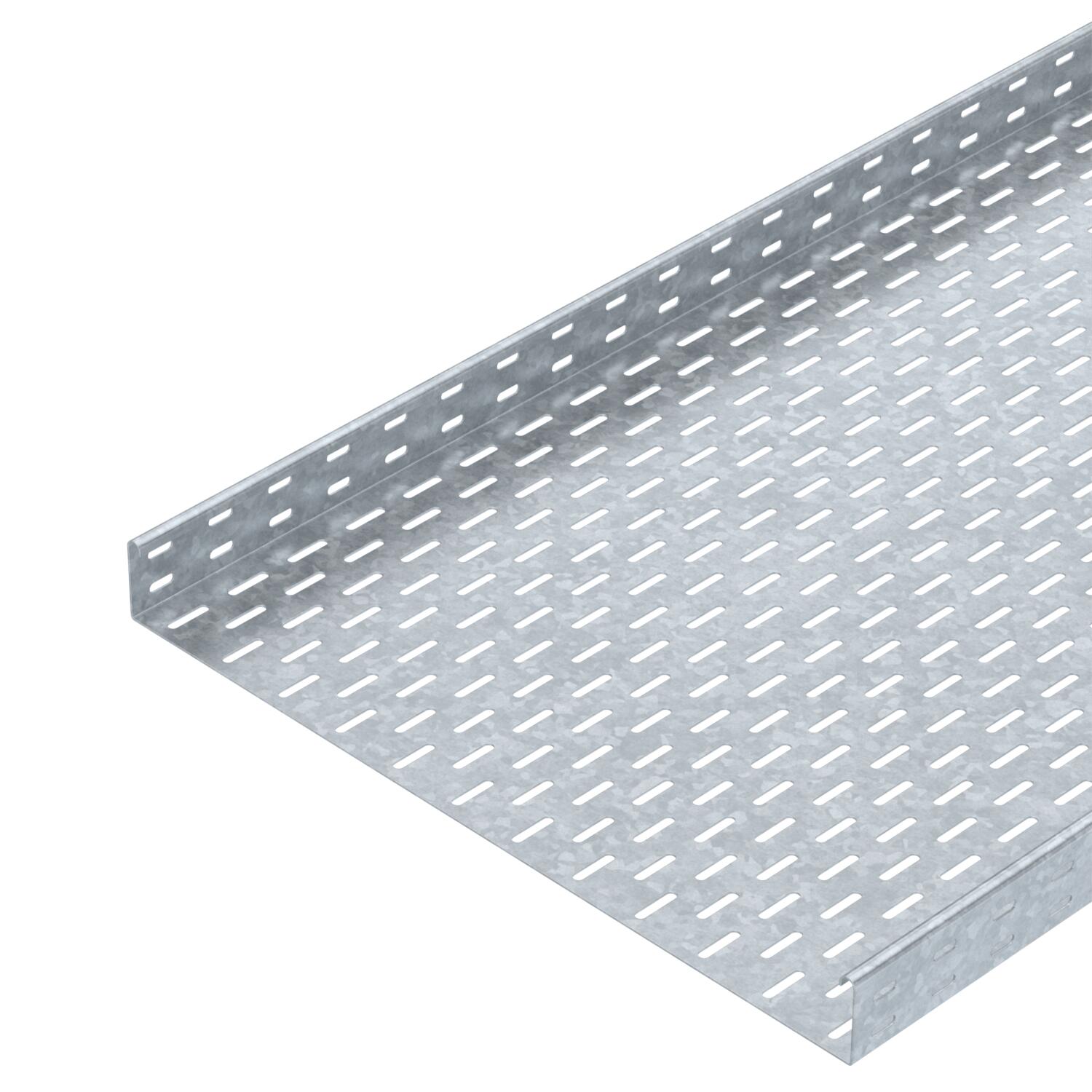

Kabelrinne SKS 60 FT

Kabelrinne SKS 60 FT

Art.Nr. 6056733 | EAN 4012196060672

Alle Ausführungen anzeigen
Art.Nr. / Typ
Funktionserhalt
Breite
Blechstärke
1,5 mm
Werkstoff
Stahl
Länge
3000 mm
Oberfläche
tauchfeuerverzinkt

kl. VKE: 3 m

KontaktFachhändler finden
BeschreibungTechnische DatenDownloadsZubehörAusführungen

Beschreibung

SKS 60 = Schweres-Kabelrinnen-System in 60 mm Seitenhöhe.
Magnetische Schirmdämpfung ohne Deckel 20 dB, mit Deckel 50 dB.
  • Underwriters Laboratories Inc., USA & Kanada
  • Communautés Européennes, EG Konformitätserklärung nach EG-Richtlinien
  • UKCA Konformitätserklärung

Technische Daten

Technische Daten

Abmessung60 x 600
Art des Verbinders Kabeltragsystemgeschraubt
Ausführung Verbinderohne Verbinder
Belastungstesttyp nach IEC 61537Typ II
Blechstärke1,5 mm
CO₂ Fußabdruck (GWP) Cradle-to-Gate19,3009 kg CO₂e / 1 Meter
Dimension60x600x3000
Farbezink
Funktionserhaltnein
Mit Oberteilnein
Montagelochung im Bodenja
NATO Lochbildnein
Nutzquerschnitt358 cm²
Nutzquerschnitt35800 mm²
Oberflächetauchfeuerverzinkt
Rostfreier Stahl, gebeiztnein
Seitenlochungja
Weitspann-Ausführungnein
WerkstoffStahl

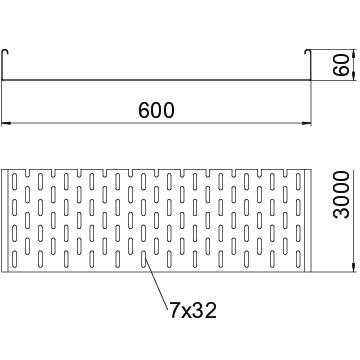

Abmessungen

Breite600 mm
Höhe60 mm
Länge3000 mm
Maß B600 mm
Maß W600 mm

Belastungen

Stützabstand 1,5m2,65 kN/m
Stützabstand 2,0m1,8 kN/m
Stützabstand 2,5m1,15 kN/m
Stützabstand 3,0m0,5 kN/m
Belastungsdiagramm Kabelrinne Typ SKS 60

Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast

Stützweite in m

Holmdurchbiegung in mm bei zulässig kN/m

Belastungsschema beim Prüfverfahren

Belastungskurve mit Kabelrinne/-leiterbreite in mm

Holmdurchbiegungskurve je nach Stützweite

Downloads

0 ausgewählt

Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (5)
Zertifikate (1)
Anleitungen & Hilfen (4)
Artikelbilder (2)
3D Daten Downloads (2)

Zubehör

Systemzubehör

Art.Nr. 6067603

Längsverbinder FT
Typ
RLVK 60 FT

kl. VKE: 10 Stück

Art.Nr. 7070334

Stoßstellenleiste DD
Typ
SSLB 600 DD

kl. VKE: 20 Stück

Typ
DRL 600 FT

kl. VKE: 3 m

Ausführungen

Funktionserhalt
Breite
SKS 610 FT
Art.Nr.
6056636
Funktionserhalt
ja
Blechstärke
1,5 mm
Werkstoff
Stahl
Länge
3000 mm
Oberfläche
tauchfeuerverzinkt
Breite
100 mm
SKS 615 FT
Art.Nr.
6056644
Werkstoff
Stahl
Länge
3000 mm
Funktionserhalt
ja
Breite
150 mm
Oberfläche
tauchfeuerverzinkt
Blechstärke
1,5 mm
SKS 620 FT
Art.Nr.
6056652
Länge
3000 mm
Funktionserhalt
ja
Werkstoff
Stahl
Oberfläche
tauchfeuerverzinkt
Blechstärke
1,5 mm
Breite
200 mm
SKS 630 FT
Art.Nr.
6056679
Oberfläche
tauchfeuerverzinkt
Blechstärke
1,5 mm
Funktionserhalt
ja
Länge
3000 mm
Werkstoff
Stahl
Breite
300 mm
SKS 640 FT
Art.Nr.
6056695
Breite
400 mm
Blechstärke
1,5 mm
Oberfläche
tauchfeuerverzinkt
Funktionserhalt
nein
Werkstoff
Stahl
Länge
3000 mm
SKS 650 FT
Art.Nr.
6056717
Breite
500 mm
Werkstoff
Stahl
Funktionserhalt
nein
Länge
3000 mm
Oberfläche
tauchfeuerverzinkt
Blechstärke
1,5 mm
SKS 660 FT
Art.Nr.
6056733
Länge
3000 mm
Werkstoff
Stahl
Breite
600 mm
Oberfläche
tauchfeuerverzinkt
Blechstärke
1,5 mm
Funktionserhalt
nein
