90°-Bogen 60 FT
Art.Nr. 6036602 | EAN 4012197344610
Art.Nr. / Typ
Breite
Werkstoff
Stahl
Oberfläche
tauchfeuerverzinkt
Farbe
zink
kl. VKE: 1 Stück
1Stück
Beschreibung
90°-Bogen zum Erstellen einer horizontalen Abzweigung, Formteil für rast- und schraubbare Kabelrinnen Seitenhöhe 60 mm. Schraubenlose Montage mit Doppelklemmen oder Schraubverbindung mit Flachrundschrauben FRS und Kombimuttern M6. Einsetzbar im Innen- und Außenbereich. Befestigungsmaterial muss separat bestellt werden.
Technische Daten
Technische Daten
| Abbiegung (Winkel) | 90° |
|---|---|
| Art des Verbinders Kabeltragsystem | geschraubt/geklemmt |
| Ausführung Verbinder | integrierter Verbinder |
| Bauform | Bogen starr |
| Blechstärke | 0,8 mm |
| Dimension | 60x600 |
| Empfohlene Anzahl Schrauben | 16 St. |
| Farbe | zink |
| Funktionserhalt | nein |
| Holmstärke | 1,25 mm |
| Materialstärke Bodenblech | 1 mm |
| Mit Oberteil | nein |
| Montagelochung im Boden | ja |
| NATO Lochbild | nein |
| Oberfläche | tauchfeuerverzinkt |
| Richtungsänderung | horizontal |
| Rostfreier Stahl, gebeizt | nein |
| Seitenlochung | ja |
| Temperatureinsatzbereich max. | 120 °C |
| Temperatureinsatzbereich min. | -20 °C |
| Weitspann-Ausführung | nein |
| Werkstoff | Stahl |

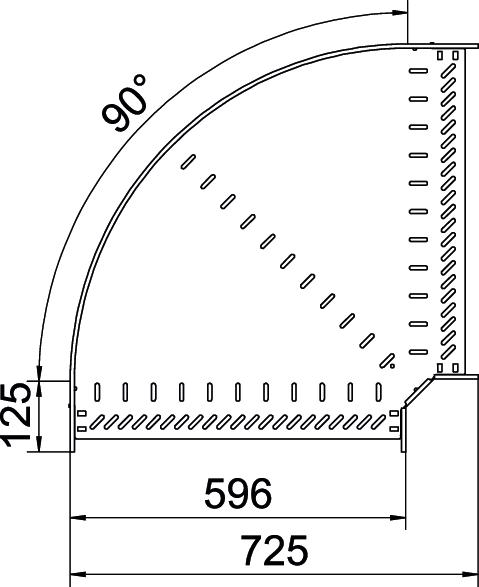

Abmessungen
| Breite | 600 mm |
|---|---|
| Höhe | 60 mm |
| Maß B | 600 mm |
| Maß R | 50 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (3)
Erklärungen (4)
Anleitungen & Hilfen (5)
Artikelbilder (2)
3D Daten Downloads (1)
Zubehör
Montagezubehör
Systemzubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Werkstoff
Breite
Oberfläche
Farbe
Art.Nr.
RB 90 610 FT
Stahl
100 mm
tauchfeuerverzinkt
zink
6036590
RB 90 615 FT
Stahl
150 mm
tauchfeuerverzinkt
zink
6036592
RB 90 620 FT
Stahl
200 mm
tauchfeuerverzinkt
zink
6036594
RB 90 630 FT
Stahl
300 mm
tauchfeuerverzinkt
zink
6036596
RB 90 640 FT
Stahl
400 mm
tauchfeuerverzinkt
zink
6036598
RB 90 650 FT
Stahl
500 mm
tauchfeuerverzinkt
zink
6036600
RB 90 660 FT
Stahl
600 mm
tauchfeuerverzinkt
zink
6036602
