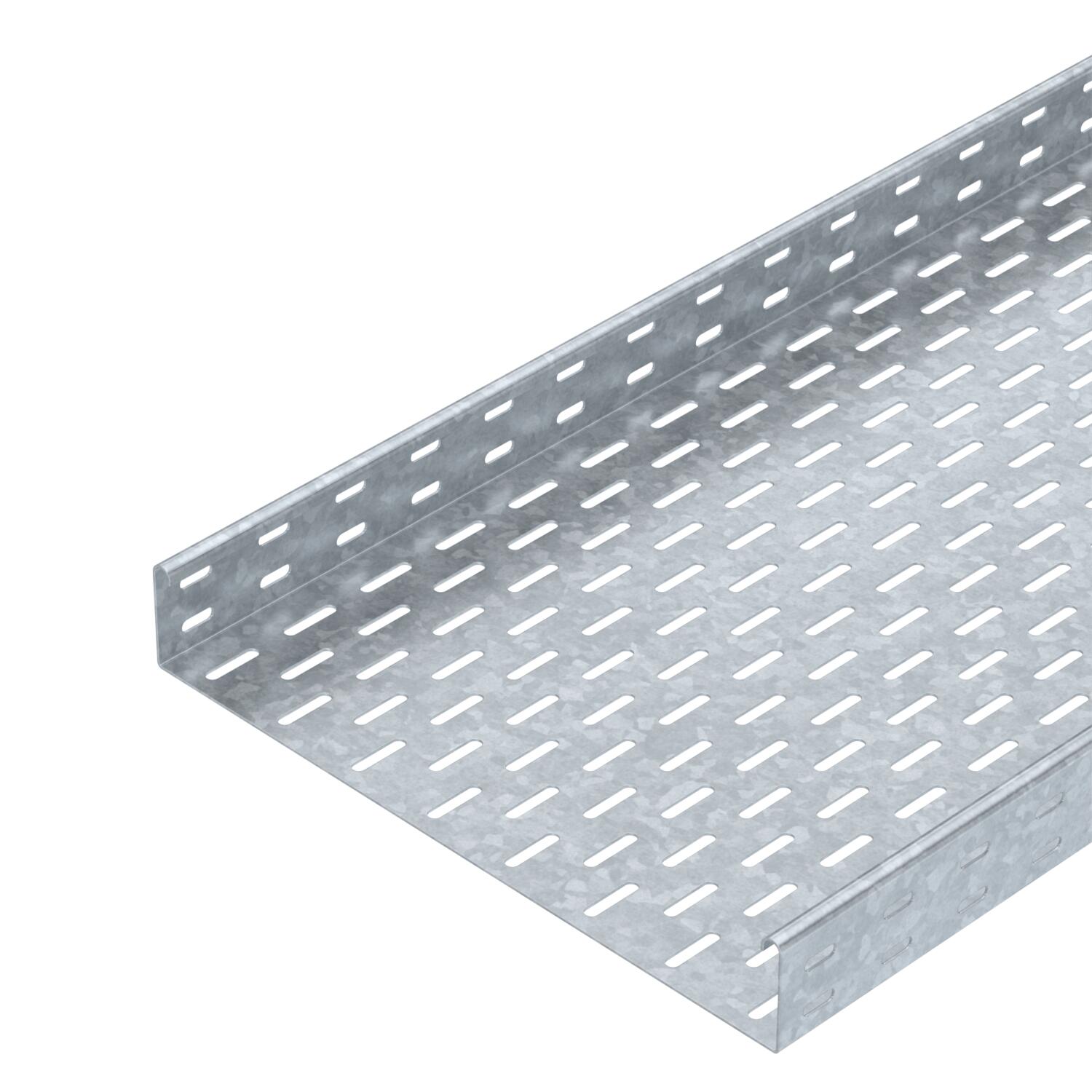

Kabelrinne SKS 60 FT
Kabelrinne SKS 60 FT
Art.Nr. 6056695 | EAN 4012196060559
Art.Nr. / Typ
Funktionserhalt
Breite
Blechstärke
1,5 mm
Länge
3000 mm
Werkstoff
Stahl
Oberfläche
tauchfeuerverzinkt
kl. VKE: 3 m
3m
Beschreibung
SKS 60 = Schweres-Kabelrinnen-System in 60 mm Seitenhöhe.
Magnetische Schirmdämpfung ohne Deckel 20 dB, mit Deckel 50 dB.
Magnetische Schirmdämpfung ohne Deckel 20 dB, mit Deckel 50 dB.
Technische Daten
Technische Daten
| Abmessung | 60 x 400 |
|---|---|
| Art des Verbinders Kabeltragsystem | geschraubt |
| Ausführung Verbinder | ohne Verbinder |
| Belastungstesttyp nach IEC 61537 | Typ II |
| Blechstärke | 1,5 mm |
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 14,1438 kg CO₂e / 1 Meter |
| Dimension | 60x400x3000 |
| Farbe | zink |
| Funktionserhalt | nein |
| Mit Oberteil | nein |
| Montagelochung im Boden | ja |
| NATO Lochbild | nein |
| Nutzquerschnitt | 238 cm² |
| Nutzquerschnitt | 23800 mm² |
| Oberfläche | tauchfeuerverzinkt |
| Rostfreier Stahl, gebeizt | nein |
| Seitenlochung | ja |
| Weitspann-Ausführung | nein |
| Werkstoff | Stahl |
Abmessungen
| Breite | 400 mm |
|---|---|
| Höhe | 60 mm |
| Länge | 3000 mm |
| Maß B | 400 mm |
| Maß W | 400 mm |
Belastungen
| Stützabstand 1,5m | 2,65 kN/m |
|---|---|
| Stützabstand 2,0m | 1,8 kN/m |
| Stützabstand 2,5m | 1,15 kN/m |
| Stützabstand 3,0m | 0,5 kN/m |
Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
Stützweite in m
Holmdurchbiegung in mm bei zulässig kN/m
Belastungsschema beim Prüfverfahren
Belastungskurve mit Kabelrinne/-leiterbreite in mm
Holmdurchbiegungskurve je nach Stützweite
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (5)
Zertifikate (1)
Anleitungen & Hilfen (2)
Artikelbilder (2)
3D Daten Downloads (2)
Zubehör
Systemzubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Funktionserhalt
Blechstärke
Länge
Werkstoff
Breite
Oberfläche
Art.Nr.
SKS 610 FT
ja
1,5 mm
3000 mm
Stahl
100 mm
tauchfeuerverzinkt
6056636
SKS 615 FT
ja
1,5 mm
3000 mm
Stahl
150 mm
tauchfeuerverzinkt
6056644
SKS 620 FT
ja
1,5 mm
3000 mm
Stahl
200 mm
tauchfeuerverzinkt
6056652
SKS 630 FT
ja
1,5 mm
3000 mm
Stahl
300 mm
tauchfeuerverzinkt
6056679
SKS 640 FT
nein
1,5 mm
3000 mm
Stahl
400 mm
tauchfeuerverzinkt
6056695
SKS 650 FT
nein
1,5 mm
3000 mm
Stahl
500 mm
tauchfeuerverzinkt
6056717
SKS 660 FT
nein
1,5 mm
3000 mm
Stahl
600 mm
tauchfeuerverzinkt
6056733
