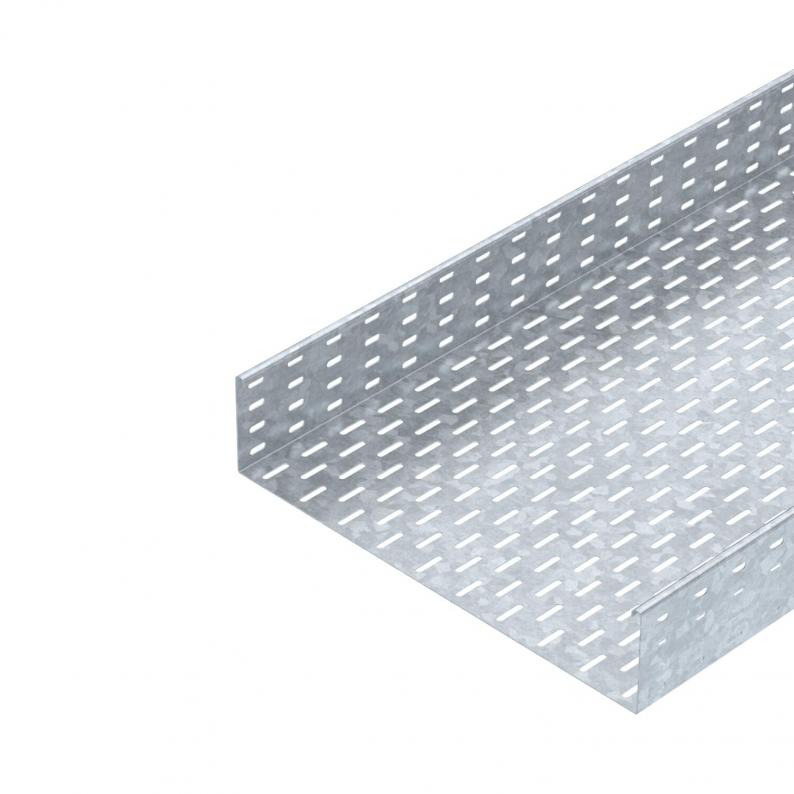

Kabelrinne SKS 110 FT

Kabelrinne SKS 110 FT

Art.Nr. 6061702 | EAN 4012196062775

Alle Ausführungen anzeigen
Art.Nr. / Typ
Breite
Blechstärke
1,5 mm
Länge
3000 mm
Funktionserhalt
nein
Werkstoff
Stahl
Oberfläche
tauchfeuerverzinkt

kl. VKE: 3 m

KontaktFachhändler finden
BeschreibungTechnische DatenDownloadsZubehörAusführungen

Beschreibung

SKS 110 = Schweres-Kabelrinnen-System in 110 mm Seitenhöhe.
Magnetische Schirmdämpfung ohne Deckel 20 dB, mit Deckel 50 dB.
  • Underwriters Laboratories Inc., USA & Kanada
  • Communautés Européennes, EG Konformitätserklärung nach EG-Richtlinien
  • UKCA Konformitätserklärung

Technische Daten

Technische Daten

Abmessung110 x 500
Art des Verbinders Kabeltragsystemgeschraubt
Ausführung Verbinderohne Verbinder
Belastungstesttyp nach IEC 61537Typ II
Blechstärke1,5 mm
CO₂ Fußabdruck (GWP) Cradle-to-Gate19,3366 kg CO₂e / 1 Meter
Dimension110x500x3000
Farbezink
Funktionserhaltnein
Mit Oberteilnein
Montagelochung im Bodenja
NATO Lochbildnein
Nutzquerschnitt548 cm²
Nutzquerschnitt54800 mm²
Oberflächetauchfeuerverzinkt
Rostfreier Stahl, gebeiztnein
Seitenlochungja
Weitspann-Ausführungnein
WerkstoffStahl

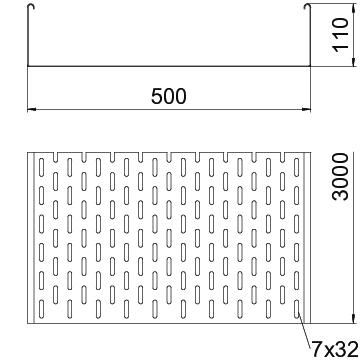

Abmessungen

Breite500 mm
Höhe110 mm
Länge3000 mm
Maß W500 mm

Belastungen

Stützabstand 1,5m3 kN/m
Stützabstand 2,0m2,4 kN/m
Stützabstand 2,5m1,76 kN/m
Stützabstand 3,0m1,2 kN/m
Stützabstand 3,5m0,84 kN/m
Stützabstand 4,0m0,8 kN/m
Belastungsdiagramm Kabelrinne Typ SKS 110

Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast

Stützweite in m

Holmdurchbiegung in mm bei zulässig kN/m

Belastungsschema beim Prüfverfahren

Belastungskurve mit Kabelrinne/-leiterbreite in mm

Holmdurchbiegungskurve je nach Stützweite

Downloads

0 ausgewählt

Datenblatt (1)
Erklärungen (5)
Zertifikate (1)
Anleitungen & Hilfen (3)
Artikelbilder (2)
3D Daten Downloads (1)

Zubehör

Systemzubehör
Typ
RLVL 110 FT

kl. VKE: 10 Stück

Art.Nr. 7070326

Stoßstellenleiste DD
Typ
SSLB 500 DD

kl. VKE: 20 Stück

Typ
DRL 500 FT

kl. VKE: 3 m

Ausführungen

Breite
SKS 110 FT
Art.Nr.
6061605
Blechstärke
1,5 mm
Länge
3000 mm
Funktionserhalt
nein
Breite
100 mm
Werkstoff
Stahl
Oberfläche
tauchfeuerverzinkt
SKS 120 FT
Art.Nr.
6061621
Oberfläche
tauchfeuerverzinkt
Funktionserhalt
nein
Werkstoff
Stahl
Breite
200 mm
Blechstärke
1,5 mm
Länge
3000 mm
SKS 130 FT
Art.Nr.
6061656
Länge
3000 mm
Funktionserhalt
nein
Werkstoff
Stahl
Blechstärke
1,5 mm
Breite
300 mm
Oberfläche
tauchfeuerverzinkt
SKS 140 FT
Art.Nr.
6061672
Länge
3000 mm
Werkstoff
Stahl
Blechstärke
1,5 mm
Breite
400 mm
Funktionserhalt
nein
Oberfläche
tauchfeuerverzinkt
SKS 150 FT
Art.Nr.
6061702
Breite
500 mm
Oberfläche
tauchfeuerverzinkt
Blechstärke
1,5 mm
Werkstoff
Stahl
Länge
3000 mm
Funktionserhalt
nein
