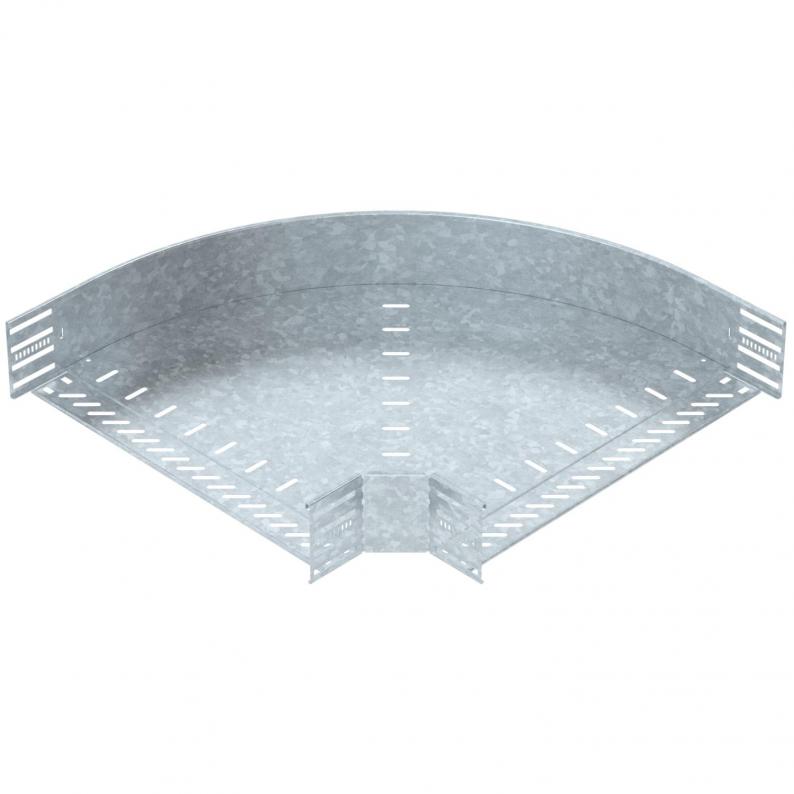

90°-Bogen 110 FT
Art.Nr. 6036840 | EAN 4012197344948
Art.Nr. / Typ
Breite
Oberfläche
tauchfeuerverzinkt
Werkstoff
Stahl
Farbe
zink
kl. VKE: 1 Stück
1Stück
Beschreibung
90°-Bogen zum Erstellen einer horizontalen Abzweigung, Formteil für rast- und schraubbare Kabelrinnen Seitenhöhe 110 mm. Schraubenlose Montage mit Doppelklemmen oder Schraubverbindung mit Flachrundschrauben FRS und Kombimuttern M6. Einsetzbar im Innen- und Außenbereich. Befestigungsmaterial muss separat bestellt werden.
Technische Daten
Technische Daten
| Abbiegung (Winkel) | 90° |
|---|---|
| Art des Verbinders Kabeltragsystem | geschraubt/geklemmt |
| Ausführung Verbinder | integrierter Verbinder |
| Bauform | Bogen starr |
| Blechstärke | 1 mm |
| Dimension | 110x500 |
| Empfohlene Anzahl Schrauben | 24 St. |
| Farbe | zink |
| Funktionserhalt | nein |
| Holmstärke | 1,25 mm |
| Materialstärke Bodenblech | 1 mm |
| Mit Oberteil | nein |
| Montagelochung im Boden | ja |
| NATO Lochbild | nein |
| Oberfläche | tauchfeuerverzinkt |
| Richtungsänderung | horizontal |
| Rostfreier Stahl, gebeizt | nein |
| Seitenlochung | ja |
| Temperatureinsatzbereich max. | 120 °C |
| Temperatureinsatzbereich min. | -20 °C |
| Weitspann-Ausführung | nein |
| Werkstoff | Stahl |
Abmessungen
| Breite | 500 mm |
|---|---|
| Höhe | 110 mm |
| Maß B | 500 mm |
| Maß R | 50 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (3)
Erklärungen (4)
Anleitungen & Hilfen (3)
Artikelbilder (2)
3D Daten Downloads (1)
Zubehör
Systemzubehör
Montagezubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Oberfläche
Breite
Werkstoff
Farbe
Art.Nr.
RB 90 110 FT
tauchfeuerverzinkt
100 mm
Stahl
zink
6036830
RB 90 120 FT
tauchfeuerverzinkt
200 mm
Stahl
zink
6036834
RB 90 130 FT
tauchfeuerverzinkt
300 mm
Stahl
zink
6036836
RB 90 140 FT
tauchfeuerverzinkt
400 mm
Stahl
zink
6036838
RB 90 150 FT
tauchfeuerverzinkt
500 mm
Stahl
zink
6036840
RB 90 160 FT
tauchfeuerverzinkt
600 mm
Stahl
zink
6036842
