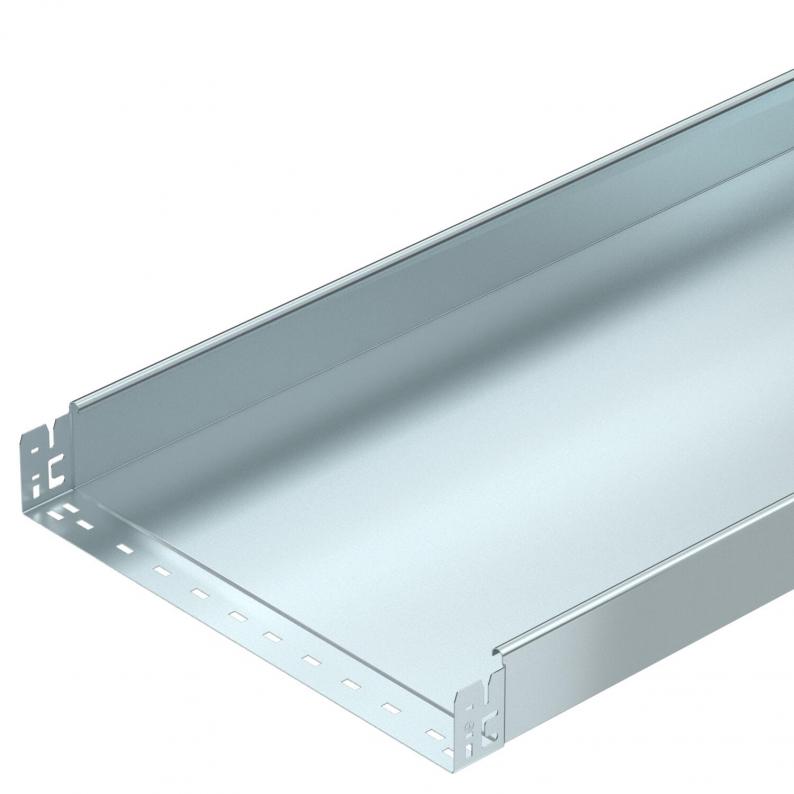

Kabelrinne MKS-Magic® 85 ungelocht FS
Typ MKSMU 850 FS | Art.Nr. 6059318 | EAN 4012195831679
Art.Nr. / Typ
Länge
Breite
Höhe
Blechstärke
Funktionserhalt
nein
Oberfläche
bandverzinkt
Werkstoff
Stahl
Farbe
zink
kl. VKE: 3 m
3m
Beschreibung
Ungelochte Kabelrinne mit integriertem Schnellbefestigungssystem. Die Nutzlänge der Kabelrinne beträgt 3.000 mm.
Der durchgängige Potentialausgleich ist ohne Zusatzbauteile gewährleistet.
Technische Daten
Abmessungen
| Länge | 3050 mm |
|---|---|
| Breite | 500 mm |
| Höhe | 85 mm |
| Maß B | 500 mm |
Technische Daten
| Funktionserhalt | nein |
|---|---|
| Seitenlochung | nein |
| Ausführung Verbinder | integrierter Verbinder |
| Weitspann-Ausführung | nein |
| Nutzquerschnitt | 423 cm² |
| Rostfreier Stahl, gebeizt | nein |
| Blechstärke | 1 mm |
| Montagelochung im Boden | nein |
| NATO Lochbild | nein |
| Nutzquerschnitt | 42300 mm² |
| Mit Oberteil | nein |
| Dimension | 85x500x3050 |
| Oberfläche | bandverzinkt |
| Werkstoff | Stahl |
| Farbe | zink |
| Belastungstesttyp nach IEC 61537 | Typ II |
| Nutzlänge | 3000 mm |
| Art des Verbinders Kabeltragsystem | Klickbefestigung |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 13,5441 kg CO2e / 1 Meter |
Belastungen
| Stützabstand 2,0m | 1,1 kN/m |
|---|---|
| Stützabstand 2,5m | 0,5 kN/m |
| Stützabstand 1,75m | 1,4 kN/m |
| Stützabstand 1,5m | 1,75 kN/m |
Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
Stützweite in m
Holmdurchbiegung in mm bei zulässig kN/m
Belastungsschema beim Prüfverfahren
Belastungskurve mit Kabelrinne/-leiterbreite in mm
Holmdurchbiegungskurve je nach Stützweite
Downloads
0 ausgewählt
Datenblatt (1)
Erklärungen (5)
Zertifikate (1)
Anleitungen & Hilfen (2)
Artikelbilder (3)
3D Daten Downloads (1)
Ausschreibungstexte (2)
Zubehör
Systemzubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Länge
Breite
Höhe
Funktionserhalt
Blechstärke
Oberfläche
Werkstoff
Farbe
Art.Nr.
MKSMU 810 FS
3050
100
85
nein
1
bandverzinkt
Stahl
zink
6059308
MKSMU 820 FS
3050
200
85
nein
1
bandverzinkt
Stahl
zink
6059312
MKSMU 830 FS
3050
300
85
nein
1
bandverzinkt
Stahl
zink
6059314
MKSMU 840 FS
3050
400
85
nein
1
bandverzinkt
Stahl
zink
6059316
MKSMU 850 FS
3050
500
85
nein
1
bandverzinkt
Stahl
zink
6059318
MKSMU 860 FS
3050
600
85
nein
1
bandverzinkt
Stahl
zink
6059320
