90°-Bogen 85 FS
Art.Nr. 6036709 | EAN 4012197343507
Art.Nr. / Typ
Breite
Werkstoff
Stahl
Oberfläche
bandverzinkt
Farbe
zink
kl. VKE: 1 Stück
1Stück
Beschreibung

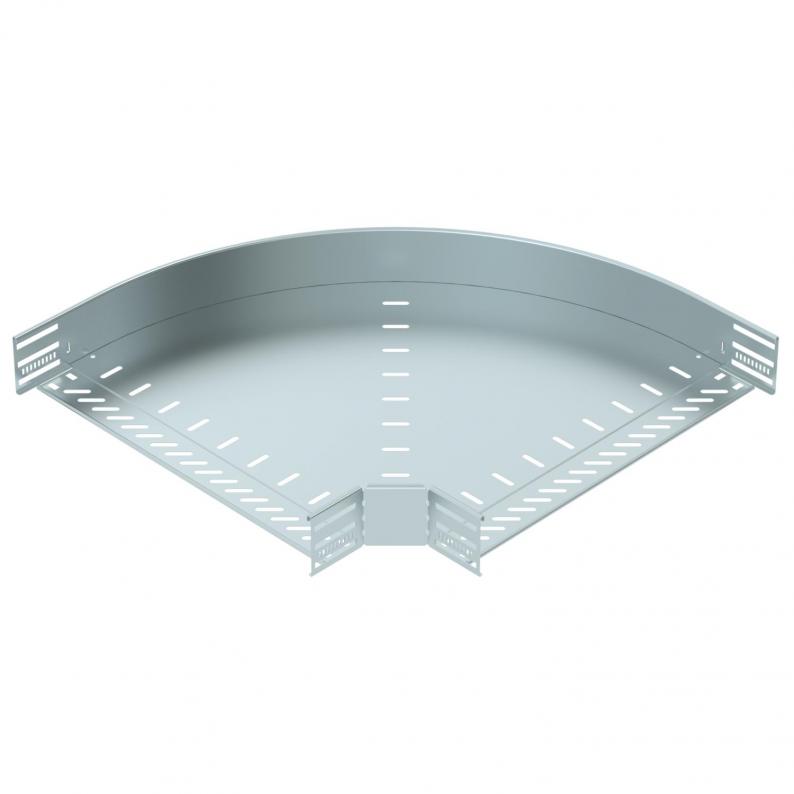

90°-Bogen zum Erstellen einer horizontalen Abzweigung, Formteil für rast- und schraubbare Kabelrinnen Seitenhöhe 85 mm. Schraubenlose Montage mit Doppelklemmen oder Schraubverbindung mit Flachrundschrauben FRS und Kombimuttern M6. Einsetzbar im Innenbereich. Befestigungsmaterial muss separat bestellt werden.
Technische Daten
Technische Daten
| Abbiegung (Winkel) | 90° |
|---|---|
| Art des Verbinders Kabeltragsystem | geschraubt/geklemmt |
| Ausführung Verbinder | integrierter Verbinder |
| Bauform | Bogen starr |
| Blechstärke | 1 mm |
| Dimension | 85x500 |
| Empfohlene Anzahl Schrauben | 20 St. |
| Farbe | zink |
| Funktionserhalt | nein |
| Holmstärke | 1,25 mm |
| Materialstärke Bodenblech | 1 mm |
| Mit Oberteil | nein |
| Montagelochung im Boden | ja |
| NATO Lochbild | nein |
| Oberfläche | bandverzinkt |
| Richtungsänderung | horizontal |
| Rostfreier Stahl, gebeizt | nein |
| Seitenlochung | ja |
| Temperatureinsatzbereich max. | 120 °C |
| Temperatureinsatzbereich min. | -20 °C |
| Weitspann-Ausführung | nein |
| Werkstoff | Stahl |

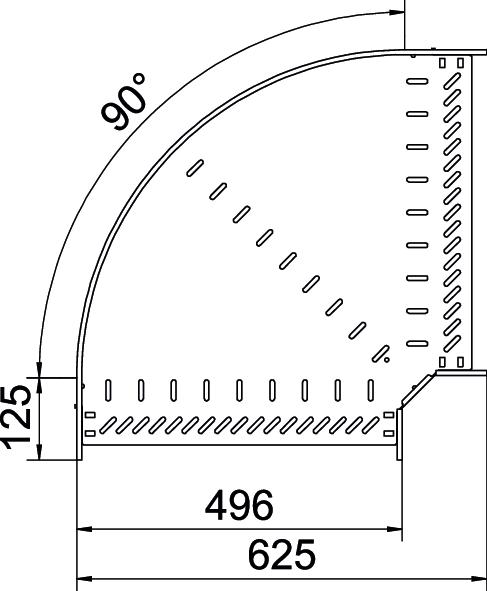

Abmessungen
| Breite | 500 mm |
|---|---|
| Höhe | 85 mm |
| Maß B | 500 mm |
| Maß R | 50 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (3)
Erklärungen (4)
Anleitungen & Hilfen (3)
Artikelbilder (2)
3D Daten Downloads (1)
Zubehör
Systemzubehör
Montagezubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Breite
Werkstoff
Oberfläche
Farbe
Art.Nr.
RB 90 810 FS
100 mm
Stahl
bandverzinkt
zink
6036700
RB 90 820 FS
200 mm
Stahl
bandverzinkt
zink
6036702
RB 90 830 FS
300 mm
Stahl
bandverzinkt
zink
6036704
RB 90 840 FS
400 mm
Stahl
bandverzinkt
zink
6036706
RB 90 850 FS
500 mm
Stahl
bandverzinkt
zink
6036709
RB 90 860 FS
600 mm
Stahl
bandverzinkt
zink
6036710
Breite
RB 90 810 FS
Art.Nr.
6036700
Breite
100 mm
Werkstoff
Stahl
Oberfläche
bandverzinkt
Farbe
zink
RB 90 820 FS
Art.Nr.
6036702
Farbe
zink
Oberfläche
bandverzinkt
Breite
200 mm
Werkstoff
Stahl
RB 90 830 FS
Art.Nr.
6036704
Oberfläche
bandverzinkt
Breite
300 mm
Farbe
zink
Werkstoff
Stahl
RB 90 840 FS
Art.Nr.
6036706
Werkstoff
Stahl
Breite
400 mm
Farbe
zink
Oberfläche
bandverzinkt
RB 90 850 FS
Art.Nr.
6036709
Oberfläche
bandverzinkt
Werkstoff
Stahl
Farbe
zink
Breite
500 mm
RB 90 860 FS
Art.Nr.
6036710
Farbe
zink
Oberfläche
bandverzinkt
Werkstoff
Stahl
Breite
600 mm
