Kabelrinne MKS-Magic® 60 ungelocht FT

Kabelrinne MKS-Magic® 60 ungelocht FT

Art.Nr. 6059258 | EAN 4012195831464

Alle Ausführungen anzeigen
Art.Nr. / Typ
Breite
Werkstoff
Stahl
Länge
3050 mm
Funktionserhalt
nein
Oberfläche
tauchfeuerverzinkt
Höhe
60 mm
Farbe
zink
Blechstärke
1 mm

kl. VKE: 3 m

KontaktFachhändler finden
BeschreibungTechnische DatenDownloadsZubehörAusführungen

Beschreibung

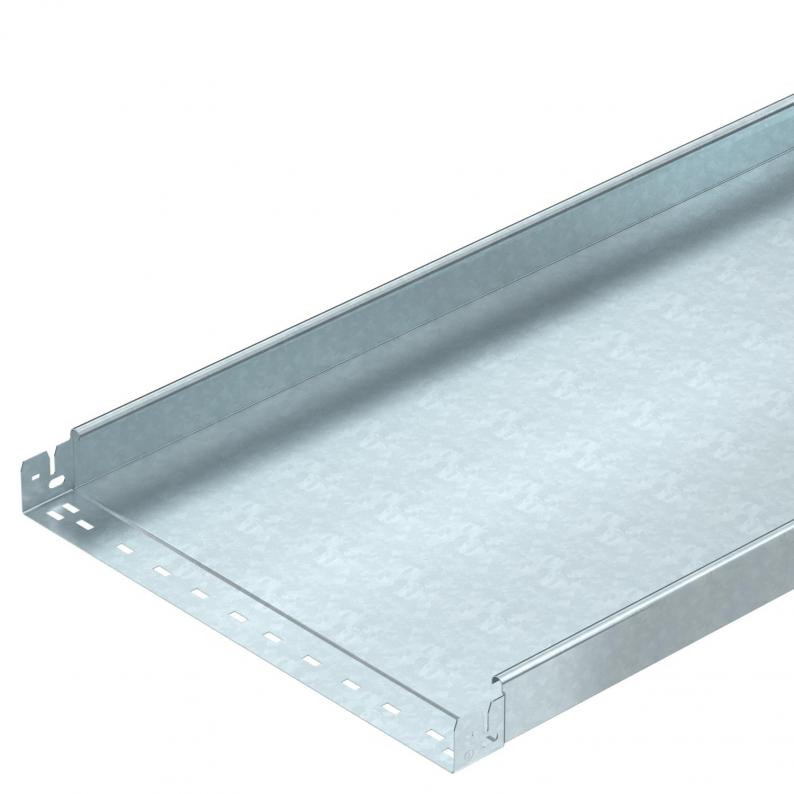

Ungelochte Kabelrinne mit integriertem Schnellbefestigungssystem. Die Nutzlänge der Kabelrinne beträgt 3.000 mm.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Deutschland
  • Communautés Européennes, EG Konformitätserklärung nach EG-Richtlinien
  • UKCA Konformitätserklärung

Technische Daten

Technische Daten

Art des Verbinders KabeltragsystemKlickbefestigung
Ausführung Verbinderintegrierter Verbinder
Belastungstesttyp nach IEC 61537Typ II
Blechstärke1 mm
CO₂ Fußabdruck (GWP) Cradle-to-Gate12,2357 kg CO₂e / 1 Meter
Dimension60x500x3050
Farbezink
Funktionserhaltnein
Mit Oberteilnein
Montagelochung im Bodennein
NATO Lochbildnein
Nutzlänge3000 mm
Nutzquerschnitt29800 mm²
Nutzquerschnitt298 cm²
Oberflächetauchfeuerverzinkt
Rostfreier Stahl, gebeiztnein
Seitenlochungnein
Weitspann-Ausführungnein
WerkstoffStahl

Abmessungen

Breite500 mm
Höhe60 mm
Länge3050 mm
Maß B500 mm

Belastungen

Stützabstand 1,5m1,5 kN/m
Stützabstand 1,75m1,25 kN/m
Stützabstand 2,0m1 kN/m
Stützabstand 2,5m0,5 kN/m
Belastungsdiagramm Kabelrinne Typ MKSMU 60

Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast

Stützweite in m

Holmdurchbiegung in mm bei zulässig kN/m

Belastungsschema beim Prüfverfahren

Belastungskurve mit Kabelrinne/-leiterbreite in mm

Holmdurchbiegungskurve je nach Stützweite

Downloads

0 ausgewählt

Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (5)
Zertifikate (1)
Anleitungen & Hilfen (2)
Artikelbilder (2)
3D Daten Downloads (1)

Zubehör

Systemzubehör
Typ
KTSMV 650 DD

kl. VKE: 1 Stück

Typ
DRL 500 FT

kl. VKE: 3 m

Art.Nr. 6036140

45°-Bogen 60 FT
Typ
RB 45 650 FT

kl. VKE: 1 Stück

Ausführungen

Breite
MKSMU 610 FT
Art.Nr.
6059248
Werkstoff
Stahl
Länge
3050 mm
Funktionserhalt
nein
Oberfläche
tauchfeuerverzinkt
Höhe
60 mm
Farbe
zink
Blechstärke
1 mm
Breite
100 mm
MKSMU 615 FT
Art.Nr.
6059250
Werkstoff
Stahl
Funktionserhalt
nein
Oberfläche
tauchfeuerverzinkt
Breite
150 mm
Höhe
60 mm
Blechstärke
1 mm
Farbe
zink
Länge
3050 mm
MKSMU 620 FT
Art.Nr.
6059252
Breite
200 mm
Farbe
zink
Höhe
60 mm
Werkstoff
Stahl
Funktionserhalt
nein
Länge
3050 mm
Blechstärke
1 mm
Oberfläche
tauchfeuerverzinkt
MKSMU 630 FT
Art.Nr.
6059254
Oberfläche
tauchfeuerverzinkt
Funktionserhalt
nein
Werkstoff
Stahl
Höhe
60 mm
Breite
300 mm
Länge
3050 mm
Farbe
zink
Blechstärke
1 mm
MKSMU 640 FT
Art.Nr.
6059256
Länge
3050 mm
Werkstoff
Stahl
Oberfläche
tauchfeuerverzinkt
Blechstärke
1 mm
Breite
400 mm
Farbe
zink
Höhe
60 mm
Funktionserhalt
nein
MKSMU 650 FT
Art.Nr.
6059258
Blechstärke
1 mm
Höhe
60 mm
Farbe
zink
Breite
500 mm
Werkstoff
Stahl
Länge
3050 mm
Oberfläche
tauchfeuerverzinkt
Funktionserhalt
nein
MKSMU 660 FT
Art.Nr.
6059260
Funktionserhalt
nein
Länge
3050 mm
Farbe
zink
Blechstärke
1 mm
Werkstoff
Stahl
Oberfläche
tauchfeuerverzinkt
Breite
600 mm
Höhe
60 mm
