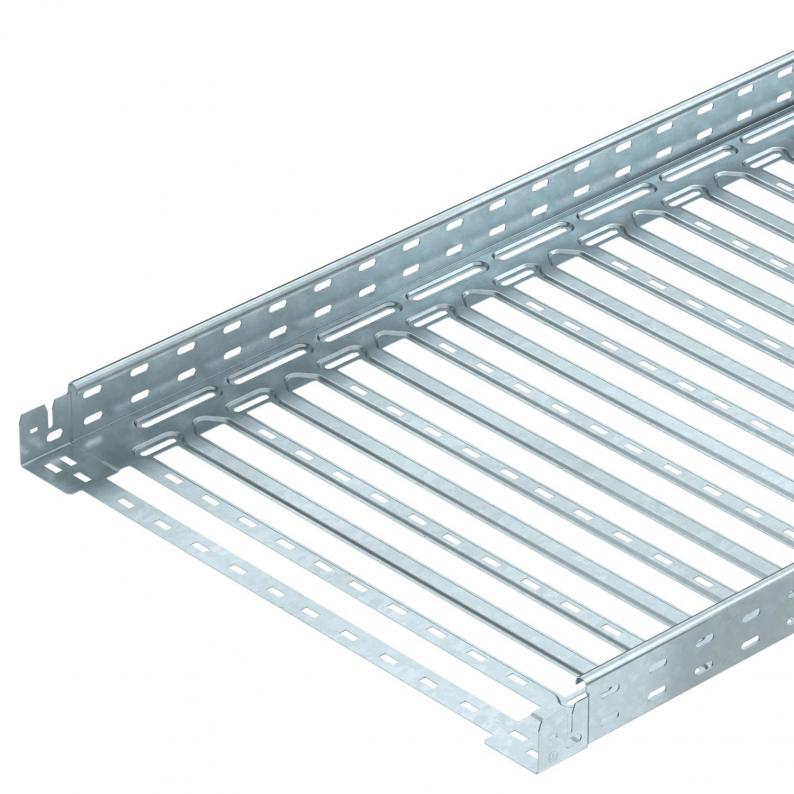

Kabelrinne MKS-Magic® 60 FT

Kabelrinne MKS-Magic® 60 FT

Art.Nr. 6059032 | EAN 4012195830146

Alle Ausführungen anzeigen
Art.Nr. / Typ
Breite
Funktionserhalt
nein
Oberfläche
tauchfeuerverzinkt
Höhe
60 mm
Farbe
zink
Länge
3050 mm
Werkstoff
Stahl
Blechstärke
1 mm

kl. VKE: 3 m

KontaktFachhändler finden
BeschreibungTechnische DatenDownloadsZubehörAusführungen

Beschreibung

Kabelrinne mit integriertem Schnellbefestigungssystem. Die Nutzlänge der Kabelrinne beträgt 3.000 mm.
Die Kabelrinne verfügt über eine durchgängige Seitenlochung von 7 x 20 mm für die Installation zusätzlicher Verbindungs- und Montagebauteile.
Ab Kabelrinnenbreite 200 mm mit 30% Lochanteil, nach VdS Richtlinie 2092 zum Einsatz unter Sprinkleranlagen geeignet.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Deutschland
  • Communautés Européennes, EG Konformitätserklärung nach EG-Richtlinien
  • UKCA Konformitätserklärung

Technische Daten

Technische Daten

Art des Verbinders KabeltragsystemKlickbefestigung
Ausführung Verbinderintegrierter Verbinder
Belastungstesttyp nach IEC 61537Typ II
Blechstärke1 mm
CO₂ Fußabdruck (GWP) Cradle-to-Gate12,9439 kg CO₂e / 1 Meter
Dimension60x600x3050
Einsatz Sprinkleranlageja
Farbezink
Funktionserhaltnein
Magnetische Schirmdämpfung mit Deckel50 dB
Magnetische Schirmdämpfung ohne Deckel20 dB
Mit Oberteilnein
Montagelochung im Bodenja
NATO Lochbildnein
Nutzlänge3000 mm
Nutzquerschnitt35800 mm²
Nutzquerschnitt358 cm²
Oberflächetauchfeuerverzinkt
Rostfreier Stahl, gebeiztnein
Seitenlochungja
Weitspann-Ausführungnein
WerkstoffStahl

Abmessungen

Breite600 mm
Höhe60 mm
Länge3050 mm
Maß B600 mm
Maß L480 mm
Maß x496 mm
Maß y562 mm

Belastungen

Stützabstand 1,5m1,5 kN/m
Stützabstand 2,0m1 kN/m
Stützabstand 2,5m0,7 kN/m
Belastungsdiagramm Kabelrinne Typ MKSM 60

Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast

Stützweite in m

Holmdurchbiegung in mm bei zulässig kN/m

Belastungsschema beim Prüfverfahren

Belastungskurve mit Kabelrinne/-leiterbreite in mm

Holmdurchbiegungskurve je nach Stützweite

Downloads

0 ausgewählt

Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (5)
Zertifikate (1)
Anleitungen & Hilfen (3)
Artikelbilder (2)
3D Daten Downloads (1)

Zubehör

Systemzubehör
Typ
KTSMV 660 DD

kl. VKE: 1 Stück

Typ
DRL 600 FT

kl. VKE: 3 m

Art.Nr. 6036142

45°-Bogen 60 FT
Typ
RB 45 660 FT

kl. VKE: 1 Stück

Ausführungen

Breite
MKSM 610 FT
Art.Nr.
6059018
Funktionserhalt
nein
Oberfläche
tauchfeuerverzinkt
Höhe
60 mm
Farbe
zink
Länge
3050 mm
Werkstoff
Stahl
Blechstärke
1 mm
Breite
100 mm
MKSM 615 FT
Art.Nr.
6059020
Länge
3050 mm
Oberfläche
tauchfeuerverzinkt
Blechstärke
1 mm
Funktionserhalt
nein
Werkstoff
Stahl
Breite
150 mm
Farbe
zink
Höhe
60 mm
MKSM 620 FT
Art.Nr.
6059022
Oberfläche
tauchfeuerverzinkt
Funktionserhalt
nein
Länge
3050 mm
Breite
200 mm
Werkstoff
Stahl
Höhe
60 mm
Farbe
zink
Blechstärke
1 mm
MKSM 630 FT
Art.Nr.
6059025
Blechstärke
1 mm
Funktionserhalt
nein
Farbe
zink
Werkstoff
Stahl
Höhe
60 mm
Breite
300 mm
Oberfläche
tauchfeuerverzinkt
Länge
3050 mm
MKSM 640 FT
Art.Nr.
6059027
Breite
400 mm
Farbe
zink
Blechstärke
1 mm
Funktionserhalt
nein
Oberfläche
tauchfeuerverzinkt
Länge
3050 mm
Höhe
60 mm
Werkstoff
Stahl
MKSM 650 FT
Art.Nr.
6059029
Länge
3050 mm
Höhe
60 mm
Werkstoff
Stahl
Farbe
zink
Breite
500 mm
Oberfläche
tauchfeuerverzinkt
Blechstärke
1 mm
Funktionserhalt
nein
MKSM 660 FT
Art.Nr.
6059032
Werkstoff
Stahl
Oberfläche
tauchfeuerverzinkt
Höhe
60 mm
Länge
3050 mm
Blechstärke
1 mm
Breite
600 mm
Funktionserhalt
nein
Farbe
zink
