Kabelrinne MKS-Magic® 60 FT

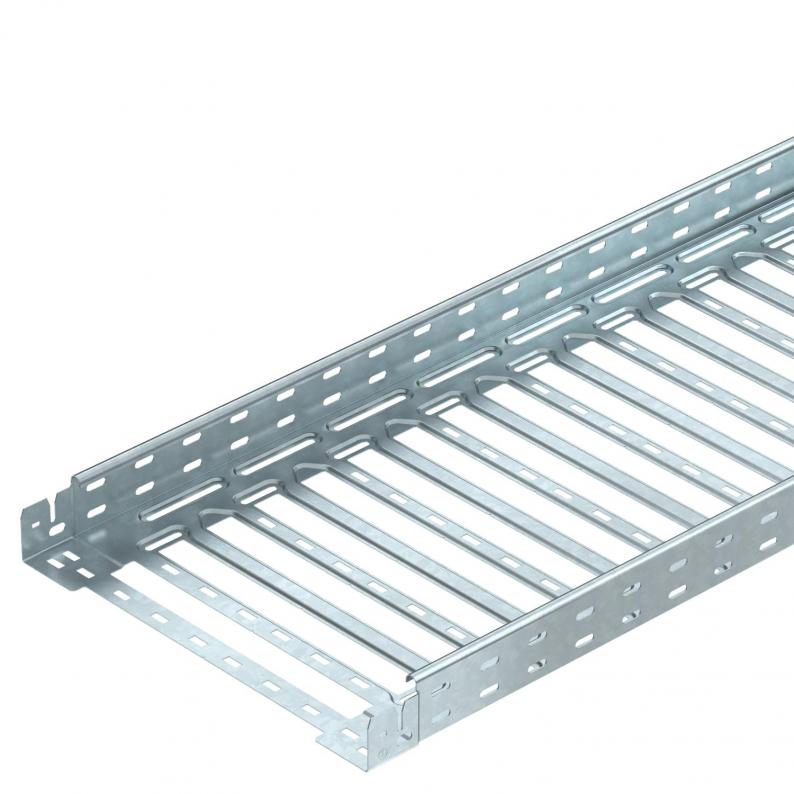

Kabelrinne MKS-Magic® 60 FT

Art.Nr. 6059027 | EAN 4012195830092

Alle Ausführungen anzeigen
Art.Nr. / Typ
Breite
Länge
3050 mm
Oberfläche
tauchfeuerverzinkt
Blechstärke
1 mm
Höhe
60 mm
Funktionserhalt
nein
Werkstoff
Stahl
Farbe
zink

kl. VKE: 3 m

KontaktFachhändler finden
BeschreibungTechnische DatenDownloadsZubehörAusführungen

Beschreibung

Kabelrinne mit integriertem Schnellbefestigungssystem. Die Nutzlänge der Kabelrinne beträgt 3.000 mm.
Die Kabelrinne verfügt über eine durchgängige Seitenlochung von 7 x 20 mm für die Installation zusätzlicher Verbindungs- und Montagebauteile.
Ab Kabelrinnenbreite 200 mm mit 30% Lochanteil, nach VdS Richtlinie 2092 zum Einsatz unter Sprinkleranlagen geeignet.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Deutschland
  • Communautés Européennes, EG Konformitätserklärung nach EG-Richtlinien
  • UKCA Konformitätserklärung

Technische Daten

Technische Daten

Art des Verbinders KabeltragsystemKlickbefestigung
Ausführung Verbinderintegrierter Verbinder
Belastungstesttyp nach IEC 61537Typ II
Blechstärke1 mm
CO₂ Fußabdruck (GWP) Cradle-to-Gate9,6134 kg CO₂e / 1 Meter
Dimension60x400x3050
Einsatz Sprinkleranlageja
Farbezink
Funktionserhaltnein
Magnetische Schirmdämpfung mit Deckel50 dB
Magnetische Schirmdämpfung ohne Deckel20 dB
Mit Oberteilnein
Montagelochung im Bodenja
NATO Lochbildnein
Nutzlänge3000 mm
Nutzquerschnitt23800 mm²
Nutzquerschnitt238 cm²
Oberflächetauchfeuerverzinkt
Rostfreier Stahl, gebeiztnein
Seitenlochungja
Weitspann-Ausführungnein
WerkstoffStahl

Abmessungen

Breite400 mm
Höhe60 mm
Länge3050 mm
Maß B400 mm
Maß L280 mm
Maß x296 mm
Maß y362 mm

Belastungen

Stützabstand 1,5m1,5 kN/m
Stützabstand 2,0m1 kN/m
Stützabstand 2,5m0,7 kN/m
Belastungsdiagramm Kabelrinne Typ MKSM 60

Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast

Stützweite in m

Holmdurchbiegung in mm bei zulässig kN/m

Belastungsschema beim Prüfverfahren

Belastungskurve mit Kabelrinne/-leiterbreite in mm

Holmdurchbiegungskurve je nach Stützweite

Downloads

0 ausgewählt

Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (5)
Zertifikate (1)
Anleitungen & Hilfen (3)
Artikelbilder (2)
3D Daten Downloads (1)

Zubehör

Systemzubehör
Typ
KTSMV 640 DD

kl. VKE: 1 Stück

Typ
DRL 400 FT

kl. VKE: 3 m

Art.Nr. 6036138

45°-Bogen 60 FT
Typ
RB 45 640 FT

kl. VKE: 1 Stück

Ausführungen

Breite
MKSM 610 FT
Art.Nr.
6059018
Länge
3050 mm
Oberfläche
tauchfeuerverzinkt
Blechstärke
1 mm
Höhe
60 mm
Funktionserhalt
nein
Werkstoff
Stahl
Breite
100 mm
Farbe
zink
MKSM 615 FT
Art.Nr.
6059020
Farbe
zink
Breite
150 mm
Werkstoff
Stahl
Länge
3050 mm
Oberfläche
tauchfeuerverzinkt
Blechstärke
1 mm
Höhe
60 mm
Funktionserhalt
nein
MKSM 620 FT
Art.Nr.
6059022
Breite
200 mm
Funktionserhalt
nein
Höhe
60 mm
Oberfläche
tauchfeuerverzinkt
Werkstoff
Stahl
Farbe
zink
Blechstärke
1 mm
Länge
3050 mm
MKSM 630 FT
Art.Nr.
6059025
Werkstoff
Stahl
Länge
3050 mm
Breite
300 mm
Blechstärke
1 mm
Funktionserhalt
nein
Oberfläche
tauchfeuerverzinkt
Höhe
60 mm
Farbe
zink
MKSM 640 FT
Art.Nr.
6059027
Breite
400 mm
Funktionserhalt
nein
Blechstärke
1 mm
Länge
3050 mm
Farbe
zink
Werkstoff
Stahl
Oberfläche
tauchfeuerverzinkt
Höhe
60 mm
MKSM 650 FT
Art.Nr.
6059029
Länge
3050 mm
Funktionserhalt
nein
Höhe
60 mm
Oberfläche
tauchfeuerverzinkt
Blechstärke
1 mm
Breite
500 mm
Farbe
zink
Werkstoff
Stahl
MKSM 660 FT
Art.Nr.
6059032
Höhe
60 mm
Werkstoff
Stahl
Farbe
zink
Blechstärke
1 mm
Funktionserhalt
nein
Länge
3050 mm
Breite
600 mm
Oberfläche
tauchfeuerverzinkt
