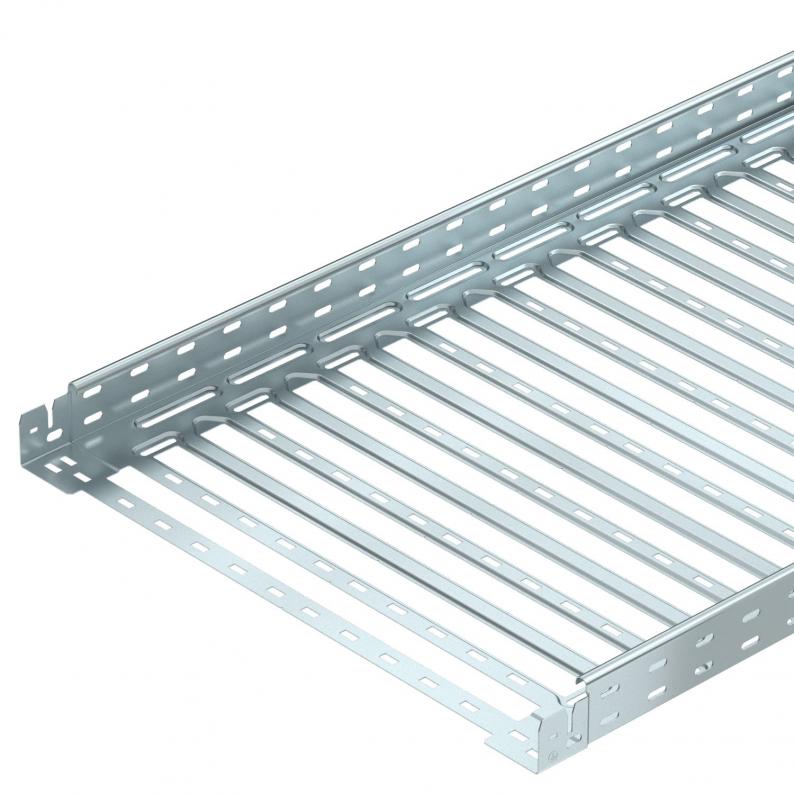

Kabelrinne MKS-Magic® 60 FS

Kabelrinne MKS-Magic® 60 FS

Art.Nr. 6059012 | EAN 4012195829980

Alle Ausführungen anzeigen
Art.Nr. / Typ
Breite
Farbe
zink
Werkstoff
Stahl
Funktionserhalt
nein
Oberfläche
bandverzinkt
Länge
3050 mm
Höhe
60 mm
Blechstärke
1 mm

kl. VKE: 3 m

KontaktFachhändler finden
BeschreibungTechnische DatenDownloadsZubehörAusführungen

Beschreibung

Kabelrinne mit integriertem Schnellbefestigungssystem. Die Nutzlänge der Kabelrinne beträgt 3.000 mm.
Die Kabelrinne verfügt über eine durchgängige Seitenlochung von 7 x 20 mm für die Installation zusätzlicher Verbindungs- und Montagebauteile.
Ab Kabelrinnenbreite 200 mm mit 30% Lochanteil, nach VdS Richtlinie 2092 zum Einsatz unter Sprinkleranlagen geeignet.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Deutschland
  • Communautés Européennes, EG Konformitätserklärung nach EG-Richtlinien
  • UKCA Konformitätserklärung

Technische Daten

Technische Daten

Art des Verbinders KabeltragsystemKlickbefestigung
Ausführung Verbinderintegrierter Verbinder
Belastungstesttyp nach IEC 61537Typ II
Blechstärke1 mm
CO₂ Fußabdruck (GWP) Cradle-to-Gate13,5235 kg CO₂e / 1 Meter
Dimension60x600x3050
Einsatz Sprinkleranlageja
Farbezink
Funktionserhaltnein
Magnetische Schirmdämpfung mit Deckel50 dB
Magnetische Schirmdämpfung ohne Deckel20 dB
Mit Oberteilnein
Montagelochung im Bodenja
NATO Lochbildnein
Nutzlänge3000 mm
Nutzquerschnitt358 cm²
Nutzquerschnitt35800 mm²
Oberflächebandverzinkt
Rostfreier Stahl, gebeiztnein
Seitenlochungja
Weitspann-Ausführungnein
WerkstoffStahl

Abmessungen

Breite600 mm
Höhe60 mm
Länge3050 mm
Maß B600 mm
Maß L480 mm
Maß x496 mm
Maß y562 mm

Belastungen

NEMA Lastklasse8A
Stützabstand 1,5m1,5 kN/m
Stützabstand 2,0m1 kN/m
Stützabstand 2,5m0,7 kN/m
Belastungsdiagramm Kabelrinne Typ MKSM 60

Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast

Stützweite in m

Holmdurchbiegung in mm bei zulässig kN/m

Belastungsschema beim Prüfverfahren

Belastungskurve mit Kabelrinne/-leiterbreite in mm

Holmdurchbiegungskurve je nach Stützweite

Downloads

0 ausgewählt

Datenblatt (1)
Kataloge & Broschüren (4)
Erklärungen (5)
Zertifikate (1)
Anleitungen & Hilfen (3)
Artikelbilder (2)
3D Daten Downloads (2)

Zubehör

Systemzubehör
Typ
KTSMV 660 FS

kl. VKE: 1 Stück

Art.Nr. 6036113

45°-Bogen 60 FS
Typ
RB 45 660 FS

kl. VKE: 1 Stück

Art.Nr. 6036572

90°-Bogen 60 FS
Typ
RB 90 660 FS

kl. VKE: 1 Stück
