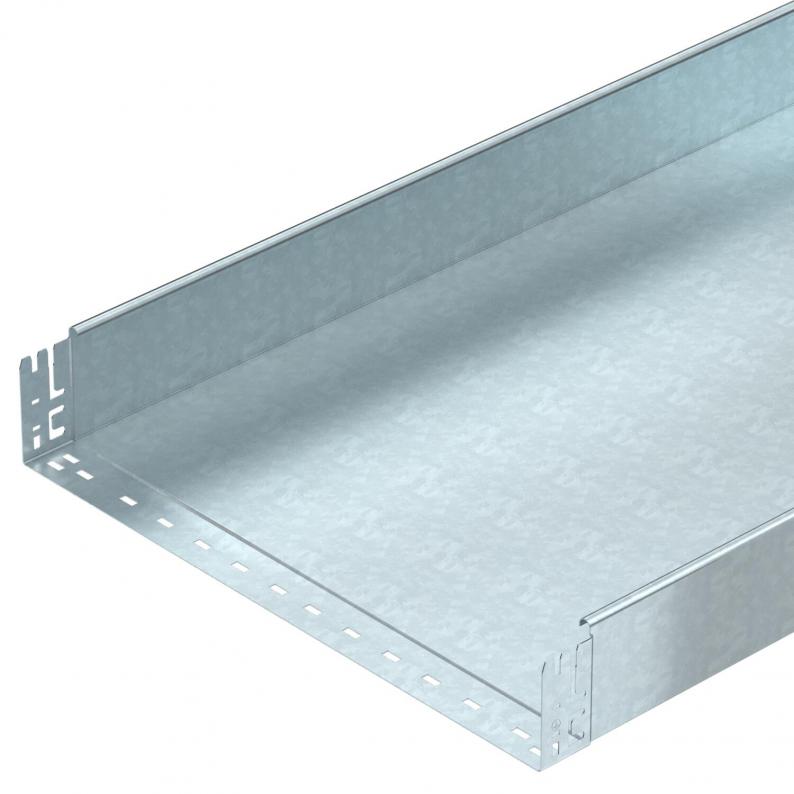

Kabelrinne MKS-Magic® 110 ungelocht FT
Art.Nr. 6059411 | EAN 4012195832232
Art.Nr. / Typ
Breite
Oberfläche
tauchfeuerverzinkt
Funktionserhalt
nein
Farbe
zink
Höhe
110 mm
Blechstärke
1 mm
Werkstoff
Stahl
Länge
3050 mm
kl. VKE: 3 m
3m
Beschreibung
Ungelochte Kabelrinne mit integriertem Schnellbefestigungssystem. Die Nutzlänge der Kabelrinne beträgt 3.000 mm.
Technische Daten
Technische Daten
| Art des Verbinders Kabeltragsystem | Klickbefestigung |
|---|---|
| Ausführung Verbinder | integrierter Verbinder |
| Belastungstesttyp nach IEC 61537 | Typ II |
| Blechstärke | 1 mm |
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 15,9886 kg CO₂e / 1 Meter |
| Dimension | 110x600x3050 |
| Farbe | zink |
| Funktionserhalt | nein |
| Mit Oberteil | nein |
| Montagelochung im Boden | nein |
| NATO Lochbild | nein |
| Nutzlänge | 3000 mm |
| Nutzquerschnitt | 65500 mm² |
| Nutzquerschnitt | 655 cm² |
| Oberfläche | tauchfeuerverzinkt |
| Rostfreier Stahl, gebeizt | nein |
| Seitenlochung | nein |
| Weitspann-Ausführung | nein |
| Werkstoff | Stahl |
Abmessungen
| Breite | 600 mm |
|---|---|
| Höhe | 110 mm |
| Länge | 3050 mm |
| Maß B | 600 mm |
Belastungen
| Stützabstand 1,5m | 1,85 kN/m |
|---|---|
| Stützabstand 2,0m | 1,3 kN/m |
| Stützabstand 2,5m | 0,75 kN/m |
| Stützabstand 3,0m | 0,6 kN/m |
Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
Stützweite in m
Holmdurchbiegung in mm bei zulässig kN/m
Belastungsschema beim Prüfverfahren
Belastungskurve mit Kabelrinne/-leiterbreite in mm
Holmdurchbiegungskurve je nach Stützweite
Downloads
0 ausgewählt
Datenblatt (1)
Erklärungen (3)
Zertifikate (1)
Anleitungen & Hilfen (2)
Artikelbilder (2)
3D Daten Downloads (1)
Zubehör
Systemzubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Oberfläche
Funktionserhalt
Farbe
Höhe
Blechstärke
Werkstoff
Länge
Breite
Art.Nr.
MKSMU 110 FT
tauchfeuerverzinkt
nein
zink
110 mm
1 mm
Stahl
3050 mm
100 mm
6059399
MKSMU 115 FT
tauchfeuerverzinkt
nein
zink
110 mm
1 mm
Stahl
3050 mm
150 mm
6059401
MKSMU 120 FT
tauchfeuerverzinkt
nein
zink
110 mm
1 mm
Stahl
3050 mm
200 mm
6059403
MKSMU 130 FT
tauchfeuerverzinkt
nein
zink
110 mm
1 mm
Stahl
3050 mm
300 mm
6059405
MKSMU 140 FT
tauchfeuerverzinkt
nein
zink
110 mm
1 mm
Stahl
3050 mm
400 mm
6059407
MKSMU 150 FT
tauchfeuerverzinkt
nein
zink
110 mm
1 mm
Stahl
3050 mm
500 mm
6059409
MKSMU 160 FT
tauchfeuerverzinkt
nein
zink
110 mm
1 mm
Stahl
3050 mm
600 mm
6059411
