45°-Bogen 110 FT
Art.Nr. 6036340 | EAN 4012197346362
Art.Nr. / Typ
Breite
Werkstoff
Stahl
Oberfläche
tauchfeuerverzinkt
Farbe
zink
kl. VKE: 1 Stück
1Stück
Beschreibung
45°-Bogen zum Erstellen einer horizontalen Abzweigung, Formteil für rast- und schraubbare Kabelrinnen Seitenhöhe 110 mm. Schraubenlose Montage mit Doppelklemmen oder Schraubverbindung mit Flachrundschrauben FRS und Kombimuttern M6. Einsetzbar im Innen- und Außenbereich. Befestigungsmaterial muss separat bestellt werden.
Technische Daten
Technische Daten
| Abbiegung (Winkel) | 45° |
|---|---|
| Art des Verbinders Kabeltragsystem | geschraubt/geklemmt |
| Ausführung Verbinder | integrierter Verbinder |
| Bauform | Bogen starr |
| Blechstärke | 1 mm |
| Dimension | 110x600 |
| Empfohlene Anzahl Schrauben | 24 St. |
| Farbe | zink |
| Funktionserhalt | nein |
| Holmstärke | 1,25 mm |
| Materialstärke Bodenblech | 1 mm |
| Mit Oberteil | nein |
| Montagelochung im Boden | ja |
| NATO Lochbild | nein |
| Oberfläche | tauchfeuerverzinkt |
| Richtungsänderung | horizontal |
| Rostfreier Stahl, gebeizt | nein |
| Seitenlochung | ja |
| Temperatureinsatzbereich max. | 120 °C |
| Temperatureinsatzbereich min. | -20 °C |
| Weitspann-Ausführung | nein |
| Werkstoff | Stahl |

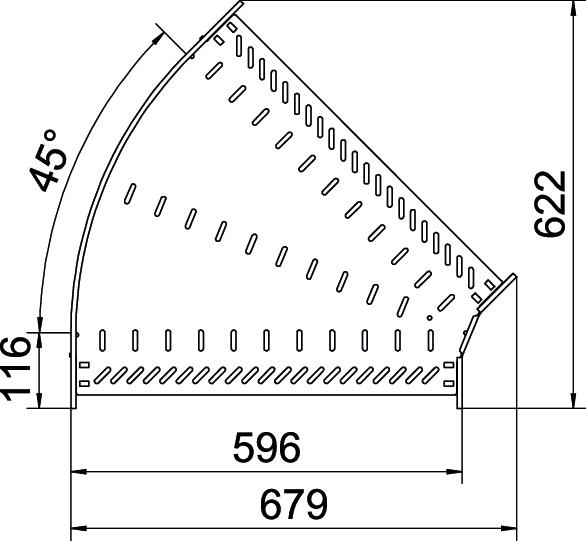

Abmessungen
| Breite | 600 mm |
|---|---|
| Höhe | 110 mm |
| Maß B | 600 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (3)
Erklärungen (4)
Anleitungen & Hilfen (3)
Artikelbilder (2)
3D Daten Downloads (1)
Zubehör
Systemzubehör
Montagezubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Werkstoff
Breite
Oberfläche
Farbe
Art.Nr.
RB 45 110 FT
Stahl
100 mm
tauchfeuerverzinkt
zink
6036330
RB 45 120 FT
Stahl
200 mm
tauchfeuerverzinkt
zink
6036332
RB 45 130 FT
Stahl
300 mm
tauchfeuerverzinkt
zink
6036334
RB 45 140 FT
Stahl
400 mm
tauchfeuerverzinkt
zink
6036336
RB 45 150 FT
Stahl
500 mm
tauchfeuerverzinkt
zink
6036338
RB 45 160 FT
Stahl
600 mm
tauchfeuerverzinkt
zink
6036340
