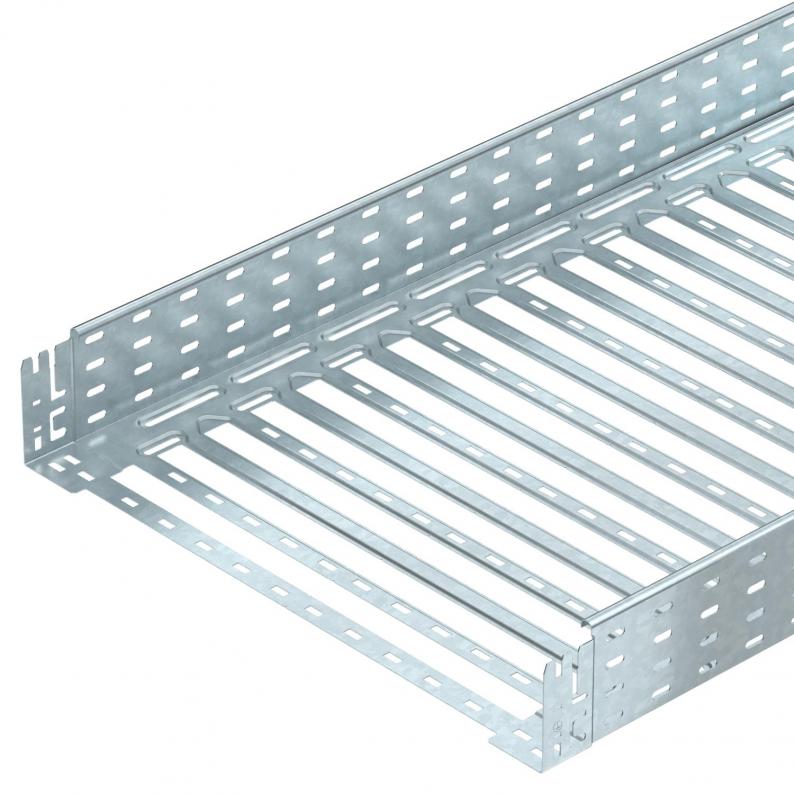

Kabelrinne MKS-Magic® 110 FT
Kabelrinne MKS-Magic® 110 FT
Art.Nr. 6059185 | EAN 4012195831129
Art.Nr. / Typ
Breite
Farbe
zink
Höhe
110 mm
Werkstoff
Stahl
Funktionserhalt
nein
Länge
3050 mm
Blechstärke
1 mm
Oberfläche
tauchfeuerverzinkt
kl. VKE: 3 m
3m
Beschreibung
Kabelrinne mit integriertem Schnellbefestigungssystem. Die Nutzlänge der Kabelrinne beträgt 3.000 mm.
Die Kabelrinne verfügt über eine durchgängige Seitenlochung von 7 x 20 mm für die Installation zusätzlicher Verbindungs- und Montagebauteile.
Ab Kabelrinnenbreite 200 mm mit 30% Lochanteil, nach VdS Richtlinie 2092 zum Einsatz unter Sprinkleranlagen geeignet.
Die Kabelrinne verfügt über eine durchgängige Seitenlochung von 7 x 20 mm für die Installation zusätzlicher Verbindungs- und Montagebauteile.
Ab Kabelrinnenbreite 200 mm mit 30% Lochanteil, nach VdS Richtlinie 2092 zum Einsatz unter Sprinkleranlagen geeignet.
Technische Daten
Technische Daten
| Art des Verbinders Kabeltragsystem | Klickbefestigung |
|---|---|
| Ausführung Verbinder | integrierter Verbinder |
| Belastungstesttyp nach IEC 61537 | Typ II |
| Blechstärke | 1 mm |
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 14,6244 kg CO₂e / 1 Meter |
| Dimension | 110x600x3050 |
| Einsatz Sprinkleranlage | ja |
| Farbe | zink |
| Funktionserhalt | nein |
| Magnetische Schirmdämpfung mit Deckel | 50 dB |
| Magnetische Schirmdämpfung ohne Deckel | 20 dB |
| Mit Oberteil | nein |
| Montagelochung im Boden | ja |
| NATO Lochbild | nein |
| Nutzlänge | 3000 mm |
| Nutzquerschnitt | 65500 mm² |
| Nutzquerschnitt | 655 cm² |
| Oberfläche | tauchfeuerverzinkt |
| Rostfreier Stahl, gebeizt | nein |
| Seitenlochung | ja |
| Weitspann-Ausführung | nein |
| Werkstoff | Stahl |
Abmessungen
| Breite | 600 mm |
|---|---|
| Höhe | 110 mm |
| Länge | 3050 mm |
| Maß B | 600 mm |
| Maß L | 480 mm |
| Maß x | 496 mm |
| Maß y | 562 mm |
Belastungen
| Stützabstand 1,5m | 1,8 kN/m |
|---|---|
| Stützabstand 2,0m | 1,3 kN/m |
| Stützabstand 2,5m | 0,92 kN/m |
| Stützabstand 3,0m | 0,65 kN/m |
Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
Stützweite in m
Holmdurchbiegung in mm bei zulässig kN/m
Belastungsschema beim Prüfverfahren
Belastungskurve mit Kabelrinne/-leiterbreite in mm
Holmdurchbiegungskurve je nach Stützweite
Downloads
0 ausgewählt
Datenblatt (1)
Erklärungen (5)
Zertifikate (1)
Anleitungen & Hilfen (2)
Artikelbilder (2)
3D Daten Downloads (1)
Zubehör
Systemzubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Farbe
Höhe
Werkstoff
Funktionserhalt
Länge
Blechstärke
Breite
Oberfläche
Art.Nr.
MKSM 110 FT
zink
110 mm
Stahl
nein
3050 mm
1 mm
100 mm
tauchfeuerverzinkt
6059173
MKSM 120 FT
zink
110 mm
Stahl
nein
3050 mm
1 mm
200 mm
tauchfeuerverzinkt
6059177
MKSM 130 FT
zink
110 mm
Stahl
nein
3050 mm
1 mm
300 mm
tauchfeuerverzinkt
6059179
MKSM 140 FT
zink
110 mm
Stahl
nein
3050 mm
1 mm
400 mm
tauchfeuerverzinkt
6059181
MKSM 150 FT
zink
110 mm
Stahl
nein
3050 mm
1 mm
500 mm
tauchfeuerverzinkt
6059183
MKSM 160 FT
zink
110 mm
Stahl
nein
3050 mm
1 mm
600 mm
tauchfeuerverzinkt
6059185
