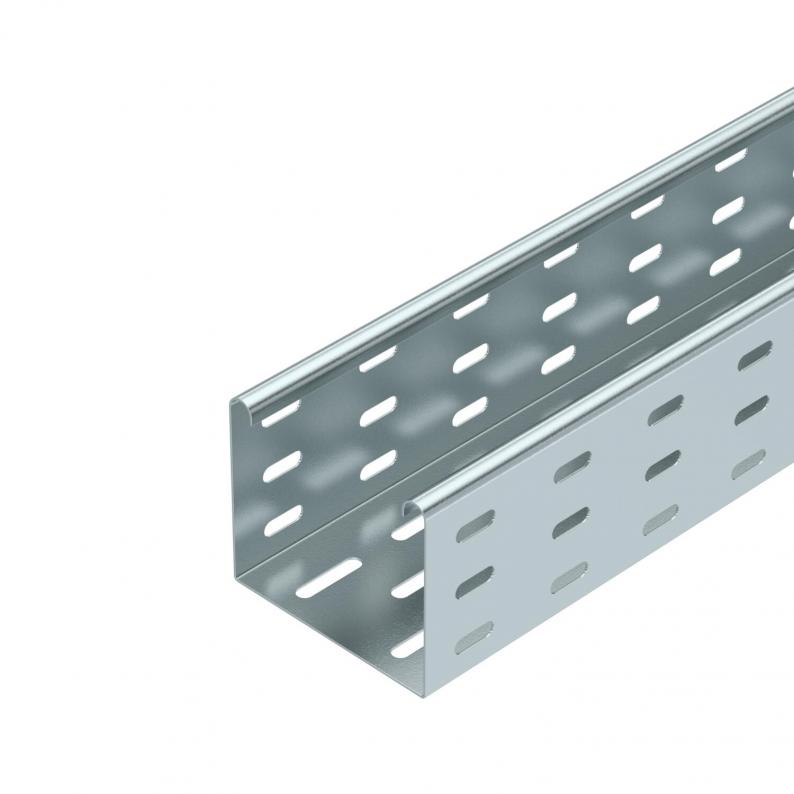

Kabelrinne MKS 85 FS

Kabelrinne MKS 85 FS

Art.Nr. 6057101 | EAN 4012196060733

Alle Ausführungen anzeigen
Art.Nr. / Typ
Breite
Funktionserhalt
nein
Werkstoff
Stahl
Oberfläche
bandverzinkt
Länge
3000 mm
Blechstärke
1 mm

kl. VKE: 3 m

KontaktFachhändler finden
BeschreibungTechnische DatenDownloadsZubehörAusführungen

Beschreibung

MKS 85 = Mittelschweres-Kabelrinnen-System in 85 mm Seitenhöhe.
Magnetische Schirmdämpfung ohne Deckel 20 dB, mit Deckel 50 dB.
  • Underwriters Laboratories Inc., USA & Kanada
  • Communautés Européennes, EG Konformitätserklärung nach EG-Richtlinien
  • UKCA Konformitätserklärung

Technische Daten

Technische Daten

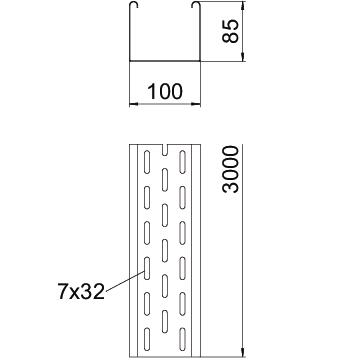

Abmessung85 x 100
Art des Verbinders Kabeltragsystemgeschraubt
Ausführung VerbinderMitgelieferter Verbinder
Belastungstesttyp nach IEC 61537Typ II
Blechstärke1 mm
CO₂ Fußabdruck (GWP) Cradle-to-Gate5,813 kg CO₂e / 1 Meter
Dimension85x100x3000
Farbezink
Funktionserhaltnein
Mit Oberteilnein
Montagelochung im Bodenja
NATO Lochbildnein
Nutzquerschnitt83 cm²
Nutzquerschnitt8300 mm²
Oberflächebandverzinkt
Rostfreier Stahl, gebeiztnein
Seitenlochungja
Weitspann-Ausführungnein
WerkstoffStahl

Abmessungen

Breite100 mm
Höhe85 mm
Länge3000 mm
Maß B100 mm
Maß W100 mm

Belastungen

Stützabstand 1,5m1,75 kN/m
Stützabstand 1,75m1,4 kN/m
Stützabstand 2,0m1,1 kN/m
Stützabstand 2,5m0,5 kN/m
Belastungsdiagramm Kabelrinne Typ MKS 85

Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast

Stützweite in m

Holmdurchbiegung in mm bei zulässig kN/m

Belastungsschema beim Prüfverfahren

Belastungskurve mit Kabelrinne/-leiterbreite in mm

Holmdurchbiegungskurve je nach Stützweite

ab der Breite 300 mm mit Stoßstellenleiste SSLB geprüft

Downloads

0 ausgewählt

Datenblatt (1)
Erklärungen (5)
Zertifikate (1)
Anleitungen & Hilfen (3)
Artikelbilder (2)
3D Daten Downloads (1)

Zubehör

Systemzubehör
Typ
RLVL 85 FS

kl. VKE: 10 Stück

Art.Nr. 7070205

Stoßstellenleiste FS
Typ
SSLB 100 FS

kl. VKE: 20 Stück

Art.Nr. 6036200

45°-Bogen 85 FS
Typ
RB 45 810 FS

kl. VKE: 1 Stück

Ausführungen

Breite
MKS 810 FS
Art.Nr.
6057101
Funktionserhalt
nein
Werkstoff
Stahl
Oberfläche
bandverzinkt
Breite
100 mm
Länge
3000 mm
Blechstärke
1 mm
MKS 820 FS
Art.Nr.
6057209
Länge
3000 mm
Breite
200 mm
Blechstärke
1 mm
Werkstoff
Stahl
Funktionserhalt
nein
Oberfläche
bandverzinkt
MKS 830 FS
Art.Nr.
6057306
Oberfläche
bandverzinkt
Werkstoff
Stahl
Funktionserhalt
nein
Blechstärke
1 mm
Länge
3000 mm
Breite
300 mm
MKS 840 FS
Art.Nr.
6057403
Werkstoff
Stahl
Oberfläche
bandverzinkt
Länge
3000 mm
Funktionserhalt
nein
Blechstärke
1 mm
Breite
400 mm
MKS 850 FS
Art.Nr.
6057500
Funktionserhalt
nein
Blechstärke
1 mm
Oberfläche
bandverzinkt
Breite
500 mm
Länge
3000 mm
Werkstoff
Stahl
MKS 860 FS
Art.Nr.
6057535
Oberfläche
bandverzinkt
Breite
600 mm
Werkstoff
Stahl
Blechstärke
1 mm
Funktionserhalt
nein
Länge
3000 mm
