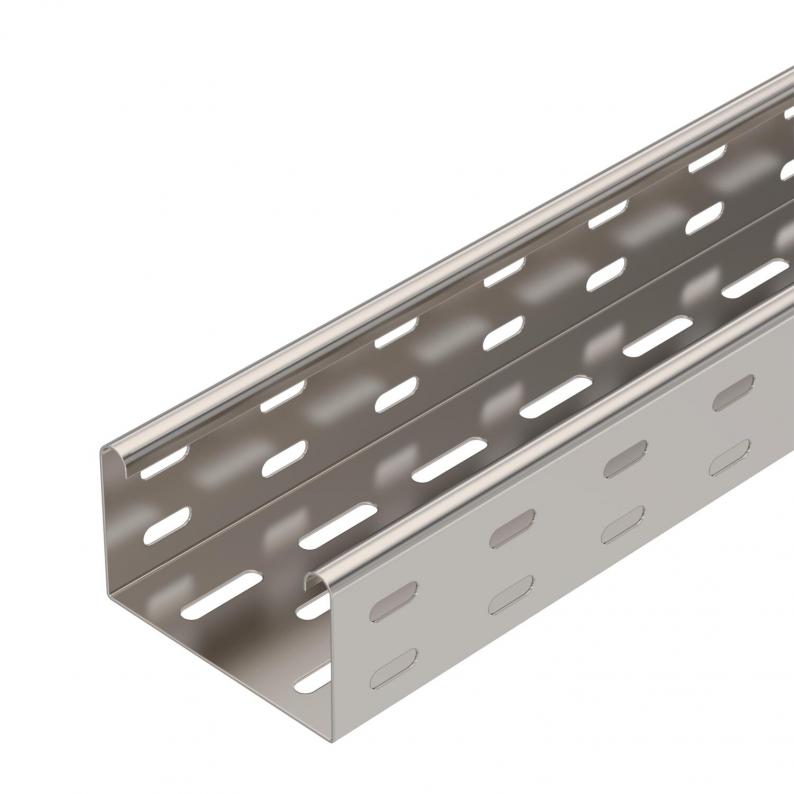

Kabelrinne MKS 60 A2

Kabelrinne MKS 60 A2

Art.Nr. 6056016 | EAN 4012196389292

Alle Ausführungen anzeigen
Art.Nr. / Typ
Breite
Funktionserhalt
nein
Blechstärke
1 mm
Oberfläche
blank, nachbehandelt
Werkstoff
Edelstahl, rostfrei 1.4301
Länge
3000 mm

kl. VKE: 3 m

KontaktFachhändler finden
BeschreibungTechnische DatenDownloadsZubehörAusführungen

Beschreibung

MKS 60 = Mittelschweres-Kabelrinnen-System in 60 mm Seitenhöhe.
Magnetische Schirmdämpfung ohne Deckel 20 dB, mit Deckel 50 dB.
  • Underwriters Laboratories Inc., USA & Kanada
  • Communautés Européennes, EG Konformitätserklärung nach EG-Richtlinien
  • UKCA Konformitätserklärung

Technische Daten

Technische Daten

Art des Verbinders Kabeltragsystemgeschraubt
Ausführung Verbinderohne Verbinder
Belastungstesttyp nach IEC 61537Typ II
Blechstärke1 mm
CO₂ Fußabdruck (GWP) Cradle-to-Gate9,5075 kg CO₂e / 1 Meter

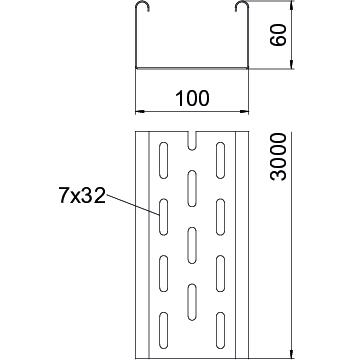

Dimension60x100x3000
Farbeedelstahl
Funktionserhaltnein
Mit Oberteilnein
Montagelochung im Bodenja
NATO Lochbildnein
Nutzquerschnitt5800 mm²
Nutzquerschnitt58 cm²
Oberflächeblank, nachbehandelt
Rostfreier Stahl, gebeiztnein
Seitenlochungja
Weitspann-Ausführungnein
WerkstoffEdelstahl, rostfrei 1.4301

Abmessungen

Breite100 mm
Höhe60 mm
Länge3000 mm
Maß B100 mm
Maß W100 mm

Belastungen

Stützabstand 1,5m1,5 kN/m
Stützabstand 1,75m1,25 kN/m
Stützabstand 2,0m1 kN/m
Stützabstand 2,5m0,5 kN/m
Belastungsdiagramm Kabelrinne Typ MKS 60 VA

Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast

Stützweite in m

Holmdurchbiegung in mm bei zulässig kN/m

Belastungsschema beim Prüfverfahren

Belastungskurve mit Kabelrinne/-leiterbreite in mm

Holmdurchbiegungskurve je nach Stützweite

Downloads

0 ausgewählt

Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (5)
Zertifikate (1)
Anleitungen & Hilfen (3)
Artikelbilder (2)
3D Daten Downloads (1)

Zubehör

Systemzubehör

Art.Nr. 6067654

Längsverbinder A2
Typ
RLVK 60 A2

kl. VKE: 10 Stück

Art.Nr. 7070353

Stoßstellenleiste A2
Typ
SSLB 100 A2

kl. VKE: 20 Stück

Art.Nr. 6036620

90°-Bogen 60 A2
Typ
RB 90 610 A2

kl. VKE: 1 Stück

Ausführungen

Breite
MKS 610 A2
Art.Nr.
6056016
Funktionserhalt
nein
Blechstärke
1 mm
Breite
100 mm
Oberfläche
blank, nachbehandelt
Werkstoff
Edelstahl, rostfrei 1.4301
Länge
3000 mm
MKS 620 A2
Art.Nr.
6056024
Oberfläche
blank, nachbehandelt
Breite
200 mm
Länge
3000 mm
Blechstärke
1 mm
Werkstoff
Edelstahl, rostfrei 1.4301
Funktionserhalt
nein

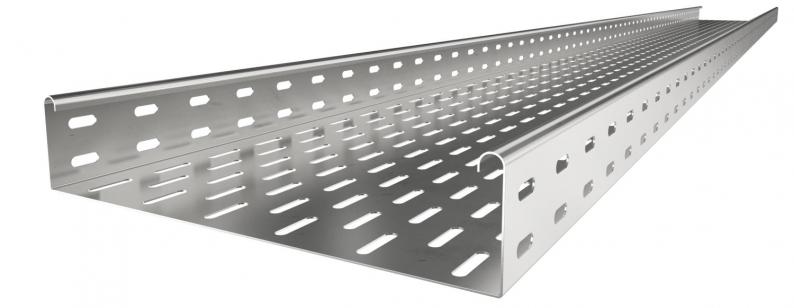

MKS 630 A2
Art.Nr.
6056040
Blechstärke
1 mm
Oberfläche
blank, nachbehandelt
Breite
300 mm
Länge
3000 mm
Funktionserhalt
nein
Werkstoff
Edelstahl, rostfrei 1.4301
MKS 640 A2
Art.Nr.
6056059
Breite
400 mm
Werkstoff
Edelstahl, rostfrei 1.4301
Oberfläche
blank, nachbehandelt
Länge
3000 mm
Blechstärke
1 mm
Funktionserhalt
nein
