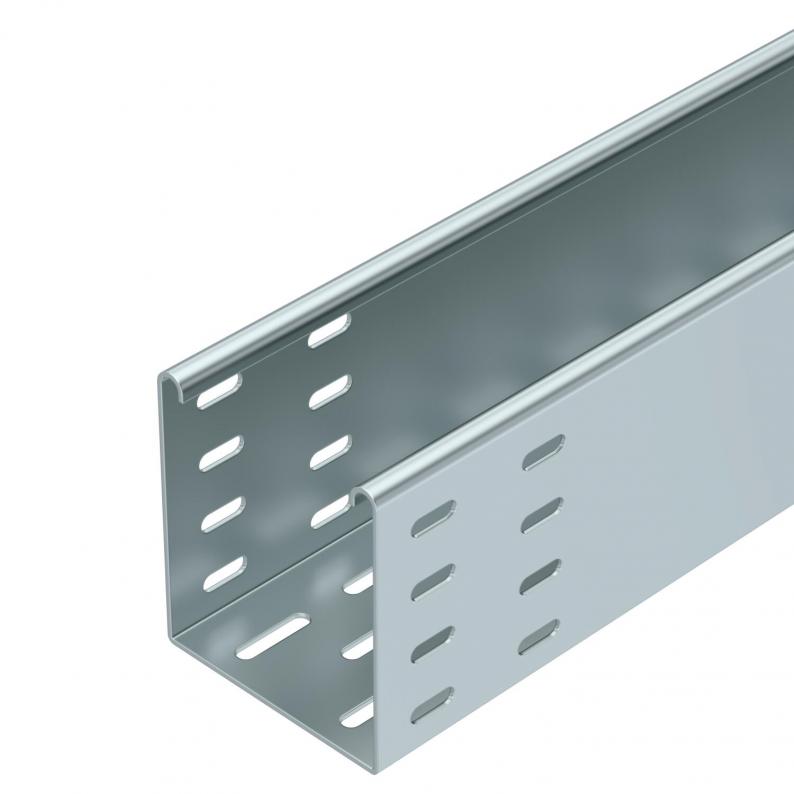

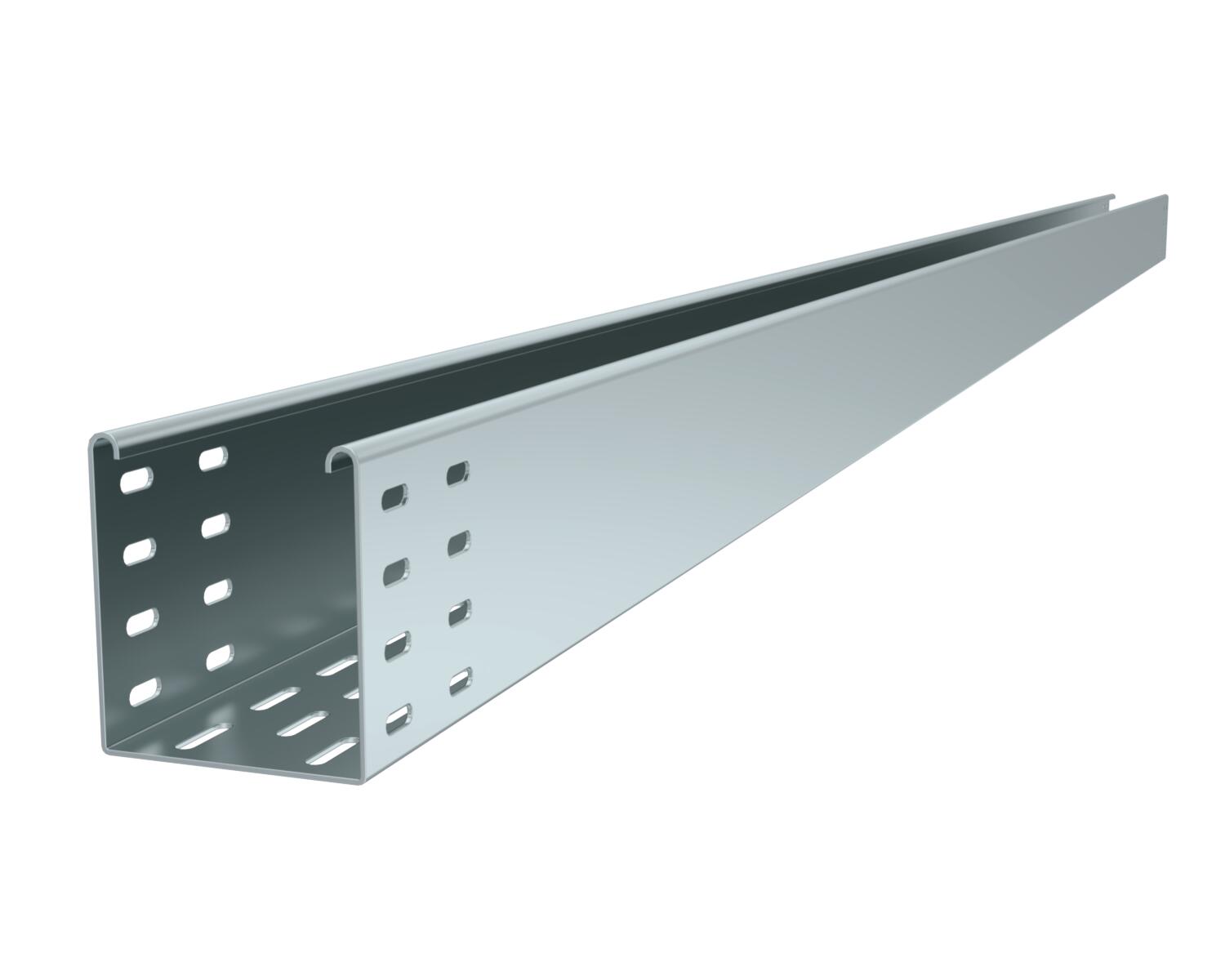

Kabelrinne BKRS 110 FS
Typ BKRS 1110 FS
|Art.Nr. 6061981
|EAN 4012196147007
Art.Nr. / Typ
Länge
Breite
Blechstärke
Funktionserhalt
nein
Oberfläche
bandverzinkt
Werkstoff
Stahl
kl. VKE: 3 m
3m
m
Beschreibung
Schweres, begehbares Kabelrinnen-System BKRS mit Bodenlochung, in 110 mm Seitenhöhe.
Magnetische Schirmdämpfung ohne Deckel 20 dB, mit Deckel 50 dB.
Magnetische Schirmdämpfung ohne Deckel 20 dB, mit Deckel 50 dB.
Die Kabelrinne ist beidseitig mit einer Verbinderlochung ausgestattet.
Längsverbinder sind anteilig separat zu bestellen.
Technische Daten

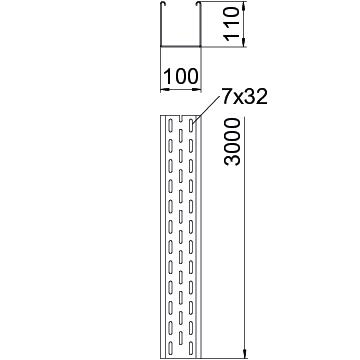

Abmessungen
| Länge | 3000 mm |
|---|---|
| Breite | 100 mm |
| Höhe | 110 mm |
| Maß L | 3000 mm |
| Maß B | 100 mm |
| Maß H | 110 mm |
Technische Daten
| Funktionserhalt | nein |
|---|---|
| Seitenlochung | nein |
| Ausführung Verbinder | ohne Verbinder |
| Weitspann-Ausführung | nein |
| Nutzquerschnitt | 96 cm² |
| Rostfreier Stahl, gebeizt | nein |
| Blechstärke | 2 mm |
| Montagelochung im Boden | ja |
| NATO Lochbild | nein |
| Nutzquerschnitt | 9600 mm² |
| Mit Oberteil | nein |
| Dimension | 110x100x3000 |
| Oberfläche | bandverzinkt |
| Werkstoff | Stahl |
| Farbe | zink |
| Belastungstesttyp nach IEC 61537 | Typ II |
| Art des Verbinders Kabeltragsystem | geschraubt |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 12,0361 kg CO2e / 1 Meter |
Belastungen
| Stützabstand 2,0m | 4,75 kN/m |
|---|---|
| Stützabstand 2,5m | 2,73 kN/m |
| Stützabstand 3,0m | 2 kN/m |
| Stützabstand 1,5m | 5,07 kN/m |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (1)
Erklärungen (4)
Zertifikate (1)
Anleitungen & Hilfen (5)
Artikelbilder (4)
3D Daten Downloads (2)
Ausschreibungstexte (2)
Zubehör
Systemzubehör
Montagezubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Länge
Breite
Funktionserhalt
Blechstärke
Oberfläche
Werkstoff
Art.Nr.
BKRS 1110 FS
3000
100
nein
2
bandverzinkt
Stahl
6061981
BKRS 1120 FS
3000
200
nein
2
bandverzinkt
Stahl
6061983

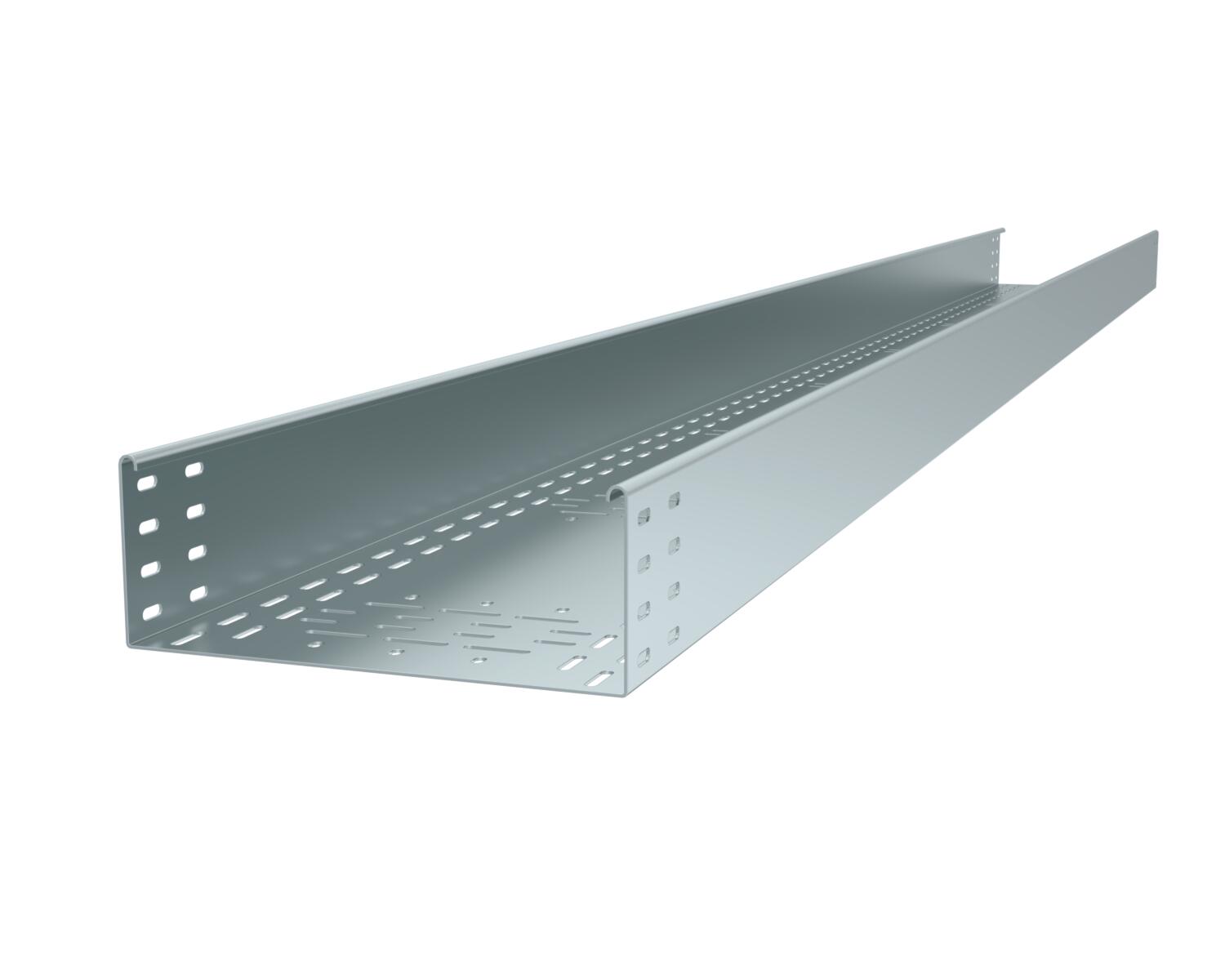

BKRS 1130 FS
3000
300
nein
2
bandverzinkt
Stahl
6061985
BKRS 1140 FS
3000
400
nein
2
bandverzinkt
Stahl
6061987
BKRS 1150 FS
3000
500
nein
2
bandverzinkt
Stahl
6061989
BKRS 1160 FS
3000
600
nein
2
bandverzinkt
Stahl
6061991
Breite
BKRS 1110 FS
Art.Nr.
6061981
Länge
3000
Breite
100
Funktionserhalt
nein
Blechstärke
2
Oberfläche
bandverzinkt
Werkstoff
Stahl
BKRS 1120 FS
Art.Nr.
6061983
Länge
3000
Breite
200
Funktionserhalt
nein
Blechstärke
2
Oberfläche
bandverzinkt
Werkstoff
Stahl
BKRS 1130 FS
Art.Nr.
6061985
Länge
3000
Breite
300
Funktionserhalt
nein
Blechstärke
2
Oberfläche
bandverzinkt
Werkstoff
Stahl
BKRS 1140 FS
Art.Nr.
6061987
Länge
3000
Breite
400
Funktionserhalt
nein
Blechstärke
2
Oberfläche
bandverzinkt
Werkstoff
Stahl
BKRS 1150 FS
Art.Nr.
6061989
Länge
3000
Breite
500
Funktionserhalt
nein
Blechstärke
2
Oberfläche
bandverzinkt
Werkstoff
Stahl
BKRS 1160 FS
Art.Nr.
6061991
Länge
3000
Breite
600
Funktionserhalt
nein
Blechstärke
2
Oberfläche
bandverzinkt
Werkstoff
Stahl
