Kabelleiter LG 110, 6 m VS FT
Typ LG 112 VS 6 FT
|Art.Nr. 6216465
|EAN 4012195065371
Art.Nr. / Typ
Länge
Breite
Holmstärke
kl. VKE: 6 m
6m
m
Beschreibung

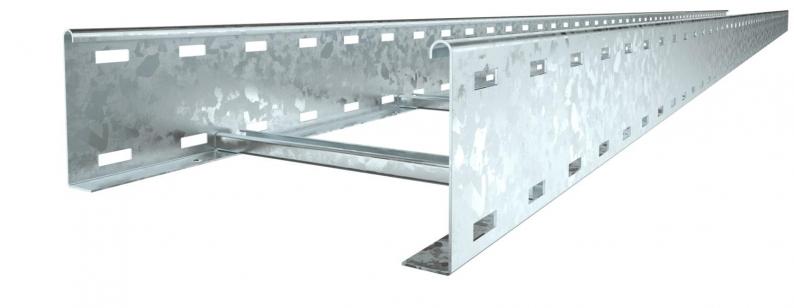

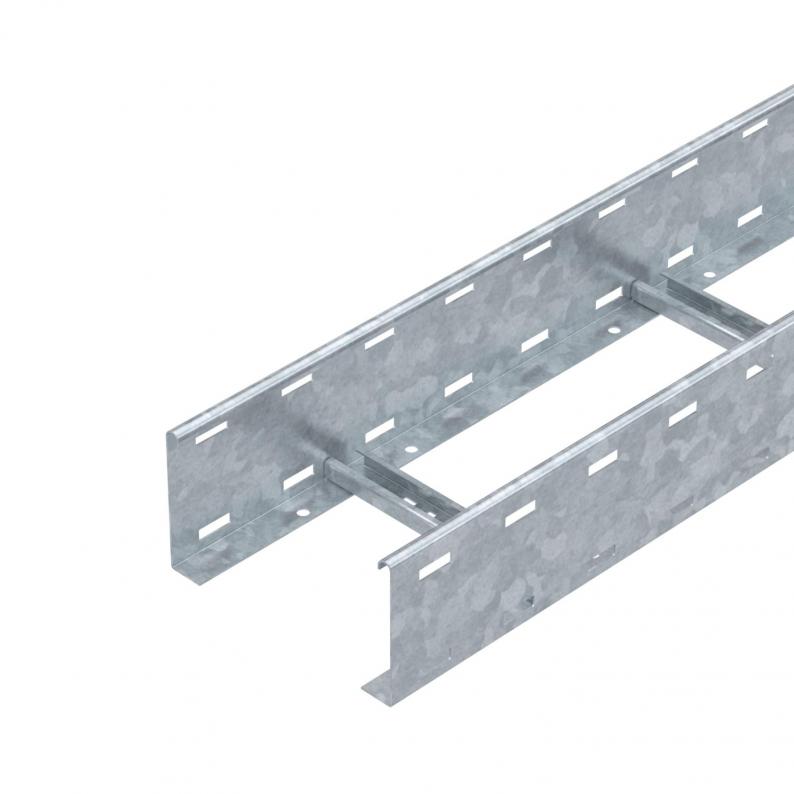

Kabelleiter mit gelochtem Seitenholm in der Seitenhöhe 110 mm mit eingenieteten, nach oben offenen C-Profil-Sprossen.
Magnetische Schirmdämpfung ohne Deckel 10 dB, mit Deckel 15 dB.
Magnetische Schirmdämpfung ohne Deckel 10 dB, mit Deckel 15 dB.
Die Kabelleiter wird in zusammengeklappter Ausführung geliefert.
Passende Bügelschelle 2056 H-Fuß, Typ BS-H….
Technische Daten

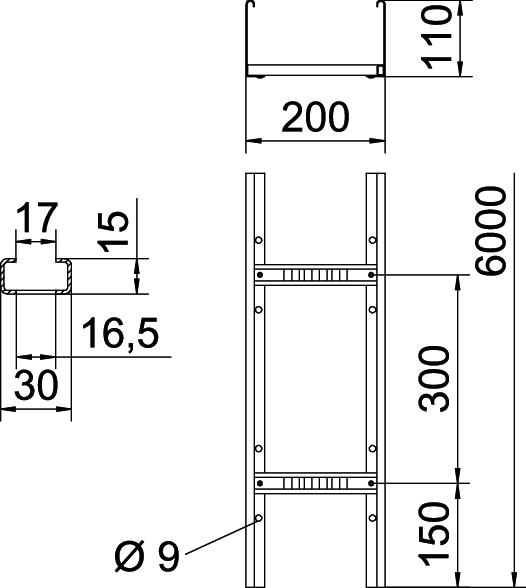

Abmessungen
| Länge | 6000 mm |
|---|---|
| Breite | 200 mm |
| Höhe | 110 mm |
| Maß B | 200 mm |
| Schlitzmaß Sprosse | 16,50 |
Technische Daten
| Funktionserhalt | nein |
|---|---|
| Seitenlochung | ja |
| Weitspann-Ausführung | nein |
| Nutzquerschnitt | 188 cm² |
| Rostfreier Stahl, gebeizt | nein |
| Nutzquerschnitt | 18800 mm² |
| Sprossenabstand | 300 mm |
| Ausführung der Sprossen | Profil gelocht |
| Ausführung des Seitenholms | flaches Profil |
| Befestigung der Sprosse | blindgenietet |
| Abmessung | 110x200x6000 |
| Holmstärke | 1,5 mm |
| Dimension | 110x200x6000 |
| Oberfläche | tauchfeuerverzinkt |
| Werkstoff | Stahl |
| Farbe | zink |
| Produktserie | LG-Serie |
Belastungen
| Stützabstand 2,0m | 3,1 kN/m |
|---|---|
| Stützabstand 2,5m | 2 kN/m |
| Stützabstand 3,0m | 1,4 kN/m |
| Stützabstand 3,5m | 0,9 kN/m |
| Stützabstand 4,0m | 0,65 kN/m |
| Stützabstand 4,5m | 0,55 kN/m |
| Stützabstand 5,0m | 0,5 kN/m |
| Stützabstand 6,0m | 0,15 kN/m |
Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
Stützweite in m
Holmdurchbiegung in mm bei zulässig kN/m
Belastungsschema beim Prüfverfahren
Belastungskurve mit Kabelrinne/-leiterbreite in mm
Holmdurchbiegungskurve je nach Stützweite
Umweltdaten
8,7567 kg CO2e / 1 MeterCO2 Fußabdruck (GWP) Cradle-to-Gate
| EPD Verified | Ja |
|---|---|
| Ablaufdatum EPD | 10.07.2029 |
| Deklarationsnummer EPD | EPD-KTO-17.0 |
| EPD-Standard / LCA-Standard (Normen) | DIN EN ISO 14025,EN 15804 + A2 |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 8,7567 kg CO2e / 1 Meter |
|---|---|
| CO₂ Fußabdruck Wert (GWP) | 8,7567 kg CO₂e |
| Ermittlungsdatum CO2 Wert | 2025-05-14T00:00:00.000+0200 |
| Deklarierte Einheit (LCA) | Meter |
| Menge der deklarierten Einheit (LCA) | 1 |
Zubehör
Systemzubehör
Artikel
Typ
Art.Nr.
Menge
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (4)
Erklärungen (5)
Anleitungen & Hilfen (2)
Artikelbilder (3)
3D Daten Downloads (1)
Ausschreibungstexte (2)
Ausführungen
Typ
Länge
Breite
Funktionserhalt
Holmstärke
Oberfläche
Werkstoff
Art.Nr.
LG 112 VS 6 FT
6000
200
nein
1,5
tauchfeuerverzinkt
Stahl
6216465
LG 113 VS 6 FT
6000
300
nein
1,5
tauchfeuerverzinkt
Stahl
6216468
LG 114 VS 6 FT
6000
400
nein
1,5
tauchfeuerverzinkt
Stahl
6216471
LG 115 VS 6 FT
6000
500
nein
1,5
tauchfeuerverzinkt
Stahl
6216474
LG 116 VS 6 FT
6000
600
nein
1,5
tauchfeuerverzinkt
Stahl
6216477
Breite
LG 112 VS 6 FT
Art.Nr.
6216465
Länge
6000
Breite
200
Funktionserhalt
nein
Holmstärke
1,5
Oberfläche
tauchfeuerverzinkt
Werkstoff
Stahl
LG 113 VS 6 FT
Art.Nr.
6216468
Länge
6000
Breite
300
Funktionserhalt
nein
Holmstärke
1,5
Oberfläche
tauchfeuerverzinkt
Werkstoff
Stahl
LG 114 VS 6 FT
Art.Nr.
6216471
Länge
6000
Breite
400
Funktionserhalt
nein
Holmstärke
1,5
Oberfläche
tauchfeuerverzinkt
Werkstoff
Stahl
LG 115 VS 6 FT
Art.Nr.
6216474
Länge
6000
Breite
500
Funktionserhalt
nein
Holmstärke
1,5
Oberfläche
tauchfeuerverzinkt
Werkstoff
Stahl
LG 116 VS 6 FT
Art.Nr.
6216477
Länge
6000
Breite
600
Funktionserhalt
nein
Holmstärke
1,5
Oberfläche
tauchfeuerverzinkt
Werkstoff
Stahl
