Kabelabzweigkasten X 10
Kabelabzweigkasten X 10
Art.Nr. 2005156 | EAN 4012196580613
Art.Nr. / Typ
Farbe
Anzahl der Einführungen
10
Lichte Innenmaße
177x137x110 mm
Schutzart
IP67
kl. VKE: 1 Stück
1Stück
Beschreibung

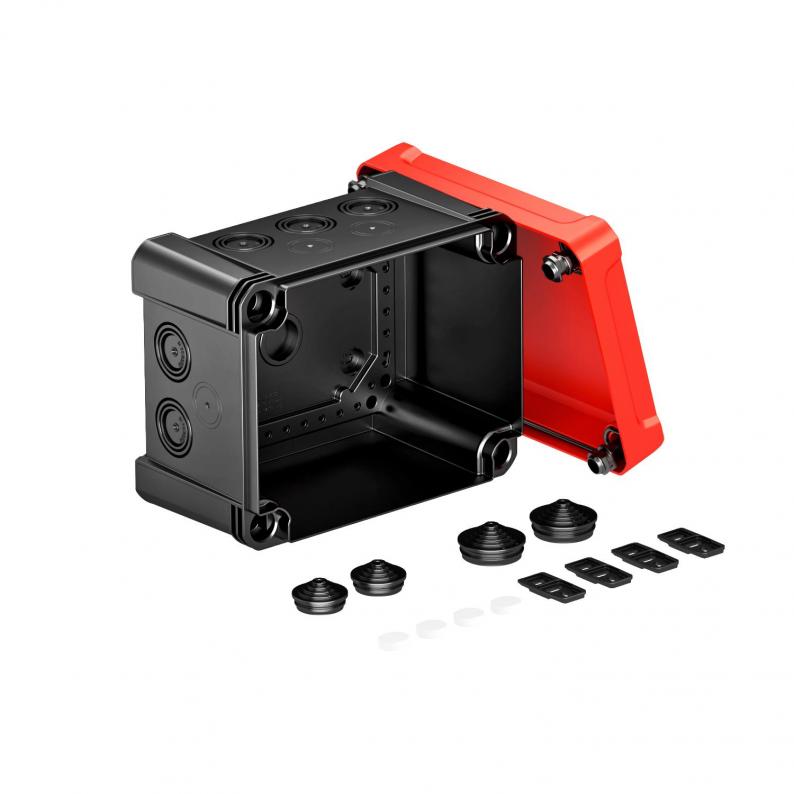

Kabelabzweigkasten zum Verbinden von Kabeln und Leitungen im Innen- und Außenbereich. Rechteckige Form mit Ausschlageinführungen. Geeignet für die Wand-/ Deckenmontage mit der Möglichkeit zur Außenbefestigung, Innenbefestigung oder Montage über die Eckdome. Besonders schlagfest mit IK09. Deckel mit Schnellverschluss, plombierbar. Hergestellt aus halogenfreien und UV-resistenten Materialien.
Kabelabzweigkasten gemäß DIN EN 60670. Flammwidrig nach DIN EN 60695-2-11, Prüftemperatur 650°C. Schlagfestigkeit IK09 gemäß DIN EN 50102. Schutzart IP67 gemäß DIN EN 60529.
Das Unterteil ist schwarz ind der Deckel ist Sigmalrot mit schwarzen Befestigungselementen.
Kabelabzweigkasten gemäß DIN EN 60670. Flammwidrig nach DIN EN 60695-2-11, Prüftemperatur 650°C. Schlagfestigkeit IK09 gemäß DIN EN 50102. Schutzart IP67 gemäß DIN EN 60529.
Das Unterteil ist schwarz ind der Deckel ist Sigmalrot mit schwarzen Befestigungselementen.
Technische Daten
Technische Daten
| Anreihbar | ja |
|---|---|
| Anzahl der Einführungen | 10 |
| Art der Einführung | Stufenmembran abschneidbar |
| Art der Gehäusedurchführung | Vorprägung |
| Bemessungsisolationsspannung Ui | 750 V |
| Bestückung | ohne |
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 2,2597 kg CO₂e / 1 Stück |
| Deckel | nicht transparent |
| Deckelbefestigung | geschraubt |
| Dimension | 190x150x125 |
| Einführung von Hinten | nein |
| Explosionsgeprüfte Ausführung | nein |
| Farbe | schwarz / rot |
| flammwidrig | nach VDE 0471/DIN 695 Teil 2-1, Prüftemperatur 650°C |
| Form | rechteckig |
| Glasfaserverstärkt | ja |
| Halogenfrei | ja |
| Max. Leiterquerschnitt | 10 mm² |
| Mit Abschirmung | nein |
| Mit Deckel | ja |
| Montageart | Wand-/ Deckenmontage |
| Nennquerschnitt max. | 10 mm² |
| Nennquerschnitt min. | 4 mm² |
| Nennspannung | 750 V |
| Plombierbar | ja |
| Schlagfest | ja |
| Schutzart | IP67 |
| Schutzgrad IK-Code | IK09 |
| Temperatureinsatzbereich max. | 60 °C |
| Temperatureinsatzbereich min. | -5 °C |
| Transparenter Deckel | nein |
| Werkstoff | Polycarbonat |
| Witterungsbeständig | ja |

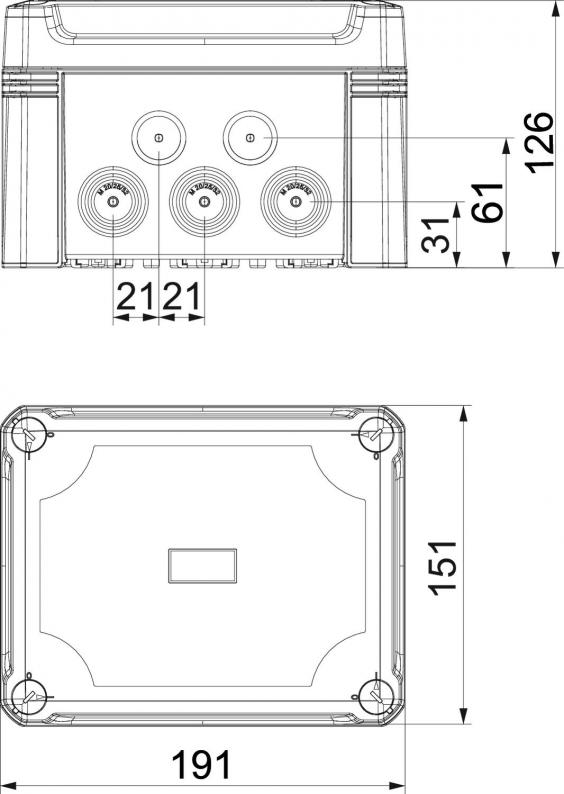

Abmessungen
| Breite | 151 mm |
|---|---|
| Höhe | 126 mm |
| Länge | 191 mm |
| Lichte Innenmaße | 177x137x110 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (4)
Erklärungen (4)
Zertifikate (1)
Anleitungen & Hilfen (2)
Artikelbilder (2)
Ausführungen
Typ
Anzahl der Einführungen
Lichte Innenmaße
Schutzart
Farbe
Art.Nr.
X10 LGR
10
177x137x110 mm
IP67
lichtgrau; RAL 7035
2005016
X10 LGR-TR
10
177x137x110 mm
IP67
grau / transparent
2005066
X10 SW
10
177x137x110 mm
IP67
graphitschwarz; RAL 9011
2005126
X10 SW-RO
10
177x137x110 mm
IP67
schwarz / rot
2005156
Farbe
X10 LGR
Art.Nr.
2005016
Anzahl der Einführungen
10
Lichte Innenmaße
177x137x110 mm
Schutzart
IP67
Farbe
lichtgrau; RAL 7035
X10 LGR-TR
Art.Nr.
2005066
Farbe
grau / transparent
Anzahl der Einführungen
10
Schutzart
IP67
Lichte Innenmaße
177x137x110 mm
X10 SW
Art.Nr.
2005126
Schutzart
IP67
Lichte Innenmaße
177x137x110 mm
Farbe
graphitschwarz; RAL 9011
Anzahl der Einführungen
10
X10 SW-RO
Art.Nr.
2005156
Anzahl der Einführungen
10
Farbe
schwarz / rot
Schutzart
IP67
Lichte Innenmaße
177x137x110 mm
