Kabelabzweigkasten B 9 T, Durchstoßmembran, mit Klemmleiste, PG
Art.Nr. 2001802 | EAN 4012195879671
Art.Nr. / Typ
2001802 / B 9 T 5
Anzahl der Einführungen
9
Schutzart
IP67
Lichte Innenmaße
98x98x40 mm
Farbe
lichtgrau; RAL 7035
kl. VKE: 5 Stück
5Stück
Beschreibung
Der Kabelabzweigkasten B9/T... besteht aus zwei verschiedenen halogenfreien Kunststoffkomponenten. Er hat 8 Gewindeeinführungen mit Durchstoßmembranen (7 x PG16 seitlich und 1 x PG16 im Boden) sowie eine Membraneinführung im Boden für Kabeldurchmesser bis 15 mm. Bei Verwendung der Kabelverschraubungen (zusätzliche Zugentlastung) ist ein Entfernen der Membran nicht erforderlich (Zeitgewinn). Schutzart IP 67 bei Durchstoßmembrane und bei Kabelverschraubung ohne Entfernen der Durchstoßmembrane.
Nennspannung 400 V; Nennquerschnitt 4 ÷ 6 mm².
Der Deckel wird mit 4 vormontierten, unverlierbaren Deckelschnellbefestigungen verschraubt (180°). Die Befestigungslöcher sind zusätzlich mit einer weichen Kunststoffkomponente ausgespritzt, für Schraubendurchmesser 5 mm (Abstand 75 mm). Lichte Innenmaße 98x98x40
B9/T mit VBX/KL 60
2 Befestigungsschraubenabdeckkappen,
1 Klemmleiste VBX/KL 60 und 1 Befestigungsschraube
Nennspannung 400 V; Nennquerschnitt 4 ÷ 6 mm².
Der Deckel wird mit 4 vormontierten, unverlierbaren Deckelschnellbefestigungen verschraubt (180°). Die Befestigungslöcher sind zusätzlich mit einer weichen Kunststoffkomponente ausgespritzt, für Schraubendurchmesser 5 mm (Abstand 75 mm). Lichte Innenmaße 98x98x40
B9/T mit VBX/KL 60
2 Befestigungsschraubenabdeckkappen,
1 Klemmleiste VBX/KL 60 und 1 Befestigungsschraube
Technische Daten
Technische Daten
| Anreihbar | ja |
|---|---|
| Anzahl der Einführungen | 9 |
| Art der Einführung | Kabel/Verschraubung |
| Art der Einführung | Kabel |
| Art der Gehäusedurchführung | Gewinde und Dichtmembran |
| Bemessungsisolationsspannung Ui | 400 V |
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 1,7412 kg CO₂e / 1 Stück |
| Dimension | 110x110x50 |
| Einführung von Hinten | ja |
| Explosionsgeprüfte Ausführung | nein |
| Farbe | lichtgrau; RAL 7035 |
| flammwidrig | nach VDE 0471/DIN 695 Teil 2-1, Prüftemperatur 650°C |
| Funktionserhalt | ohne |
| für Ex-Zone | ohne |
| für Ex-Zone Gas | ohne |
| für Ex-Zone Staub | ohne |
| Halogenfrei | ja |
| Max. Leiterquerschnitt | 6 mm² |
| Mit Deckel | ja |
| Montageart | Wand-/ Deckenmontage |
| Nennquerschnitt max. | 6 mm² |
| Nennquerschnitt min. | 4 mm² |
| Nennspannung | 400 V |
| Plombierbar | ja |
| Schutzart | IP67 |
| Temperatureinsatzbereich max. | 60 °C |
| Temperatureinsatzbereich min. | -5 °C |
| Werkstoff | Polypropylen |
| Witterungsbeständig | nein |

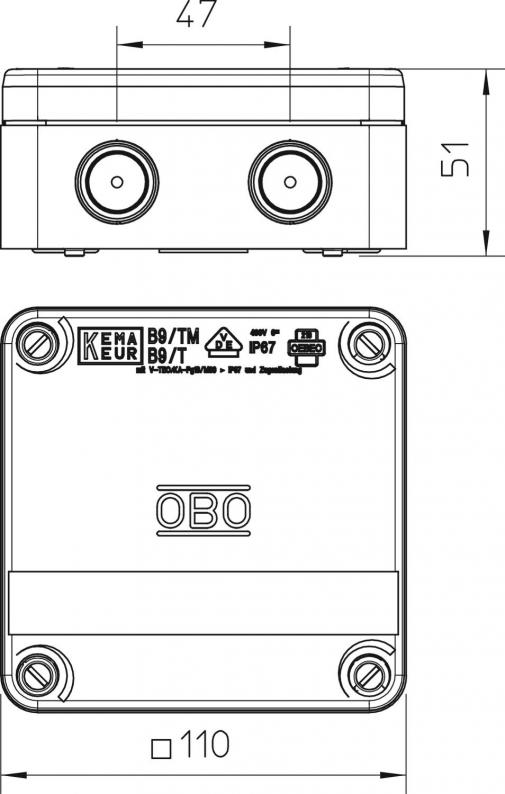

Abmessungen
| Breite | 110 mm |
|---|---|
| Höhe | 51 mm |
| Länge | 110 mm |
| Lichte Innenmaße | 98x98x40 mm |
