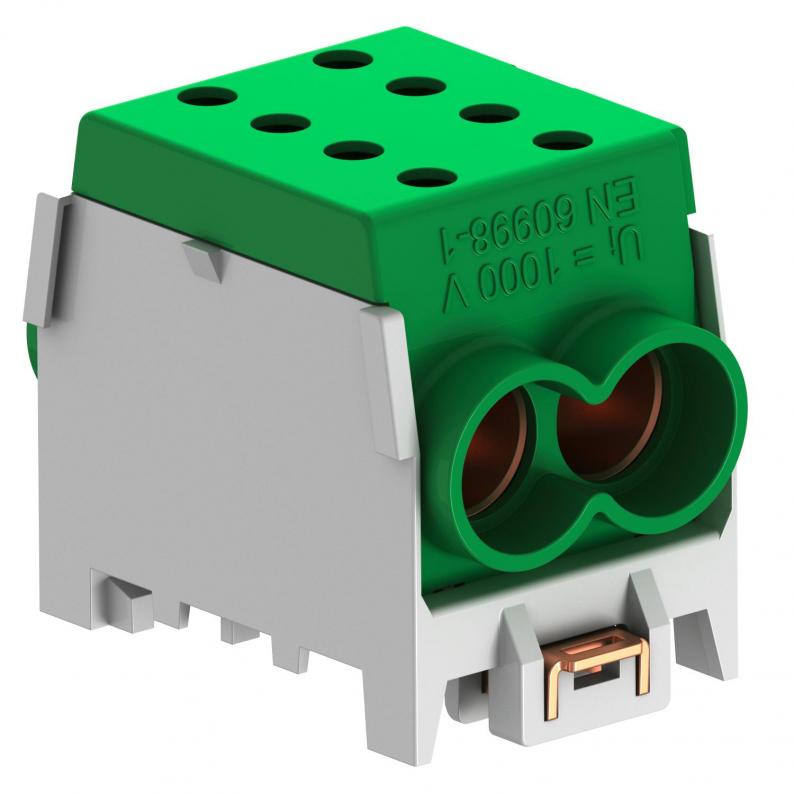

Hauptleitungsabzweigklemme, 1-polig
Typ HLAK 1-2x70 GRGN | Art.Nr. 2009044 | EAN 4012196614363
Art.Nr. / Typ
Farbe
Anschlussart
schrauben
kl. VKE: 1 Stück
1Stück
Beschreibung
1-polige Hauptleitungsabzweigklemme 4 x 70 mm² Leiteranschlussquerschnitten pro Pol. Mit 2 Schrauben pro Klemmstelle für einen sicheren Kontaktdruck. Hochfeste Schnellbefestigung aus verzinktem Stahlblech zur einfachen Montage auf Tragschienen.
Klemmabdeckungen sind in den üblichen Leiterfarben lieferbar.
Klemmabdeckungen sind in den üblichen Leiterfarben lieferbar.
Technische Daten
Abmessungen
| Breite | 55 mm |
|---|---|
| Höhe | 40 mm |
Technische Daten
| Schlagfest | ja |
|---|---|
| Umgebungstemperatur | 40 °C |
| Halogenfrei | ja |
| Polzahl | 1 |
| Nennstrom | 190 A |
| Nennspannung | 960 V |
| Isolierstoff | Thermoplast |
| Geeignet für Massivleiter | ja |
| Geeignet für flexible Leiter | nein |
| Geeignet für mehrdrahtige Leiter | ja |
| Max. Kabelquerschnitt | 70 mm² |
| Transparent | nein |
| Mit Betätigungshebeln | nein |
| Anzahl der Klemmstellen je Pol | 4 |
| Max. Leiterquerschnitt | 70 mm² |
| VDE geprüft | ja |
| Anschlussposition | oben/unten |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse min. | 4 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse max. | 50 mm² |
| Anschließbarer Leiterquerschnitt eindrähtig min. | 4 mm² |
| Anschließbarer Leiterquerschnitt eindrähtig max. | 70 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig min. | 4 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig max. | 70 mm² |
| Geeignet für Rundleiteranschluss | ja |
| Geeignet für Sektorleiteranschluss | ja |
| Geeignet für Bandleiteranschluss | nein |
| Max. Bemessungsbetriebsstrom Ie | 190 A |
| Nennquerschnitt min. | 70 mm² |
| Anschlussart | schrauben |
| ROHS Konform | ja |
| Anzahl der Klemmstellen | 4 |
| Anschlussquerschnitt mehrdrähtig min. | 4 mm² |
| Anschlussquerschnitt mehrdrähtig max. | 70 mm² |
| Temperatureinsatzbereich min. | -25 °C |
| Temperatureinsatzbereich max. | 70 °C |
| flammwidrig | nach VDE 0471/DIN 695 Teil 2-1, Prüftemperatur 960°C |
| Dimension | 70/70mm² |
| Farbe | grau / grün |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 0,037 kg CO2e / 1 Stück |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (1)
Erklärungen (4)
Artikelbilder (2)
Ausschreibungstexte (2)
Ausführungen
Typ
Anschlussart
Farbe
Art.Nr.
HLAK 1-2x70 GR
schrauben
grau
2009042
HLAK 1-2x70 GRGN
schrauben
grau / grün
2009044
HLAK 1-2x70 GRBL
schrauben
grau / blau
2009046
Farbe
HLAK 1-2x70 GR
Art.Nr.
2009042
Anschlussart
schrauben
Farbe
grau
HLAK 1-2x70 GRGN
Art.Nr.
2009044
Anschlussart
schrauben
Farbe
grau / grün
HLAK 1-2x70 GRBL
Art.Nr.
2009046
Anschlussart
schrauben
Farbe
grau / blau
