Gitterrinne GR-Magic® 55 A4
Gitterrinne GR-Magic® 55 A4
Art.Nr. 6001093 | EAN 4012195166078
Art.Nr. / Typ
Funktionserhalt
Draht-Durchmesser
Breite
Nutzquerschnitt
Höhe
55 mm
Länge
3000 mm
kl. VKE: 3 m
3m
Beschreibung

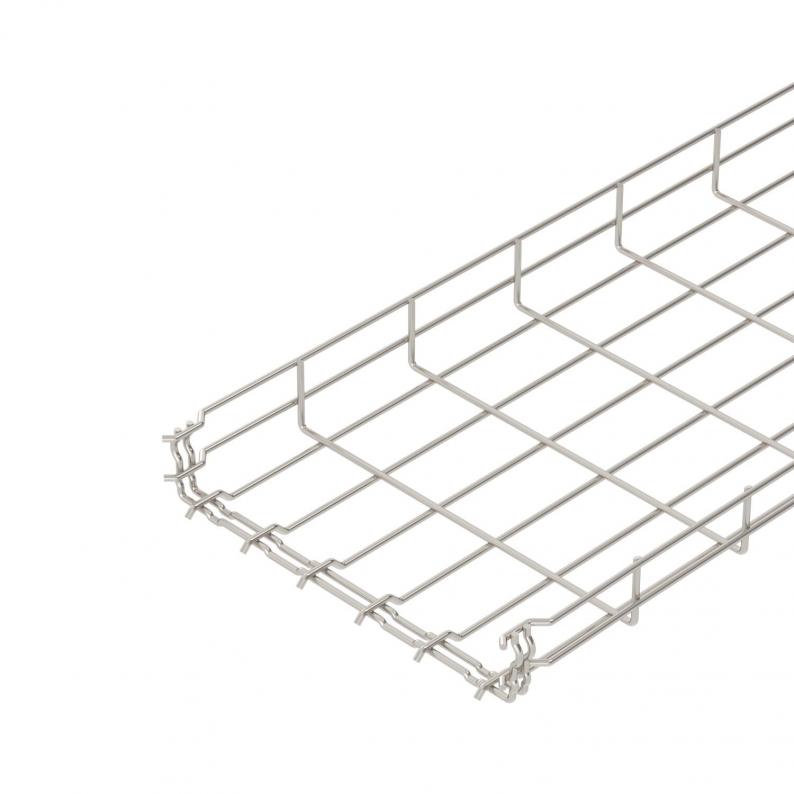

Gitterrinne mit angeformtem Verbinder in der Seitenhöhe 55 mm.
Magnetische Schirmdämpfung ohne Deckel 15 dB, mit Deckel 25 dB.
Magnetische Schirmdämpfung ohne Deckel 15 dB, mit Deckel 25 dB.
Technische Daten
Technische Daten
| Art des Verbinders Kabeltragsystem | Klickbefestigung |
|---|---|
| Ausführung Verbinder | integrierter Verbinder |
| Belastungstesttyp nach IEC 61537 | Typ II |
| Brandschutz | Funktionserhalt kabelspezifische Tragkonstruktion |
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 9,7686 kg CO₂e / 1 Meter |
| Dimension | 55x300x3000 |
| Draht-Durchmesser | 4,8 mm |
| Farbe | edelstahl |
| Funktionserhalt | ja |
| Integrierte Trennwand | ohne |
| Nutzquerschnitt | 12900 mm² |
| Nutzquerschnitt | 129 cm² |
| Oberfläche | blank, nachbehandelt |
| Profilform | U-Form |
| Rostfreier Stahl, gebeizt | ja |
| Schraublose Verbinder | ja |
| Weitspann-Ausführung | nein |
| Werkstoff | Edelstahl, rostfrei 1.4401 |

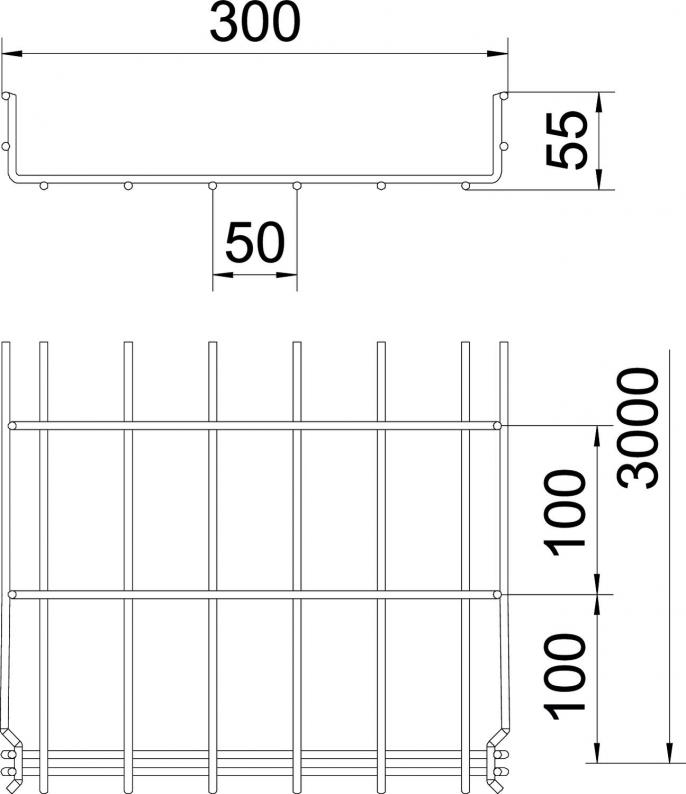

Abmessungen
| Breite | 300 mm |
|---|---|
| Höhe | 55 mm |
| Länge | 3000 mm |
| Maß B | 300 mm |
| Maß H | 58 mm |
Belastungen
| Stützabstand 1,0m | 0,7 kN/m |
|---|---|
| Stützabstand 1,5m | 0,5 kN/m |
| Stützabstand 2,0m | 0,25 kN/m |
| Stützabstand 2,5m | 0,2 kN/m |
Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
Stützweite in m
Holmdurchbiegung in mm bei zulässig kN/m
Belastungsschema beim Prüfverfahren
Belastungskurve mit Kabelrinne/-leiterbreite in mm
Holmdurchbiegungskurve je nach Stützweite
Downloads
0 ausgewählt
NOT DEFINED DOWNLOAD_GROUP_TYPE: 34 (1)
Datenblatt (1)
Kataloge & Broschüren (9)
Erklärungen (4)
Zertifikate (3)
Anleitungen & Hilfen (3)
Artikelbilder (2)
3D Daten Downloads (1)
Zubehör
Montagezubehör
Systemzubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Funktionserhalt
Höhe
Draht-Durchmesser
Breite
Länge
Nutzquerschnitt
Art.Nr.
GRM 55 50 A4
ja
55 mm
3,9 mm
50 mm
3000 mm
16 cm²
6001087
GRM 55 100 A4
ja
55 mm
3,9 mm
100 mm
3000 mm
40 cm²
6001088
GRM 55 150 A4
ja
55 mm
3,9 mm
150 mm
3000 mm
63 cm²
6001090
GRM 55 200 A4
ja
55 mm
3,9 mm
200 mm
3000 mm
87 cm²
6001091
GRM 55 300 A4
ja
55 mm
4,8 mm
300 mm
3000 mm
129 cm²
6001093
GRM 55 400 A4
ja
55 mm
4,8 mm
400 mm
3000 mm
175 cm²
6001095
GRM 55 500 A4
nein
55 mm
4,8 mm
500 mm
3000 mm
220 cm²
6001097
GRM 55 600 A4
nein
55 mm
4,8 mm
600 mm
3000 mm
265 cm²
6001099
