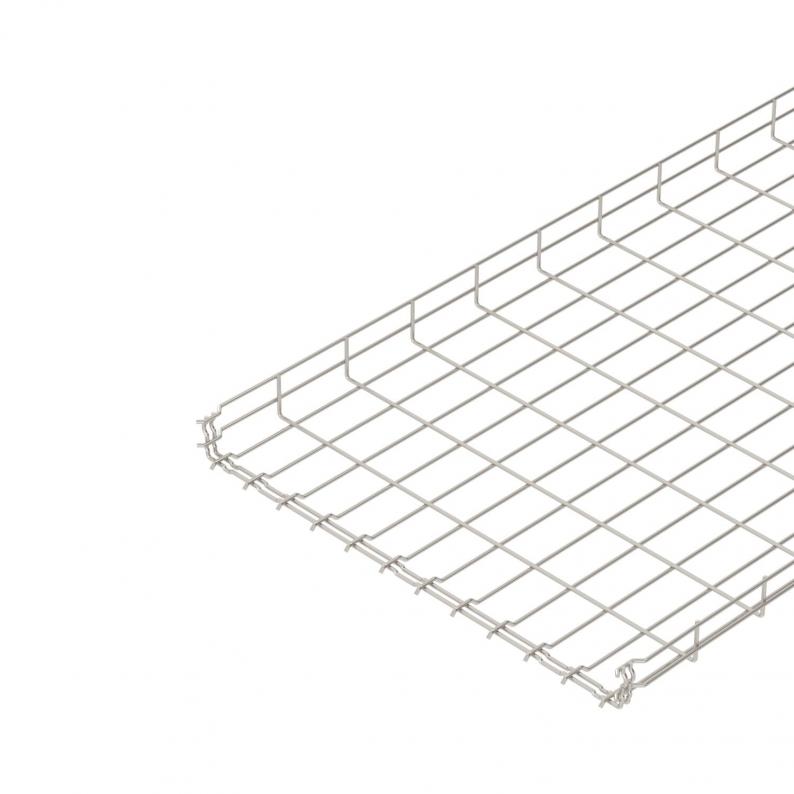

Gitterrinne GR-Magic® 55 A2
Gitterrinne GR-Magic® 55 A2
Art.Nr. 6001085 | EAN 4012196102310
Art.Nr. / Typ
Funktionserhalt
Breite
Draht-Durchmesser
Nutzquerschnitt
Höhe
55 mm
Länge
3000 mm
kl. VKE: 3 m
3m
Beschreibung

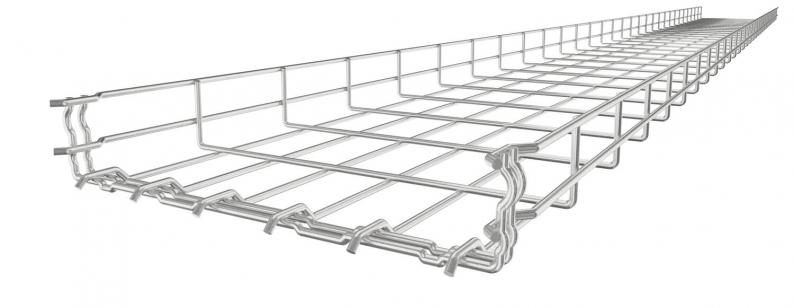

Gitterrinne mit angeformtem Verbinder in der Seitenhöhe 55 mm.
Magnetische Schirmdämpfung ohne Deckel 15 dB, mit Deckel 25 dB.
Magnetische Schirmdämpfung ohne Deckel 15 dB, mit Deckel 25 dB.
Technische Daten
Technische Daten
| Art des Verbinders Kabeltragsystem | Klickbefestigung |
|---|---|
| Ausführung Verbinder | integrierter Verbinder |
| Belastungstesttyp nach IEC 61537 | Typ II |
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 15,9656 kg CO₂e / 1 Meter |
| Dimension | 55x600x3000 |
| Draht-Durchmesser | 4,8 mm |
| Farbe | edelstahl |
| Funktionserhalt | nein |
| Integrierte Trennwand | ohne |
| Nutzquerschnitt | 265 cm² |
| Nutzquerschnitt | 26500 mm² |
| Oberfläche | blank, nachbehandelt |
| Profilform | U-Form |
| Rostfreier Stahl, gebeizt | ja |
| Schraublose Verbinder | ja |
| Werkstoff | Edelstahl, rostfrei 1.4301 |

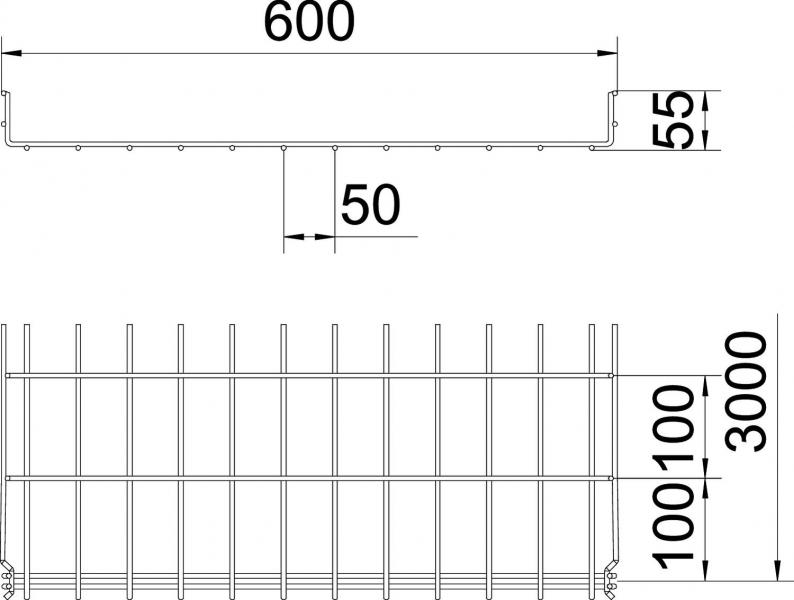

Abmessungen
| Breite | 600 mm |
|---|---|
| Höhe | 55 mm |
| Länge | 3000 mm |
| Maß B | 600 mm |
| Maß H | 58 mm |
Belastungen
| Stützabstand 1,0m | 0,9 kN/m |
|---|---|
| Stützabstand 1,5m | 0,6 kN/m |
| Stützabstand 2,0m | 0,3 kN/m |
| Stützabstand 2,5m | 0,25 kN/m |
Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
Stützweite in m
Holmdurchbiegung in mm bei zulässig kN/m
Belastungsschema beim Prüfverfahren
Belastungskurve mit Kabelrinne/-leiterbreite in mm
Holmdurchbiegungskurve je nach Stützweite
Downloads
0 ausgewählt
NOT DEFINED DOWNLOAD_GROUP_TYPE: 34 (1)
Datenblatt (1)
Kataloge & Broschüren (8)
Erklärungen (4)
Zertifikate (2)
Anleitungen & Hilfen (3)
Artikelbilder (2)
3D Daten Downloads (1)
Zubehör
Montagezubehör
Systemzubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Funktionserhalt
Breite
Höhe
Draht-Durchmesser
Länge
Nutzquerschnitt
Art.Nr.
GRM 55 50 A2
ja
50 mm
55 mm
3,9 mm
3000 mm
16 cm²
6001070
GRM 55 100 A2
ja
100 mm
55 mm
3,9 mm
3000 mm
40 cm²
6001072
GRM 55 150 A2
ja
150 mm
55 mm
3,9 mm
3000 mm
63 cm²
6001074
GRM 55 200 A2
ja
200 mm
55 mm
3,9 mm
3000 mm
87 cm²
6001076
GRM 55 300 A2
ja
300 mm
55 mm
4,8 mm
3000 mm
129 cm²
6001078
GRM 55 400 A2
ja
400 mm
55 mm
4,8 mm
3000 mm
175 cm²
6001080
GRM 55 500 A2
nein
500 mm
55 mm
4,8 mm
3000 mm
220 cm²
6001082
GRM 55 600 A2
nein
600 mm
55 mm
4,8 mm
3000 mm
265 cm²
6001085
