Gitterrinne GR-Magic® 55 A2
Gitterrinne GR-Magic® 55 A2
Art.Nr. 6001076 | EAN 4012196101412
Art.Nr. / Typ
Breite
Draht-Durchmesser
Funktionserhalt
Nutzquerschnitt
Höhe
55 mm
Länge
3000 mm
kl. VKE: 3 m
3m
Beschreibung
Gitterrinne mit angeformtem Verbinder in der Seitenhöhe 55 mm.
Magnetische Schirmdämpfung ohne Deckel 15 dB, mit Deckel 25 dB.
Magnetische Schirmdämpfung ohne Deckel 15 dB, mit Deckel 25 dB.
Technische Daten
Technische Daten
| Art des Verbinders Kabeltragsystem | Klickbefestigung |
|---|---|
| Ausführung Verbinder | integrierter Verbinder |
| Belastungstesttyp nach IEC 61537 | Typ II |
| Brandschutz | Funktionserhalt kabelspezifische Tragkonstruktion |
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 4,9968 kg CO₂e / 1 Meter |
| Dimension | 55x200x3000 |
| Draht-Durchmesser | 3,9 mm |
| Farbe | edelstahl |
| Funktionserhalt | ja |
| Integrierte Trennwand | ohne |
| Nutzquerschnitt | 8700 mm² |
| Nutzquerschnitt | 87 cm² |
| Oberfläche | blank, nachbehandelt |
| Profilform | U-Form |
| Rostfreier Stahl, gebeizt | ja |
| Schraublose Verbinder | ja |
| Werkstoff | Edelstahl, rostfrei 1.4301 |

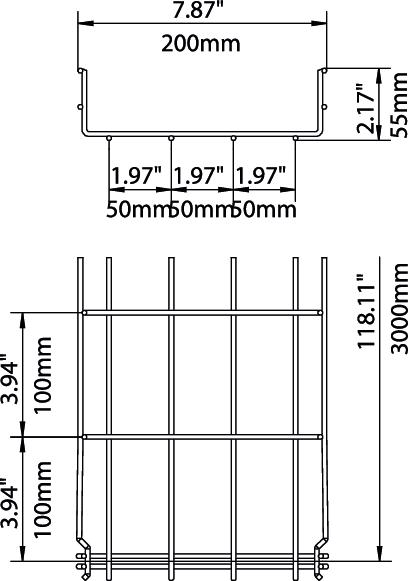

Abmessungen
| Breite | 200 mm |
|---|---|
| Höhe | 55 mm |
| Länge | 3000 mm |
| Maß B | 200 mm |
| Maß H | 58 mm |
Belastungen
| Stützabstand 1,0m | 0,35 kN/m |
|---|---|
| Stützabstand 1,5m | 0,2 kN/m |
| Stützabstand 2,0m | 0,1 kN/m |
| Stützabstand 2,5m | 0,1 kN/m |
Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
Stützweite in m
Holmdurchbiegung in mm bei zulässig kN/m
Belastungsschema beim Prüfverfahren
Belastungskurve mit Kabelrinne/-leiterbreite in mm
Holmdurchbiegungskurve je nach Stützweite
Downloads
0 ausgewählt
NOT DEFINED DOWNLOAD_GROUP_TYPE: 34 (1)
Datenblatt (1)
Kataloge & Broschüren (9)
Erklärungen (5)
Zertifikate (3)
Anleitungen & Hilfen (3)
Artikelbilder (2)
3D Daten Downloads (2)
Zubehör
Montagezubehör
Systemzubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Höhe
Länge
Breite
Draht-Durchmesser
Funktionserhalt
Nutzquerschnitt
Art.Nr.
GRM 55 50 A2
55 mm
3000 mm
50 mm
3,9 mm
ja
16 cm²
6001070
GRM 55 100 A2
55 mm
3000 mm
100 mm
3,9 mm
ja
40 cm²
6001072
GRM 55 150 A2
55 mm
3000 mm
150 mm
3,9 mm
ja
63 cm²
6001074
GRM 55 200 A2
55 mm
3000 mm
200 mm
3,9 mm
ja
87 cm²
6001076
GRM 55 300 A2
55 mm
3000 mm
300 mm
4,8 mm
ja
129 cm²
6001078
GRM 55 400 A2
55 mm
3000 mm
400 mm
4,8 mm
ja
175 cm²
6001080
GRM 55 500 A2
55 mm
3000 mm
500 mm
4,8 mm
nein
220 cm²
6001082
GRM 55 600 A2
55 mm
3000 mm
600 mm
4,8 mm
nein
265 cm²
6001085
Breite
Draht-Durchmesser
Funktionserhalt
Nutzquerschnitt
GRM 55 50 A2
Art.Nr.
6001070
Höhe
55 mm
Länge
3000 mm
Breite
50 mm
Draht-Durchmesser
3,9 mm
Funktionserhalt
ja
Nutzquerschnitt
16 cm²
GRM 55 100 A2
Art.Nr.
6001072
Höhe
55 mm
Breite
100 mm
Nutzquerschnitt
40 cm²
Funktionserhalt
ja
Draht-Durchmesser
3,9 mm
Länge
3000 mm
GRM 55 150 A2
Art.Nr.
6001074
Breite
150 mm
Höhe
55 mm
Länge
3000 mm
Draht-Durchmesser
3,9 mm
Nutzquerschnitt
63 cm²
Funktionserhalt
ja
GRM 55 200 A2
Art.Nr.
6001076
Funktionserhalt
ja
Länge
3000 mm
Höhe
55 mm
Nutzquerschnitt
87 cm²
Breite
200 mm
Draht-Durchmesser
3,9 mm
GRM 55 300 A2
Art.Nr.
6001078
Draht-Durchmesser
4,8 mm
Länge
3000 mm
Nutzquerschnitt
129 cm²
Funktionserhalt
ja
Höhe
55 mm
Breite
300 mm
GRM 55 400 A2
Art.Nr.
6001080
Breite
400 mm
Höhe
55 mm
Nutzquerschnitt
175 cm²
Draht-Durchmesser
4,8 mm
Funktionserhalt
ja
Länge
3000 mm
GRM 55 500 A2
Art.Nr.
6001082
Höhe
55 mm
Nutzquerschnitt
220 cm²
Funktionserhalt
nein
Draht-Durchmesser
4,8 mm
Breite
500 mm
Länge
3000 mm
GRM 55 600 A2
Art.Nr.
6001085
Funktionserhalt
nein
Breite
600 mm
Höhe
55 mm
Draht-Durchmesser
4,8 mm
Nutzquerschnitt
265 cm²
Länge
3000 mm
