Gitterrinne GR-Magic® 55 A2
Gitterrinne GR-Magic® 55 A2
Art.Nr. 6001074 | EAN 4012196101351
Art.Nr. / Typ
Draht-Durchmesser
Nutzquerschnitt
Funktionserhalt
Breite
Länge
3000 mm
Höhe
55 mm
kl. VKE: 3 m
3m
Beschreibung

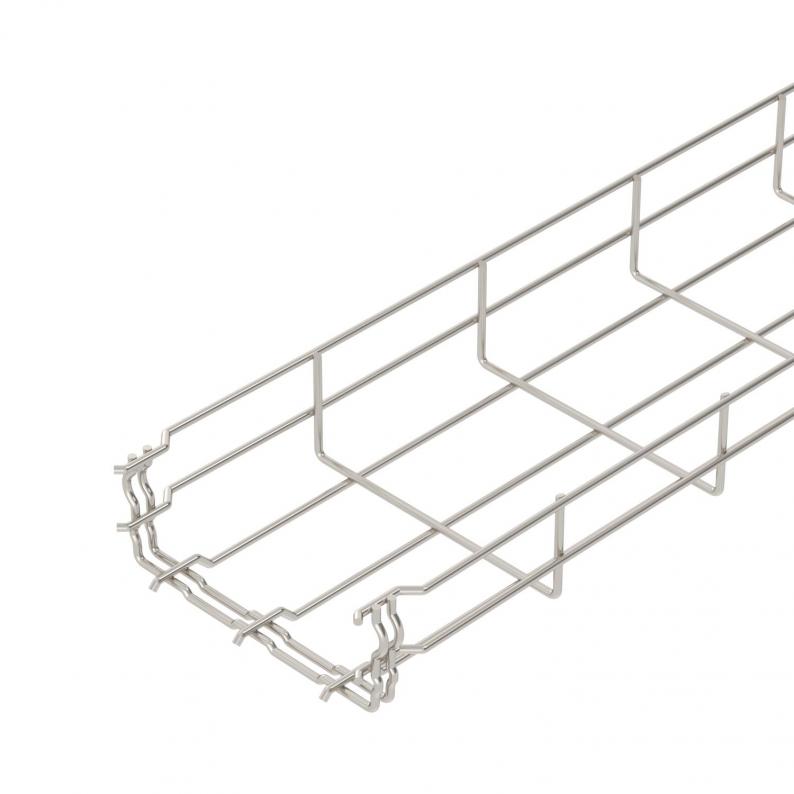

Gitterrinne mit angeformtem Verbinder in der Seitenhöhe 55 mm.
Magnetische Schirmdämpfung ohne Deckel 15 dB, mit Deckel 25 dB.
Magnetische Schirmdämpfung ohne Deckel 15 dB, mit Deckel 25 dB.
Technische Daten
Technische Daten
| Art des Verbinders Kabeltragsystem | Klickbefestigung |
|---|---|
| Ausführung Verbinder | integrierter Verbinder |
| Belastungstesttyp nach IEC 61537 | Typ II |
| Brandschutz | Funktionserhalt kabelspezifische Tragkonstruktion |
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 4,3117 kg CO₂e / 1 Meter |
| Dimension | 55x150x3000 |
| Draht-Durchmesser | 3,9 mm |
| Farbe | edelstahl |
| Funktionserhalt | ja |
| Integrierte Trennwand | ohne |
| Nutzquerschnitt | 63 cm² |
| Nutzquerschnitt | 6300 mm² |
| Oberfläche | blank, nachbehandelt |
| Profilform | U-Form |
| Rostfreier Stahl, gebeizt | ja |
| Schraublose Verbinder | ja |
| Werkstoff | Edelstahl, rostfrei 1.4301 |

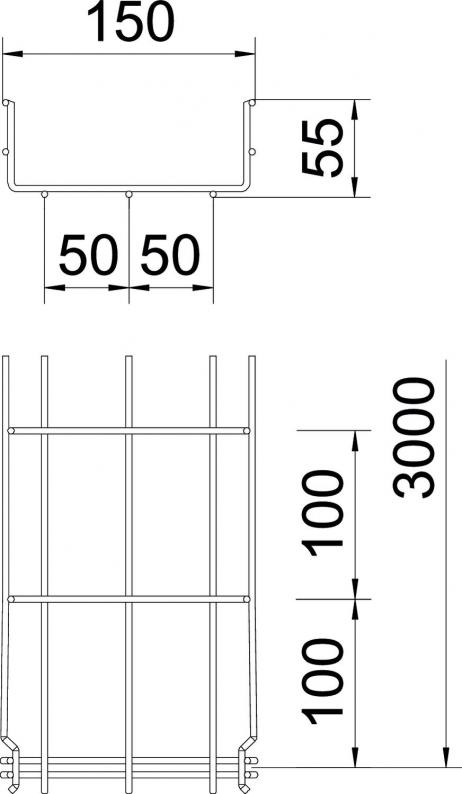

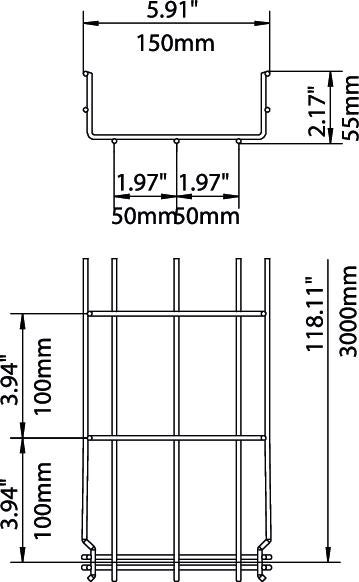

Abmessungen
| Breite | 150 mm |
|---|---|
| Höhe | 55 mm |
| Länge | 3000 mm |
| Maß B | 150 mm |
| Maß H | 58 mm |
Belastungen
| Stützabstand 1,0m | 0,35 kN/m |
|---|---|
| Stützabstand 1,5m | 0,2 kN/m |
| Stützabstand 2,0m | 0,1 kN/m |
| Stützabstand 2,5m | 0,1 kN/m |
Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
Stützweite in m
Holmdurchbiegung in mm bei zulässig kN/m
Belastungsschema beim Prüfverfahren
Belastungskurve mit Kabelrinne/-leiterbreite in mm
Holmdurchbiegungskurve je nach Stützweite
Downloads
0 ausgewählt
NOT DEFINED DOWNLOAD_GROUP_TYPE: 34 (1)
Datenblatt (1)
Kataloge & Broschüren (9)
Erklärungen (5)
Zertifikate (3)
Anleitungen & Hilfen (3)
Artikelbilder (2)
3D Daten Downloads (2)
Zubehör
Systemzubehör
Montagezubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Draht-Durchmesser
Länge
Nutzquerschnitt
Funktionserhalt
Breite
Höhe
Art.Nr.
GRM 55 50 A2
3,9 mm
3000 mm
16 cm²
ja
50 mm
55 mm
6001070
GRM 55 100 A2
3,9 mm
3000 mm
40 cm²
ja
100 mm
55 mm
6001072
GRM 55 150 A2
3,9 mm
3000 mm
63 cm²
ja
150 mm
55 mm
6001074
GRM 55 200 A2
3,9 mm
3000 mm
87 cm²
ja
200 mm
55 mm
6001076
GRM 55 300 A2
4,8 mm
3000 mm
129 cm²
ja
300 mm
55 mm
6001078
GRM 55 400 A2
4,8 mm
3000 mm
175 cm²
ja
400 mm
55 mm
6001080
GRM 55 500 A2
4,8 mm
3000 mm
220 cm²
nein
500 mm
55 mm
6001082
GRM 55 600 A2
4,8 mm
3000 mm
265 cm²
nein
600 mm
55 mm
6001085
Draht-Durchmesser
Nutzquerschnitt
Funktionserhalt
Breite
GRM 55 50 A2
Art.Nr.
6001070
Draht-Durchmesser
3,9 mm
Länge
3000 mm
Nutzquerschnitt
16 cm²
Funktionserhalt
ja
Breite
50 mm
Höhe
55 mm
GRM 55 100 A2
Art.Nr.
6001072
Funktionserhalt
ja
Länge
3000 mm
Nutzquerschnitt
40 cm²
Höhe
55 mm
Draht-Durchmesser
3,9 mm
Breite
100 mm
GRM 55 150 A2
Art.Nr.
6001074
Nutzquerschnitt
63 cm²
Draht-Durchmesser
3,9 mm
Breite
150 mm
Funktionserhalt
ja
Länge
3000 mm
Höhe
55 mm
GRM 55 200 A2
Art.Nr.
6001076
Draht-Durchmesser
3,9 mm
Länge
3000 mm
Funktionserhalt
ja
Nutzquerschnitt
87 cm²
Höhe
55 mm
Breite
200 mm
GRM 55 300 A2
Art.Nr.
6001078
Nutzquerschnitt
129 cm²
Länge
3000 mm
Höhe
55 mm
Draht-Durchmesser
4,8 mm
Breite
300 mm
Funktionserhalt
ja
GRM 55 400 A2
Art.Nr.
6001080
Nutzquerschnitt
175 cm²
Länge
3000 mm
Höhe
55 mm
Funktionserhalt
ja
Breite
400 mm
Draht-Durchmesser
4,8 mm
GRM 55 500 A2
Art.Nr.
6001082
Höhe
55 mm
Draht-Durchmesser
4,8 mm
Nutzquerschnitt
220 cm²
Breite
500 mm
Länge
3000 mm
Funktionserhalt
nein
GRM 55 600 A2
Art.Nr.
6001085
Breite
600 mm
Funktionserhalt
nein
Höhe
55 mm
Nutzquerschnitt
265 cm²
Draht-Durchmesser
4,8 mm
Länge
3000 mm
