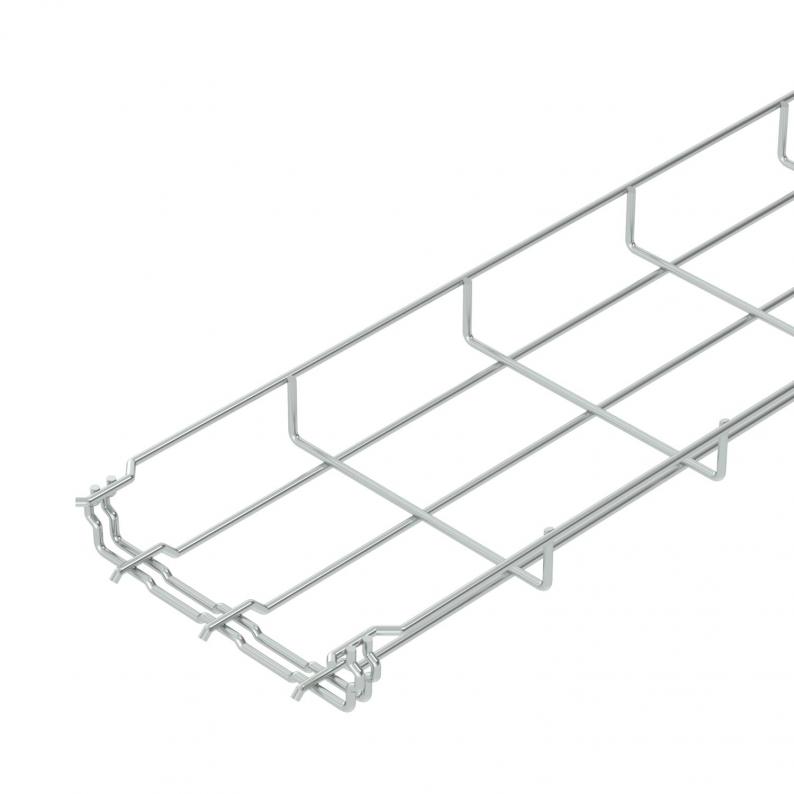

Gitterrinne GR-Magic® 35 G
Gitterrinne GR-Magic® 35 G
Art.Nr. 6000063 | EAN 4012195037170
Art.Nr. / Typ
Draht-Durchmesser
Nutzquerschnitt
Breite
Länge
3000 mm
Funktionserhalt
nein
Höhe
35 mm
kl. VKE: 3 m
3m
Beschreibung
Gitterrinne mit angeformtem Verbinder in der Seitenhöhe 35 mm.
Magnetische Schirmdämpfung ohne Deckel 15 dB, mit Deckel 25 dB.
Magnetische Schirmdämpfung ohne Deckel 15 dB, mit Deckel 25 dB.
Technische Daten
Technische Daten
| Art des Verbinders Kabeltragsystem | Klickbefestigung |
|---|---|
| Ausführung Verbinder | integrierter Verbinder |
| Belastungstesttyp nach IEC 61537 | Typ II |
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 1,2043 kg CO₂e / 1 Meter |
| Dimension | 35x150x3000 |
| Draht-Durchmesser | 3,9 mm |
| Farbe | zink |
| Funktionserhalt | nein |
| Integrierte Trennwand | ohne |
| Nutzquerschnitt | 36,6 cm² |
| Nutzquerschnitt | 5250 mm² |
| Oberfläche | galvanisch verzinkt |
| Profilform | U-Form |
| Rostfreier Stahl, gebeizt | nein |
| Schraublose Verbinder | ja |
| Weitspann-Ausführung | nein |
| Werkstoff | Stahl |

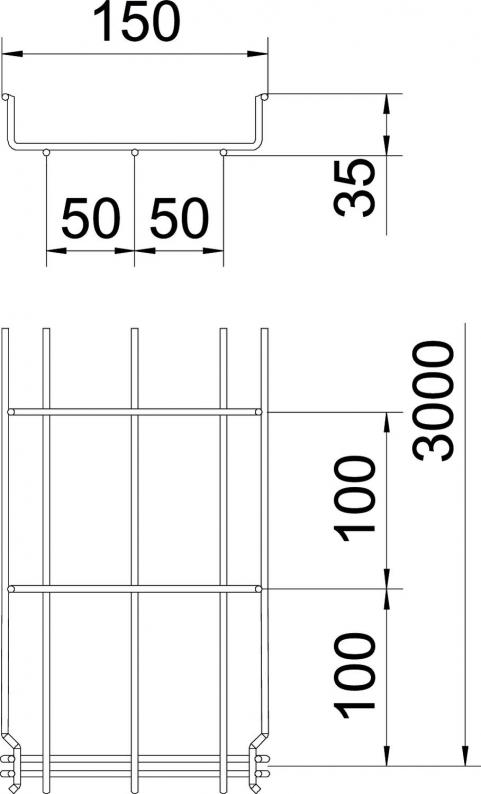

Abmessungen
| Breite | 150 mm |
|---|---|
| Höhe | 35 mm |
| Länge | 3000 mm |
| Maß B | 150 mm |
Belastungen
| Stützabstand 1,0m | 0,25 kN/m |
|---|---|
| Stützabstand 1,5m | 0,11 kN/m |
| Stützabstand 2,0m | 0,1 kN/m |
Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
Stützweite in m
Holmdurchbiegung in mm bei zulässig kN/m
Belastungsschema beim Prüfverfahren
Belastungskurve mit Kabelrinne/-leiterbreite in mm
Holmdurchbiegungskurve je nach Stützweite
Downloads
0 ausgewählt
NOT DEFINED DOWNLOAD_GROUP_TYPE: 34 (1)
Datenblatt (1)
Kataloge & Broschüren (6)
Erklärungen (5)
Zertifikate (2)
Anleitungen & Hilfen (3)
Artikelbilder (2)
3D Daten Downloads (1)
Zubehör
Systemzubehör
Montagezubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Länge
Draht-Durchmesser
Funktionserhalt
Nutzquerschnitt
Breite
Höhe
Art.Nr.
GRM 35 50 G
3000 mm
3,9 mm
nein
9,4 cm²
50 mm
35 mm
6000060
GRM 35 100 G
3000 mm
3,9 mm
nein
23 cm²
100 mm
35 mm
6000062
GRM 35 150 G
3000 mm
3,9 mm
nein
36,6 cm²
150 mm
35 mm
6000063
GRM 35 200 G
3000 mm
3,9 mm
nein
50,1 cm²
200 mm
35 mm
6000064
GRM 35 300 G
3000 mm
4,8 mm
nein
71,3 cm²
300 mm
35 mm
6000066
Draht-Durchmesser
Nutzquerschnitt
Breite
GRM 35 50 G
Art.Nr.
6000060
Länge
3000 mm
Draht-Durchmesser
3,9 mm
Funktionserhalt
nein
Nutzquerschnitt
9,4 cm²
Breite
50 mm
Höhe
35 mm
GRM 35 100 G
Art.Nr.
6000062
Höhe
35 mm
Draht-Durchmesser
3,9 mm
Breite
100 mm
Länge
3000 mm
Funktionserhalt
nein
Nutzquerschnitt
23 cm²
GRM 35 150 G
Art.Nr.
6000063
Funktionserhalt
nein
Nutzquerschnitt
36,6 cm²
Länge
3000 mm
Breite
150 mm
Höhe
35 mm
Draht-Durchmesser
3,9 mm
GRM 35 200 G
Art.Nr.
6000064
Länge
3000 mm
Nutzquerschnitt
50,1 cm²
Funktionserhalt
nein
Höhe
35 mm
Draht-Durchmesser
3,9 mm
Breite
200 mm
GRM 35 300 G
Art.Nr.
6000066
Funktionserhalt
nein
Nutzquerschnitt
71,3 cm²
Länge
3000 mm
Höhe
35 mm
Breite
300 mm
Draht-Durchmesser
4,8 mm
