Gitterrinne GR-Magic® 35 FT
Gitterrinne GR-Magic® 35 FT
Art.Nr. 6000075 | EAN 4012195037255
Art.Nr. / Typ
Nutzquerschnitt
Draht-Durchmesser
Breite
Länge
3000 mm
Höhe
35 mm
Funktionserhalt
nein
kl. VKE: 3 m
3m
Beschreibung

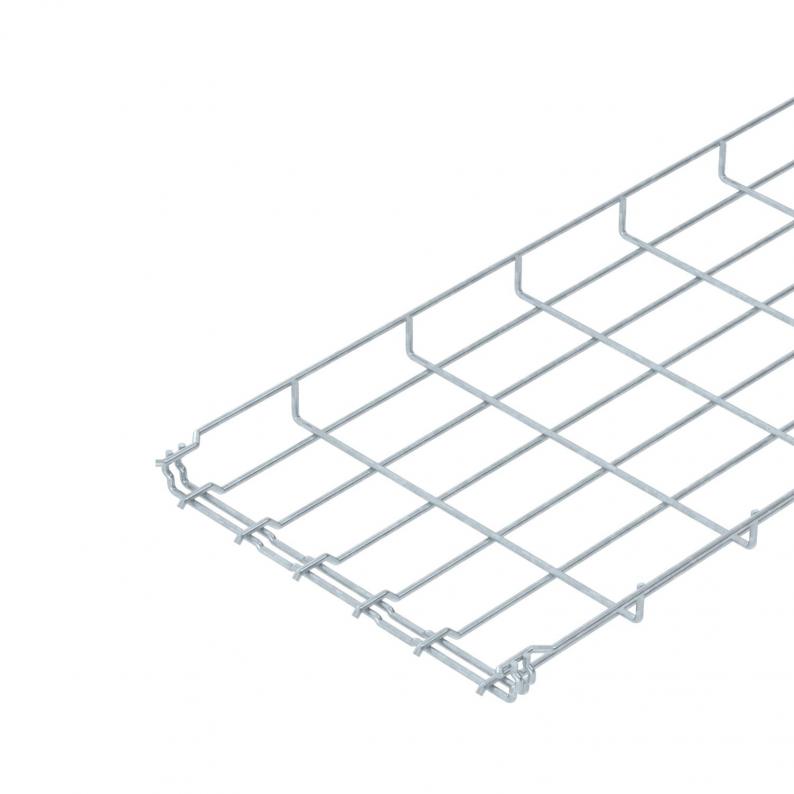

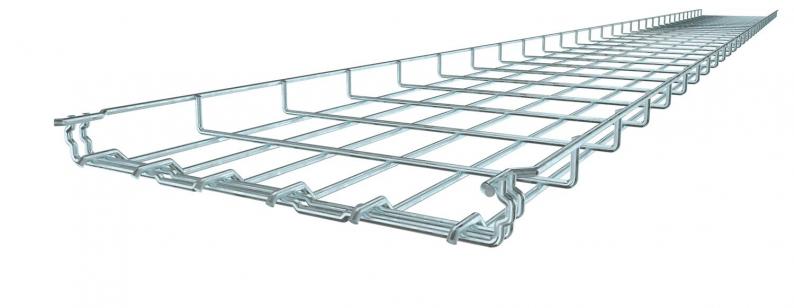

Gitterrinne mit angeformtem Verbinder in der Seitenhöhe 35 mm.
Magnetische Schirmdämpfung ohne Deckel 15 dB, mit Deckel 25 dB.
Magnetische Schirmdämpfung ohne Deckel 15 dB, mit Deckel 25 dB.
Technische Daten
Technische Daten
| Art des Verbinders Kabeltragsystem | Klickbefestigung |
|---|---|
| Ausführung Verbinder | integrierter Verbinder |
| Belastungstesttyp nach IEC 61537 | Typ II |
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 3,3754 kg CO₂e / 1 Meter |
| Dimension | 35x300x3000 |
| Draht-Durchmesser | 4,8 mm |
| Farbe | zink |
| Funktionserhalt | nein |
| Integrierte Trennwand | ohne |
| Nutzquerschnitt | 10500 mm² |
| Nutzquerschnitt | 71,3 cm² |
| Oberfläche | tauchfeuerverzinkt |
| Profilform | U-Form |
| Rostfreier Stahl, gebeizt | nein |
| Schraublose Verbinder | ja |
| Weitspann-Ausführung | nein |
| Werkstoff | Stahl |

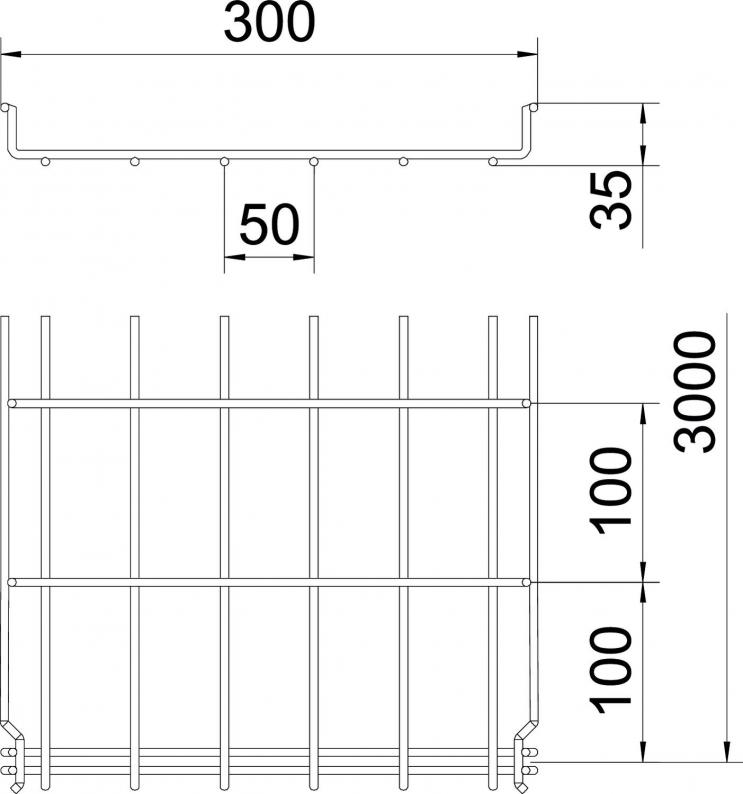

Abmessungen
| Breite | 300 mm |
|---|---|
| Höhe | 35 mm |
| Länge | 3000 mm |
| Maß B | 300 mm |
Belastungen
| Stützabstand 1,0m | 0,75 kN/m |
|---|---|
| Stützabstand 1,5m | 0,22 kN/m |
| Stützabstand 2,0m | 0,15 kN/m |
Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
Stützweite in m
Holmdurchbiegung in mm bei zulässig kN/m
Belastungsschema beim Prüfverfahren
Belastungskurve mit Kabelrinne/-leiterbreite in mm
Holmdurchbiegungskurve je nach Stützweite
Downloads
0 ausgewählt
NOT DEFINED DOWNLOAD_GROUP_TYPE: 34 (1)
Datenblatt (1)
Kataloge & Broschüren (6)
Erklärungen (4)
Zertifikate (4)
Anleitungen & Hilfen (3)
Artikelbilder (2)
3D Daten Downloads (1)
Zubehör
Systemzubehör
Montagezubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Länge
Nutzquerschnitt
Höhe
Draht-Durchmesser
Funktionserhalt
Breite
Art.Nr.
GRM 35 50 FT
3000 mm
9,4 cm²
35 mm
3,9 mm
nein
50 mm
6000069
GRM 35 100 FT
3000 mm
23 cm²
35 mm
3,9 mm
nein
100 mm
6000071
GRM 35 150 FT
3000 mm
36,6 cm²
35 mm
3,9 mm
nein
150 mm
6000072
GRM 35 200 FT
3000 mm
50,1 cm²
35 mm
3,9 mm
nein
200 mm
6000073
GRM 35 300 FT
3000 mm
71,3 cm²
35 mm
4,8 mm
nein
300 mm
6000075
Nutzquerschnitt
Draht-Durchmesser
Breite
GRM 35 50 FT
Art.Nr.
6000069
Länge
3000 mm
Nutzquerschnitt
9,4 cm²
Höhe
35 mm
Draht-Durchmesser
3,9 mm
Funktionserhalt
nein
Breite
50 mm
GRM 35 100 FT
Art.Nr.
6000071
Höhe
35 mm
Funktionserhalt
nein
Draht-Durchmesser
3,9 mm
Nutzquerschnitt
23 cm²
Länge
3000 mm
Breite
100 mm
GRM 35 150 FT
Art.Nr.
6000072
Nutzquerschnitt
36,6 cm²
Breite
150 mm
Draht-Durchmesser
3,9 mm
Länge
3000 mm
Höhe
35 mm
Funktionserhalt
nein
GRM 35 200 FT
Art.Nr.
6000073
Höhe
35 mm
Nutzquerschnitt
50,1 cm²
Breite
200 mm
Funktionserhalt
nein
Draht-Durchmesser
3,9 mm
Länge
3000 mm
GRM 35 300 FT
Art.Nr.
6000075
Nutzquerschnitt
71,3 cm²
Breite
300 mm
Länge
3000 mm
Draht-Durchmesser
4,8 mm
Funktionserhalt
nein
Höhe
35 mm
