Gitterrinne GR-Magic® 35 FT
Gitterrinne GR-Magic® 35 FT
Art.Nr. 6000072 | EAN 4012195037231
Art.Nr. / Typ
Draht-Durchmesser
Breite
Nutzquerschnitt
Funktionserhalt
nein
Höhe
35 mm
Länge
3000 mm
kl. VKE: 3 m
3m
Beschreibung

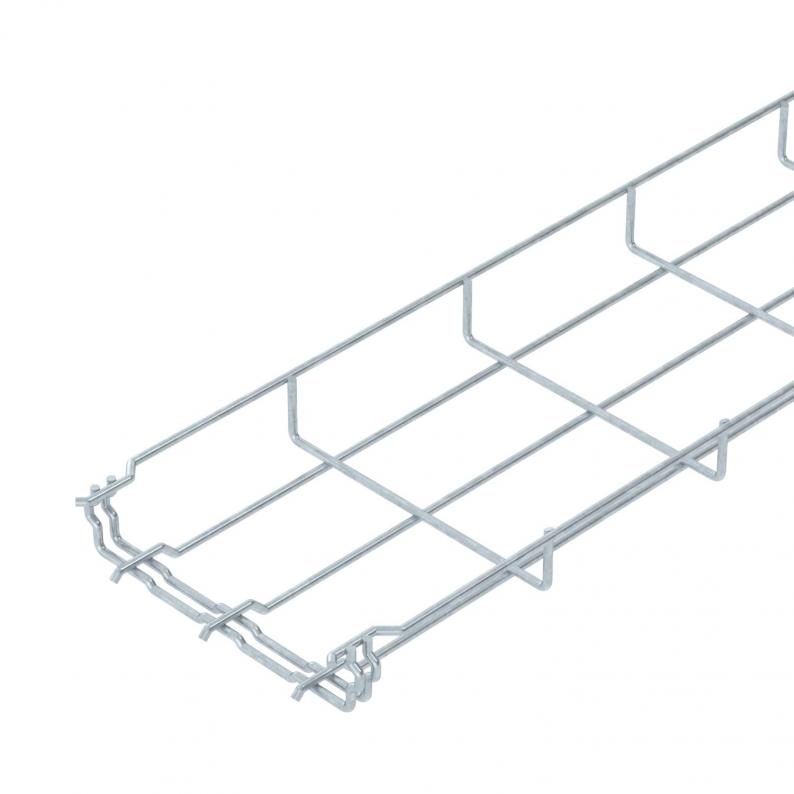

Gitterrinne mit angeformtem Verbinder in der Seitenhöhe 35 mm.
Magnetische Schirmdämpfung ohne Deckel 15 dB, mit Deckel 25 dB.
Magnetische Schirmdämpfung ohne Deckel 15 dB, mit Deckel 25 dB.
Technische Daten
Technische Daten
| Art des Verbinders Kabeltragsystem | Klickbefestigung |
|---|---|
| Ausführung Verbinder | integrierter Verbinder |
| Belastungstesttyp nach IEC 61537 | Typ II |
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 1,4052 kg CO₂e / 1 Meter |
| Dimension | 35x150x3000 |
| Draht-Durchmesser | 3,9 mm |
| Farbe | zink |
| Funktionserhalt | nein |
| Integrierte Trennwand | ohne |
| Nutzquerschnitt | 36,6 cm² |
| Nutzquerschnitt | 5250 mm² |
| Oberfläche | tauchfeuerverzinkt |
| Profilform | U-Form |
| Rostfreier Stahl, gebeizt | nein |
| Schraublose Verbinder | ja |
| Weitspann-Ausführung | nein |
| Werkstoff | Stahl |
Abmessungen
| Breite | 150 mm |
|---|---|
| Höhe | 35 mm |
| Länge | 3000 mm |
| Maß B | 150 mm |
Belastungen
| Stützabstand 1,0m | 0,25 kN/m |
|---|---|
| Stützabstand 1,5m | 0,11 kN/m |
| Stützabstand 2,0m | 0,1 kN/m |
Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
Stützweite in m
Holmdurchbiegung in mm bei zulässig kN/m
Belastungsschema beim Prüfverfahren
Belastungskurve mit Kabelrinne/-leiterbreite in mm
Holmdurchbiegungskurve je nach Stützweite
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (6)
Erklärungen (4)
Zertifikate (5)
Anleitungen & Hilfen (3)
Artikelbilder (2)
3D Daten Downloads (1)
Zubehör
Systemzubehör
Montagezubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Draht-Durchmesser
Funktionserhalt
Breite
Höhe
Länge
Nutzquerschnitt
Art.Nr.
GRM 35 50 FT
3,9 mm
nein
50 mm
35 mm
3000 mm
9,4 cm²
6000069
GRM 35 100 FT
3,9 mm
nein
100 mm
35 mm
3000 mm
23 cm²
6000071
GRM 35 150 FT
3,9 mm
nein
150 mm
35 mm
3000 mm
36,6 cm²
6000072
GRM 35 200 FT
3,9 mm
nein
200 mm
35 mm
3000 mm
50,1 cm²
6000073
GRM 35 300 FT
4,8 mm
nein
300 mm
35 mm
3000 mm
71,3 cm²
6000075
