Gitterrinne GR-Magic® 35 A4
Gitterrinne GR-Magic® 35 A4
Art.Nr. 6000086 | EAN 4012195978077
Art.Nr. / Typ
Breite
Draht-Durchmesser
Nutzquerschnitt
Höhe
35 mm
Funktionserhalt
nein
Länge
3000 mm
kl. VKE: 3 m
3m
Beschreibung

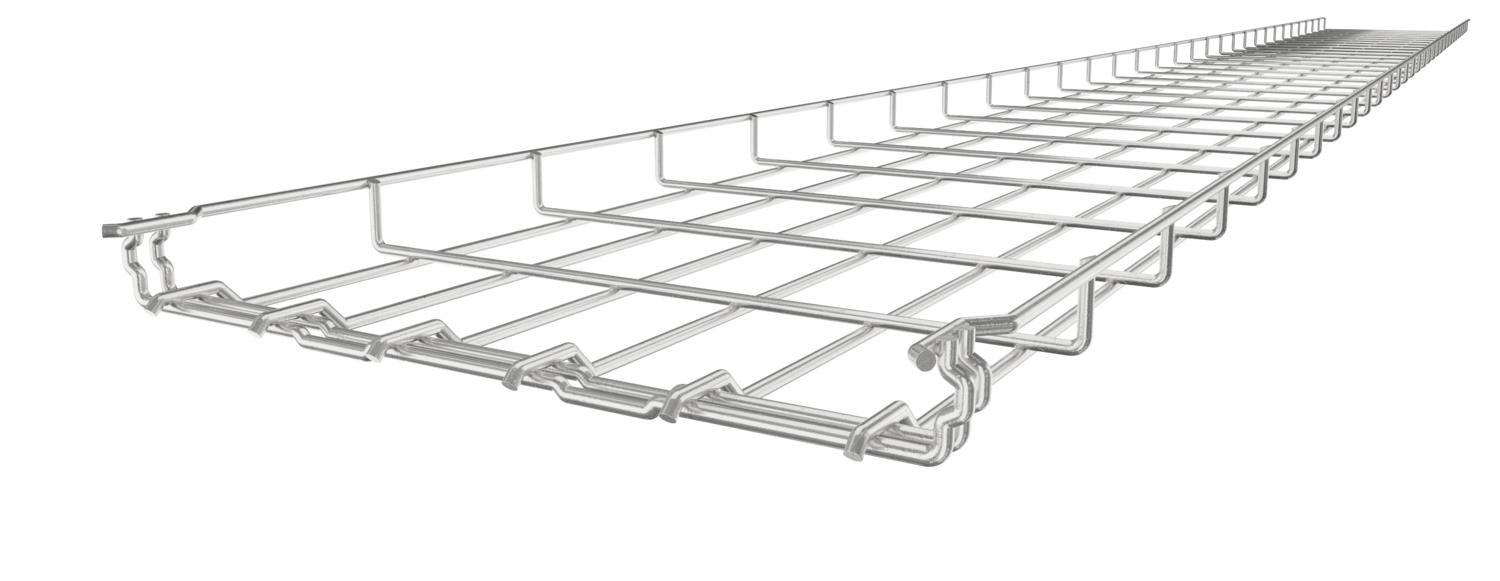

Gitterrinne mit angeformtem Verbinder in der Seitenhöhe 35 mm.
Magnetische Schirmdämpfung ohne Deckel 15 dB, mit Deckel 25 dB.
Magnetische Schirmdämpfung ohne Deckel 15 dB, mit Deckel 25 dB.
Technische Daten
Technische Daten
| Art des Verbinders Kabeltragsystem | Klickbefestigung |
|---|---|
| Ausführung Verbinder | integrierter Verbinder |
| Belastungstesttyp nach IEC 61537 | Typ II |
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 2,3129 kg CO₂e / 1 Meter |
| Dimension | 35x50x3000 |
| Draht-Durchmesser | 3,9 mm |
| Farbe | edelstahl |
| Funktionserhalt | nein |
| Integrierte Trennwand | ohne |
| Nutzquerschnitt | 9,4 cm² |
| Nutzquerschnitt | 1750 mm² |
| Oberfläche | blank, nachbehandelt |
| Profilform | U-Form |
| Rostfreier Stahl, gebeizt | ja |
| Schraublose Verbinder | ja |
| Weitspann-Ausführung | nein |
| Werkstoff | Edelstahl, rostfrei 1.4401 |
Abmessungen
| Breite | 50 mm |
|---|---|
| Höhe | 35 mm |
| Länge | 3000 mm |
| Maß B | 52 mm |
Belastungen
| Stützabstand 1,0m | 0,25 kN/m |
|---|---|
| Stützabstand 1,5m | 0,11 kN/m |
| Stützabstand 2,0m | 0,1 kN/m |
Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
Stützweite in m
Holmdurchbiegung in mm bei zulässig kN/m
Belastungsschema beim Prüfverfahren
Belastungskurve mit Kabelrinne/-leiterbreite in mm
Holmdurchbiegungskurve je nach Stützweite
Downloads
0 ausgewählt
NOT DEFINED DOWNLOAD_GROUP_TYPE: 34 (1)
Datenblatt (1)
Kataloge & Broschüren (6)
Erklärungen (4)
Zertifikate (2)
Anleitungen & Hilfen (3)
Artikelbilder (2)
Zubehör
Systemzubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Breite
Höhe
Funktionserhalt
Draht-Durchmesser
Nutzquerschnitt
Länge
Art.Nr.
GRM 35 50 A4
50 mm
35 mm
nein
3,9 mm
9,4 cm²
3000 mm
6000086
GRM 35 100 A4
100 mm
35 mm
nein
3,9 mm
23 cm²
3000 mm
6000087
GRM 35 150 A4
150 mm
35 mm
nein
3,9 mm
36,6 cm²
3000 mm
6000089
GRM 35 200 A4
200 mm
35 mm
nein
3,9 mm
50,1 cm²
3000 mm
6000090
GRM 35 300 A4
300 mm
35 mm
nein
4,8 mm
71,3 cm²
3000 mm
6000091
Breite
Draht-Durchmesser
Nutzquerschnitt
GRM 35 50 A4
Art.Nr.
6000086
Breite
50 mm
Höhe
35 mm
Funktionserhalt
nein
Draht-Durchmesser
3,9 mm
Nutzquerschnitt
9,4 cm²
Länge
3000 mm
GRM 35 100 A4
Art.Nr.
6000087
Funktionserhalt
nein
Nutzquerschnitt
23 cm²
Höhe
35 mm
Breite
100 mm
Draht-Durchmesser
3,9 mm
Länge
3000 mm
GRM 35 150 A4
Art.Nr.
6000089
Funktionserhalt
nein
Draht-Durchmesser
3,9 mm
Nutzquerschnitt
36,6 cm²
Länge
3000 mm
Höhe
35 mm
Breite
150 mm
GRM 35 200 A4
Art.Nr.
6000090
Breite
200 mm
Höhe
35 mm
Länge
3000 mm
Funktionserhalt
nein
Draht-Durchmesser
3,9 mm
Nutzquerschnitt
50,1 cm²
GRM 35 300 A4
Art.Nr.
6000091
Draht-Durchmesser
4,8 mm
Breite
300 mm
Höhe
35 mm
Länge
3000 mm
Funktionserhalt
nein
Nutzquerschnitt
71,3 cm²
