Gitterrinne GR-Magic® 35 A4
Gitterrinne GR-Magic® 35 A4
Art.Nr. 6000090 | EAN 4012195360773
Art.Nr. / Typ
Nutzquerschnitt
Breite
Draht-Durchmesser
Funktionserhalt
nein
Länge
3000 mm
Höhe
35 mm
kl. VKE: 3 m
3m
Beschreibung

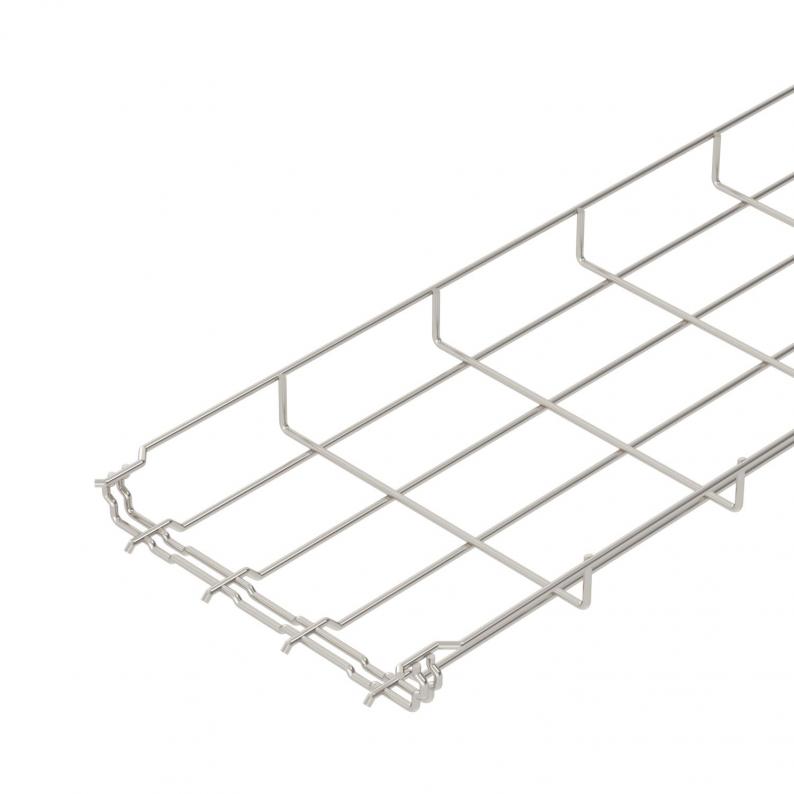

Gitterrinne mit angeformtem Verbinder in der Seitenhöhe 35 mm.
Magnetische Schirmdämpfung ohne Deckel 15 dB, mit Deckel 25 dB.
Magnetische Schirmdämpfung ohne Deckel 15 dB, mit Deckel 25 dB.
Technische Daten
Technische Daten
| Art des Verbinders Kabeltragsystem | Klickbefestigung |
|---|---|
| Ausführung Verbinder | integrierter Verbinder |
| Belastungstesttyp nach IEC 61537 | Typ II |
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 3,8725 kg CO₂e / 1 Meter |
| Dimension | 35x200x3000 |
| Draht-Durchmesser | 3,9 mm |
| Farbe | edelstahl |
| Funktionserhalt | nein |
| Integrierte Trennwand | ohne |
| Nutzquerschnitt | 7000 mm² |
| Nutzquerschnitt | 50,1 cm² |
| Oberfläche | blank, nachbehandelt |
| Profilform | U-Form |
| Rostfreier Stahl, gebeizt | ja |
| Schraublose Verbinder | ja |
| Weitspann-Ausführung | nein |
| Werkstoff | Edelstahl, rostfrei 1.4401 |

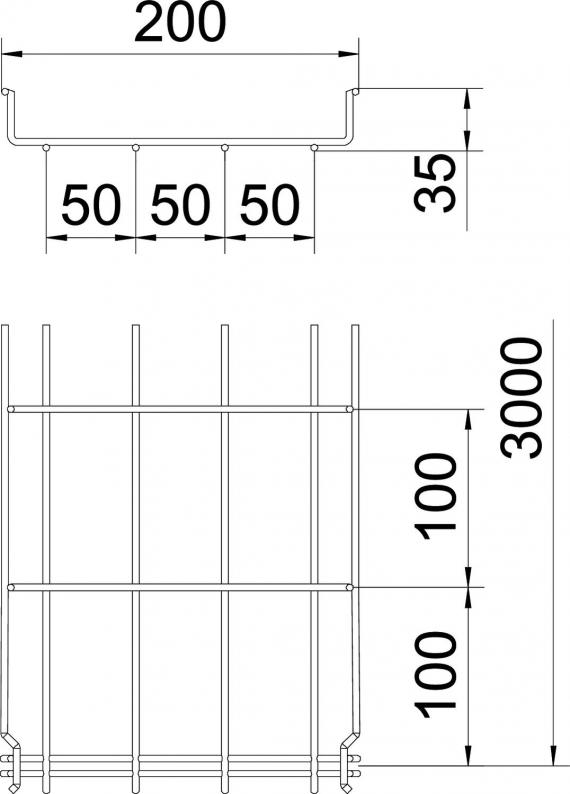

Abmessungen
| Breite | 200 mm |
|---|---|
| Höhe | 35 mm |
| Länge | 3000 mm |
| Maß B | 200 mm |
Belastungen
| Stützabstand 1,0m | 0,3 kN/m |
|---|---|
| Stützabstand 1,5m | 0,14 kN/m |
| Stützabstand 2,0m | 0,1 kN/m |
Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
Stützweite in m
Holmdurchbiegung in mm bei zulässig kN/m
Belastungsschema beim Prüfverfahren
Belastungskurve mit Kabelrinne/-leiterbreite in mm
Holmdurchbiegungskurve je nach Stützweite
Downloads
0 ausgewählt
NOT DEFINED DOWNLOAD_GROUP_TYPE: 34 (1)
Datenblatt (1)
Kataloge & Broschüren (6)
Erklärungen (4)
Zertifikate (2)
Anleitungen & Hilfen (3)
Artikelbilder (2)
Zubehör
Montagezubehör
Systemzubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Nutzquerschnitt
Funktionserhalt
Länge
Breite
Höhe
Draht-Durchmesser
Art.Nr.
GRM 35 50 A4
9,4 cm²
nein
3000 mm
50 mm
35 mm
3,9 mm
6000086
GRM 35 100 A4
23 cm²
nein
3000 mm
100 mm
35 mm
3,9 mm
6000087
GRM 35 150 A4
36,6 cm²
nein
3000 mm
150 mm
35 mm
3,9 mm
6000089
GRM 35 200 A4
50,1 cm²
nein
3000 mm
200 mm
35 mm
3,9 mm
6000090
GRM 35 300 A4
71,3 cm²
nein
3000 mm
300 mm
35 mm
4,8 mm
6000091
Nutzquerschnitt
Breite
Draht-Durchmesser
GRM 35 50 A4
Art.Nr.
6000086
Nutzquerschnitt
9,4 cm²
Funktionserhalt
nein
Länge
3000 mm
Breite
50 mm
Höhe
35 mm
Draht-Durchmesser
3,9 mm
GRM 35 100 A4
Art.Nr.
6000087
Breite
100 mm
Funktionserhalt
nein
Nutzquerschnitt
23 cm²
Höhe
35 mm
Draht-Durchmesser
3,9 mm
Länge
3000 mm
GRM 35 150 A4
Art.Nr.
6000089
Funktionserhalt
nein
Breite
150 mm
Draht-Durchmesser
3,9 mm
Nutzquerschnitt
36,6 cm²
Länge
3000 mm
Höhe
35 mm
GRM 35 200 A4
Art.Nr.
6000090
Nutzquerschnitt
50,1 cm²
Länge
3000 mm
Funktionserhalt
nein
Breite
200 mm
Höhe
35 mm
Draht-Durchmesser
3,9 mm
GRM 35 300 A4
Art.Nr.
6000091
Funktionserhalt
nein
Breite
300 mm
Nutzquerschnitt
71,3 cm²
Draht-Durchmesser
4,8 mm
Länge
3000 mm
Höhe
35 mm
