Gitterrinne GR-Magic® 35 A2
Gitterrinne GR-Magic® 35 A2
Art.Nr. 6000059 | EAN 4012195470731
Art.Nr. / Typ
Draht-Durchmesser
Breite
Nutzquerschnitt
Funktionserhalt
nein
Höhe
35 mm
Länge
3000 mm
kl. VKE: 3 m
3m
Beschreibung

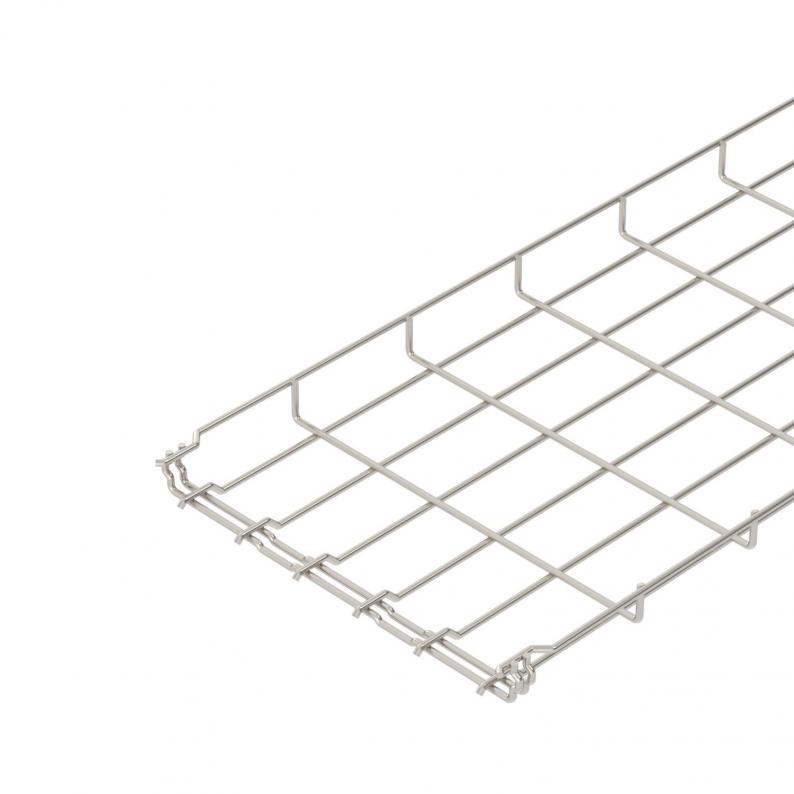

Gitterrinne mit angeformtem Verbinder in der Seitenhöhe 35 mm.
Magnetische Schirmdämpfung ohne Deckel 15 dB, mit Deckel 25 dB.
Magnetische Schirmdämpfung ohne Deckel 15 dB, mit Deckel 25 dB.
Technische Daten
Technische Daten
| Art des Verbinders Kabeltragsystem | Klickbefestigung |
|---|---|
| Ausführung Verbinder | integrierter Verbinder |
| Belastungstesttyp nach IEC 61537 | Typ II |
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 7,9956 kg CO₂e / 1 Meter |
| Dimension | 35x300x3000 |
| Draht-Durchmesser | 4,8 mm |
| Farbe | edelstahl |
| Funktionserhalt | nein |
| Integrierte Trennwand | ohne |
| Nutzquerschnitt | 71,3 cm² |
| Nutzquerschnitt | 10500 mm² |
| Oberfläche | blank, nachbehandelt |
| Profilform | U-Form |
| Rostfreier Stahl, gebeizt | ja |
| Schraublose Verbinder | ja |
| Weitspann-Ausführung | nein |
| Werkstoff | Edelstahl, rostfrei 1.4301 |

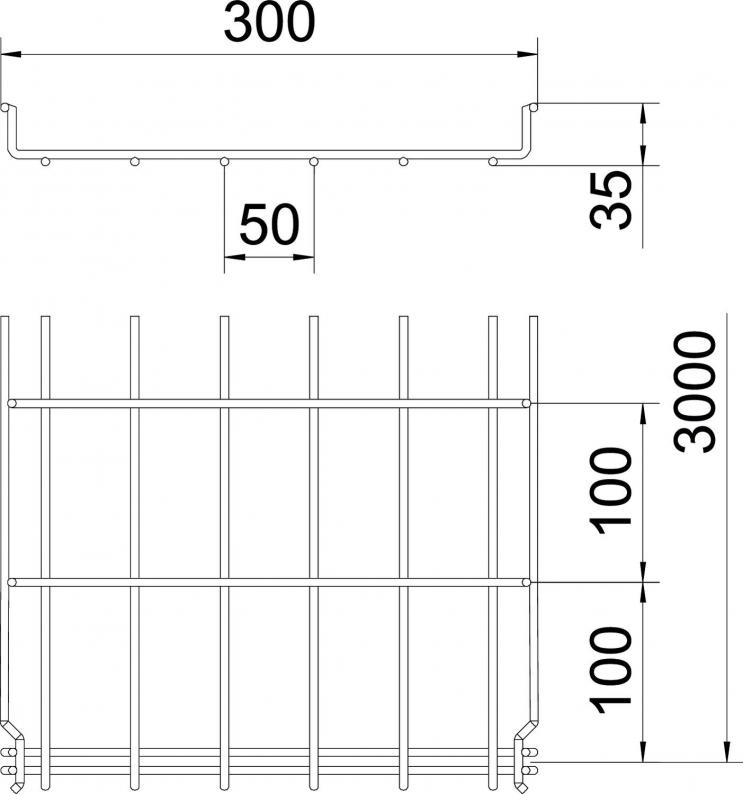

Abmessungen
| Breite | 300 mm |
|---|---|
| Höhe | 35 mm |
| Länge | 3000 mm |
| Maß B | 300 mm |
Belastungen
| Stützabstand 1,0m | 0,75 kN/m |
|---|---|
| Stützabstand 1,5m | 0,22 kN/m |
| Stützabstand 2,0m | 0,15 kN/m |
Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
Stützweite in m
Holmdurchbiegung in mm bei zulässig kN/m
Belastungsschema beim Prüfverfahren
Belastungskurve mit Kabelrinne/-leiterbreite in mm
Holmdurchbiegungskurve je nach Stützweite
Downloads
0 ausgewählt
NOT DEFINED DOWNLOAD_GROUP_TYPE: 34 (1)
Datenblatt (1)
Kataloge & Broschüren (6)
Erklärungen (4)
Zertifikate (2)
Anleitungen & Hilfen (3)
Artikelbilder (2)
3D Daten Downloads (1)
Zubehör
Montagezubehör
Systemzubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Draht-Durchmesser
Breite
Funktionserhalt
Höhe
Nutzquerschnitt
Länge
Art.Nr.
GRM 35 50 A2
3,9 mm
50 mm
nein
35 mm
9,4 cm²
3000 mm
6000054
GRM 35 100 A2
3,9 mm
100 mm
nein
35 mm
23 cm²
3000 mm
6000055
GRM 35 150 A2
3,9 mm
150 mm
nein
35 mm
36,6 cm²
3000 mm
6000056
GRM 35 200 A2
3,9 mm
200 mm
nein
35 mm
50,1 cm²
3000 mm
6000057
GRM 35 300 A2
4,8 mm
300 mm
nein
35 mm
71,3 cm²
3000 mm
6000059
Draht-Durchmesser
Breite
Nutzquerschnitt
GRM 35 50 A2
Art.Nr.
6000054
Draht-Durchmesser
3,9 mm
Breite
50 mm
Funktionserhalt
nein
Höhe
35 mm
Nutzquerschnitt
9,4 cm²
Länge
3000 mm
GRM 35 100 A2
Art.Nr.
6000055
Breite
100 mm
Draht-Durchmesser
3,9 mm
Funktionserhalt
nein
Nutzquerschnitt
23 cm²
Länge
3000 mm
Höhe
35 mm
GRM 35 150 A2
Art.Nr.
6000056
Höhe
35 mm
Nutzquerschnitt
36,6 cm²
Länge
3000 mm
Funktionserhalt
nein
Breite
150 mm
Draht-Durchmesser
3,9 mm
GRM 35 200 A2
Art.Nr.
6000057
Nutzquerschnitt
50,1 cm²
Höhe
35 mm
Draht-Durchmesser
3,9 mm
Funktionserhalt
nein
Breite
200 mm
Länge
3000 mm
GRM 35 300 A2
Art.Nr.
6000059
Höhe
35 mm
Draht-Durchmesser
4,8 mm
Breite
300 mm
Länge
3000 mm
Funktionserhalt
nein
Nutzquerschnitt
71,3 cm²
