Gitterrinne GR-Magic® 105 G
Gitterrinne GR-Magic® 105 G
Art.Nr. 6002415 | EAN 4012196020997
Art.Nr. / Typ
Nutzquerschnitt
Breite
Draht-Durchmesser
Länge
3000 mm
Funktionserhalt
nein
Höhe
105 mm
kl. VKE: 3 m
3m
Beschreibung

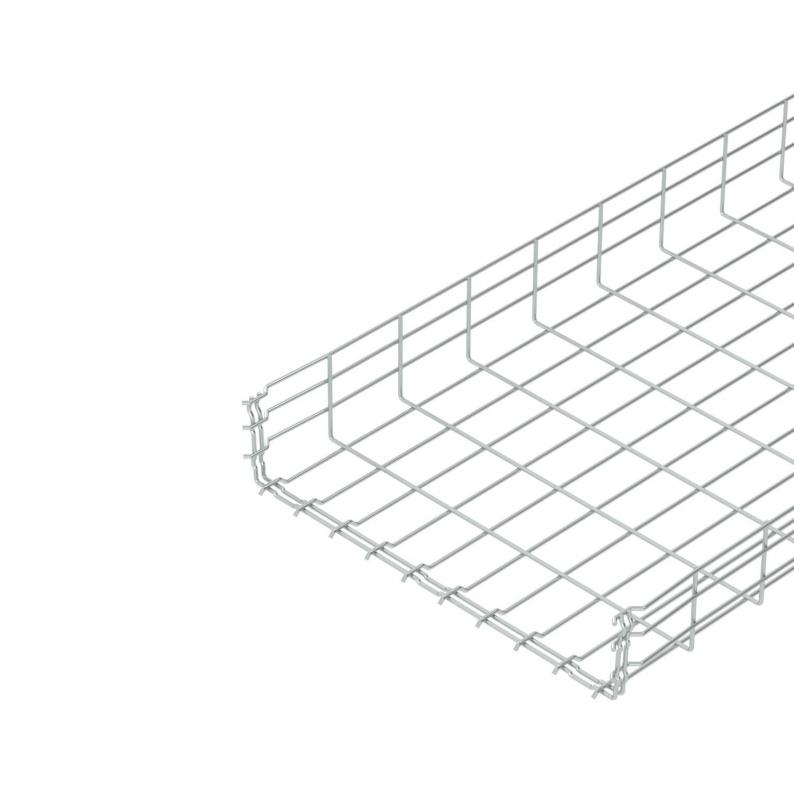

Gitterrinne mit angeformtem Verbinder in der Seitenhöhe 105 mm.
Magnetische Schirmdämpfung ohne Deckel 15 dB, mit Deckel 25 dB.
Magnetische Schirmdämpfung ohne Deckel 15 dB, mit Deckel 25 dB.
Technische Daten
Technische Daten
| Art des Verbinders Kabeltragsystem | Klickbefestigung |
|---|---|
| Ausführung Verbinder | integrierter Verbinder |
| Belastungstesttyp nach IEC 61537 | Typ II |
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 5,8871 kg CO₂e / 1 Meter |
| Dimension | 105x500x3000 |
| Draht-Durchmesser | 4,8 mm |
| Farbe | zink |
| Funktionserhalt | nein |
| Integrierte Trennwand | ohne |
| Nutzquerschnitt | 45900 mm² |
| Nutzquerschnitt | 459 cm² |
| Oberfläche | galvanisch verzinkt |
| Profilform | U-Form |
| Rostfreier Stahl, gebeizt | nein |
| Schraublose Verbinder | ja |
| Weitspann-Ausführung | nein |
| Werkstoff | Stahl |

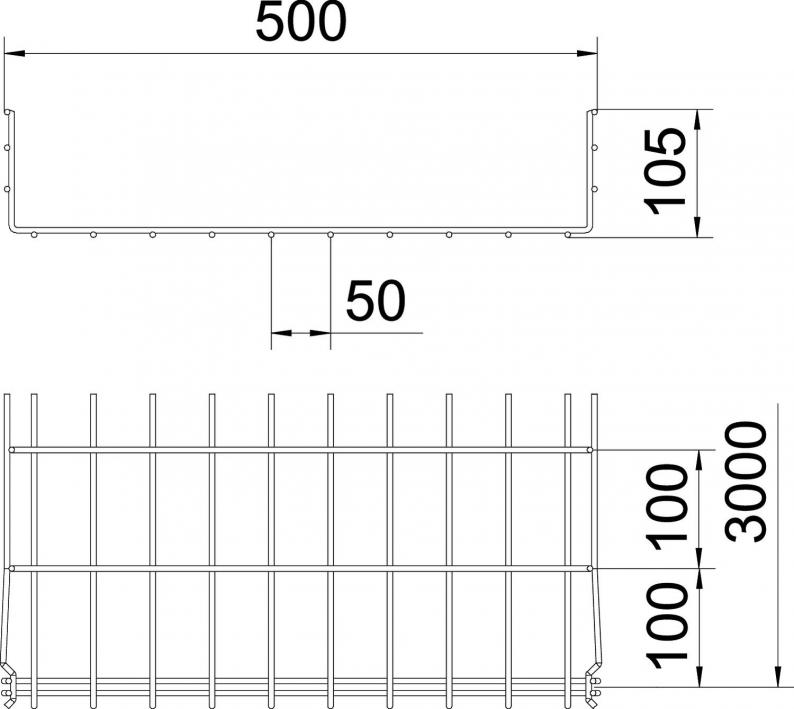

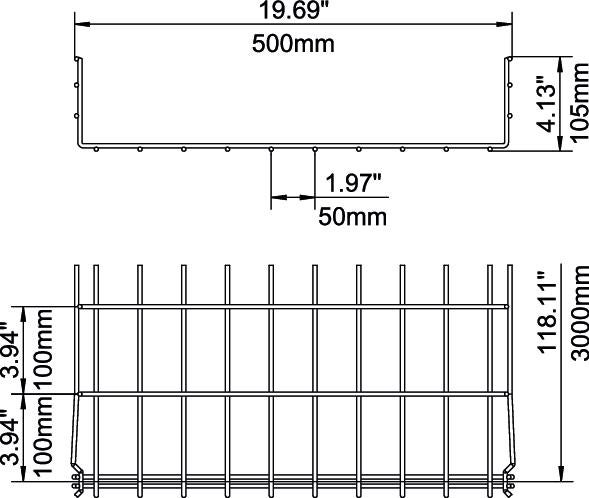

Abmessungen
| Breite | 500 mm |
|---|---|
| Höhe | 105 mm |
| Länge | 3000 mm |
| Maß B | 500 mm |
| Maß H | 108 mm |
Belastungen
| Stützabstand 1,0m | 1,6 kN/m |
|---|---|
| Stützabstand 1,5m | 0,8 kN/m |
| Stützabstand 2,0m | 0,5 kN/m |
| Stützabstand 2,5m | 0,33 kN/m |
| Stützabstand 3,0m | 0,3 kN/m |
Downloads
0 ausgewählt
NOT DEFINED DOWNLOAD_GROUP_TYPE: 34 (1)
Datenblatt (1)
Kataloge & Broschüren (6)
Erklärungen (5)
Zertifikate (4)
Anleitungen & Hilfen (3)
Artikelbilder (2)
3D Daten Downloads (2)
Zubehör
Systemzubehör
Montagezubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Nutzquerschnitt
Breite
Draht-Durchmesser
Länge
Funktionserhalt
Höhe
Art.Nr.
GRM 105 100 G
82 cm²
100 mm
3,9 mm
3000 mm
nein
105 mm
6002402
GRM 105 150 G
130 cm²
150 mm
3,9 mm
3000 mm
nein
105 mm
6002404
GRM 105 200 G
175 cm²
200 mm
4,8 mm
3000 mm
nein
105 mm
6002406
GRM 105 300 G
268 cm²
300 mm
4,8 mm
3000 mm
nein
105 mm
6002408
GRM 105 400 G
363 cm²
400 mm
4,8 mm
3000 mm
nein
105 mm
6002410
GRM 105 500 G
459 cm²
500 mm
4,8 mm
3000 mm
nein
105 mm
6002415
GRM 105 600 G
554 cm²
600 mm
4,8 mm
3000 mm
nein
105 mm
6002417
