Gitterrinne GR-Magic® 105 A4
Gitterrinne GR-Magic® 105 A4
Art.Nr. 6002483 | EAN 4012195874980
Art.Nr. / Typ
Draht-Durchmesser
Nutzquerschnitt
Breite
Höhe
105 mm
Länge
3000 mm
Funktionserhalt
nein
kl. VKE: 3 m
3m
Beschreibung

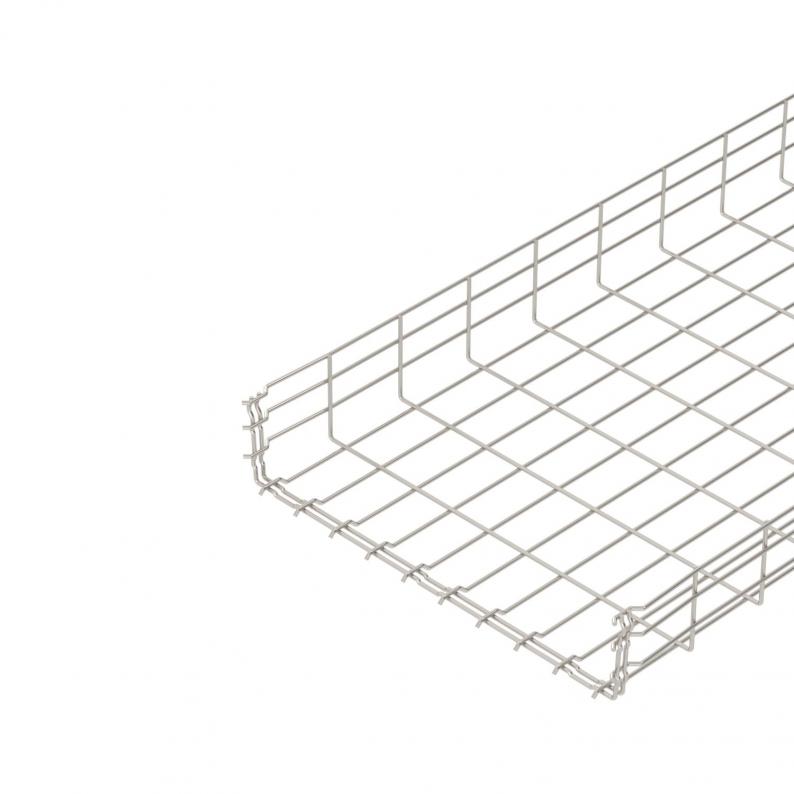

Gitterrinne mit angeformtem Verbinder in der Seitenhöhe 105 mm.
Magnetische Schirmdämpfung ohne Deckel 15 dB, mit Deckel 25 dB.
Magnetische Schirmdämpfung ohne Deckel 15 dB, mit Deckel 25 dB.
Technische Daten
Technische Daten
| Art des Verbinders Kabeltragsystem | Klickbefestigung |
|---|---|
| Ausführung Verbinder | integrierter Verbinder |
| Belastungstesttyp nach IEC 61537 | Typ II |
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 16,045 kg CO₂e / 1 Meter |

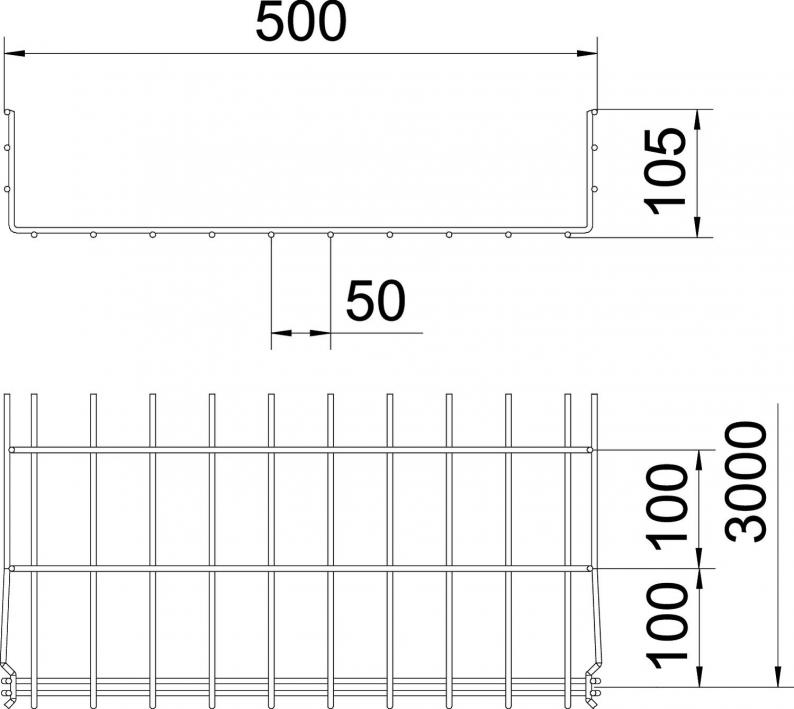

| Dimension | 105x500x3000 |
| Draht-Durchmesser | 4,8 mm |
| Farbe | edelstahl |
| Funktionserhalt | nein |
| Integrierte Trennwand | ohne |
| Nutzquerschnitt | 459 cm² |
| Nutzquerschnitt | 45900 mm² |
| Oberfläche | blank, nachbehandelt |
| Profilform | U-Form |
| Rostfreier Stahl, gebeizt | ja |
| Schraublose Verbinder | ja |
| Weitspann-Ausführung | nein |
| Werkstoff | Edelstahl, rostfrei 1.4401 |
Abmessungen
| Breite | 500 mm |
|---|---|
| Höhe | 105 mm |
| Länge | 3000 mm |
| Maß B | 500 mm |
| Maß H | 108 mm |
Belastungen
| Stützabstand 1,0m | 1,25 kN/m |
|---|---|
| Stützabstand 1,5m | 0,85 kN/m |
| Stützabstand 2,0m | 0,6 kN/m |
| Stützabstand 2,5m | 0,42 kN/m |
| Stützabstand 3,0m | 0,3 kN/m |
Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
Stützweite in m
Holmdurchbiegung in mm bei zulässig kN/m
Belastungsschema beim Prüfverfahren
Belastungskurve mit Kabelrinne/-leiterbreite in mm
Holmdurchbiegungskurve je nach Stützweite
Downloads
0 ausgewählt
NOT DEFINED DOWNLOAD_GROUP_TYPE: 34 (1)
Datenblatt (1)
Kataloge & Broschüren (6)
Erklärungen (4)
Zertifikate (2)
Anleitungen & Hilfen (3)
Artikelbilder (2)
3D Daten Downloads (1)
Zubehör
Systemzubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Höhe
Länge
Funktionserhalt
Draht-Durchmesser
Nutzquerschnitt
Breite
Art.Nr.
GRM 105 100 A4
105 mm
3000 mm
nein
3,9 mm
82 cm²
100 mm
6002475
GRM 105 150 A4
105 mm
3000 mm
nein
3,9 mm
130 cm²
150 mm
6002476
GRM 105 200 A4
105 mm
3000 mm
nein
4,8 mm
175 cm²
200 mm
6002477
GRM 105 300 A4
105 mm
3000 mm
nein
4,8 mm
268 cm²
300 mm
6002479
GRM 105 400 A4
105 mm
3000 mm
nein
4,8 mm
363 cm²
400 mm
6002481
GRM 105 500 A4
105 mm
3000 mm
nein
4,8 mm
459 cm²
500 mm
6002483
GRM 105 600 A4
105 mm
3000 mm
nein
4,8 mm
554 cm²
600 mm
6002485
Draht-Durchmesser
Nutzquerschnitt
Breite
GRM 105 100 A4
Art.Nr.
6002475
Höhe
105 mm
Länge
3000 mm
Funktionserhalt
nein
Draht-Durchmesser
3,9 mm
Nutzquerschnitt
82 cm²
Breite
100 mm
GRM 105 150 A4
Art.Nr.
6002476
Länge
3000 mm
Nutzquerschnitt
130 cm²
Breite
150 mm
Draht-Durchmesser
3,9 mm
Höhe
105 mm
Funktionserhalt
nein
GRM 105 200 A4
Art.Nr.
6002477
Draht-Durchmesser
4,8 mm
Funktionserhalt
nein
Höhe
105 mm
Länge
3000 mm
Breite
200 mm
Nutzquerschnitt
175 cm²
GRM 105 300 A4
Art.Nr.
6002479
Breite
300 mm
Funktionserhalt
nein
Länge
3000 mm
Draht-Durchmesser
4,8 mm
Nutzquerschnitt
268 cm²
Höhe
105 mm
GRM 105 400 A4
Art.Nr.
6002481
Höhe
105 mm
Draht-Durchmesser
4,8 mm
Funktionserhalt
nein
Breite
400 mm
Nutzquerschnitt
363 cm²
Länge
3000 mm
GRM 105 500 A4
Art.Nr.
6002483
Nutzquerschnitt
459 cm²
Länge
3000 mm
Höhe
105 mm
Breite
500 mm
Funktionserhalt
nein
Draht-Durchmesser
4,8 mm
GRM 105 600 A4
Art.Nr.
6002485
Breite
600 mm
Draht-Durchmesser
4,8 mm
Höhe
105 mm
Nutzquerschnitt
554 cm²
Länge
3000 mm
Funktionserhalt
nein
