Gitterrinne GR-Magic® 105 A4
Gitterrinne GR-Magic® 105 A4
Art.Nr. 6002479 | EAN 4012195874959
Art.Nr. / Typ
Nutzquerschnitt
Draht-Durchmesser
Breite
Funktionserhalt
nein
Höhe
105 mm
Länge
3000 mm
kl. VKE: 3 m
3m
Beschreibung
Gitterrinne mit angeformtem Verbinder in der Seitenhöhe 105 mm.
Magnetische Schirmdämpfung ohne Deckel 15 dB, mit Deckel 25 dB.
Magnetische Schirmdämpfung ohne Deckel 15 dB, mit Deckel 25 dB.
Technische Daten
Technische Daten
| Art des Verbinders Kabeltragsystem | Klickbefestigung |
|---|---|
| Ausführung Verbinder | integrierter Verbinder |
| Belastungstesttyp nach IEC 61537 | Typ II |
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 11,9276 kg CO₂e / 1 Meter |
| Dimension | 105x300x3000 |
| Draht-Durchmesser | 4,8 mm |
| Farbe | edelstahl |
| Funktionserhalt | nein |
| Integrierte Trennwand | ohne |
| Nutzquerschnitt | 26800 mm² |
| Nutzquerschnitt | 268 cm² |
| Oberfläche | blank, nachbehandelt |
| Profilform | U-Form |
| Rostfreier Stahl, gebeizt | ja |
| Schraublose Verbinder | ja |
| Weitspann-Ausführung | nein |
| Werkstoff | Edelstahl, rostfrei 1.4401 |

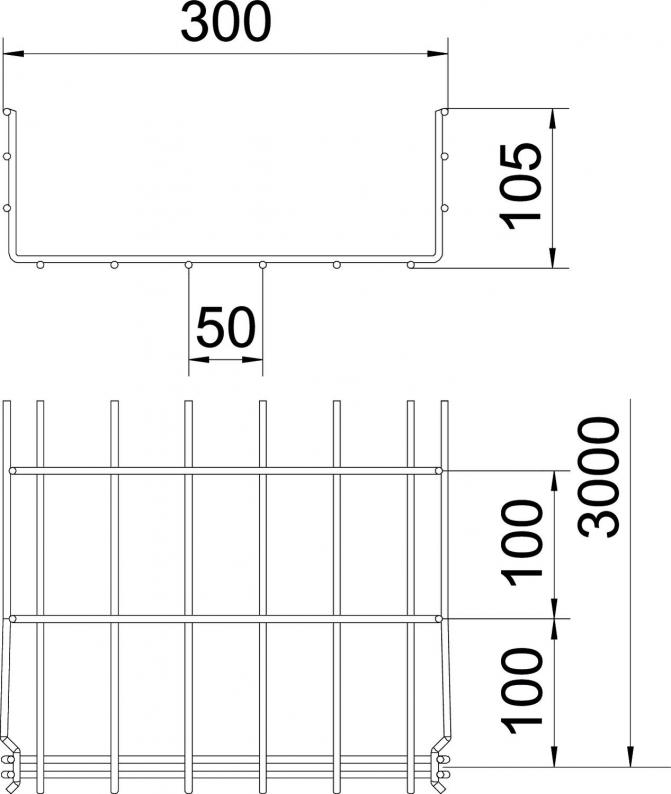

Abmessungen
| Breite | 300 mm |
|---|---|
| Höhe | 105 mm |
| Länge | 3000 mm |
| Maß B | 300 mm |
| Maß H | 108 mm |
Belastungen
| Stützabstand 1,0m | 1,1 kN/m |
|---|---|
| Stützabstand 1,5m | 0,75 kN/m |
| Stützabstand 2,0m | 0,53 kN/m |
| Stützabstand 2,5m | 0,38 kN/m |
| Stützabstand 3,0m | 0,3 kN/m |
Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
Stützweite in m
Holmdurchbiegung in mm bei zulässig kN/m
Belastungsschema beim Prüfverfahren
Belastungskurve mit Kabelrinne/-leiterbreite in mm
Holmdurchbiegungskurve je nach Stützweite
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (6)
Erklärungen (5)
Zertifikate (3)
Anleitungen & Hilfen (3)
Artikelbilder (2)
Zubehör
Systemzubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Funktionserhalt
Nutzquerschnitt
Draht-Durchmesser
Höhe
Länge
Breite
Art.Nr.
GRM 105 100 A4
nein
82 cm²
3,9 mm
105 mm
3000 mm
100 mm
6002475
GRM 105 150 A4
nein
130 cm²
3,9 mm
105 mm
3000 mm
150 mm
6002476
GRM 105 200 A4
nein
175 cm²
4,8 mm
105 mm
3000 mm
200 mm
6002477
GRM 105 300 A4
nein
268 cm²
4,8 mm
105 mm
3000 mm
300 mm
6002479
GRM 105 400 A4
nein
363 cm²
4,8 mm
105 mm
3000 mm
400 mm
6002481
GRM 105 500 A4
nein
459 cm²
4,8 mm
105 mm
3000 mm
500 mm
6002483
GRM 105 600 A4
nein
554 cm²
4,8 mm
105 mm
3000 mm
600 mm
6002485
Nutzquerschnitt
Draht-Durchmesser
Breite
GRM 105 100 A4
Art.Nr.
6002475
Funktionserhalt
nein
Nutzquerschnitt
82 cm²
Draht-Durchmesser
3,9 mm
Höhe
105 mm
Länge
3000 mm
Breite
100 mm
GRM 105 150 A4
Art.Nr.
6002476
Funktionserhalt
nein
Nutzquerschnitt
130 cm²
Höhe
105 mm
Länge
3000 mm
Draht-Durchmesser
3,9 mm
Breite
150 mm
GRM 105 200 A4
Art.Nr.
6002477
Länge
3000 mm
Draht-Durchmesser
4,8 mm
Breite
200 mm
Höhe
105 mm
Nutzquerschnitt
175 cm²
Funktionserhalt
nein
GRM 105 300 A4
Art.Nr.
6002479
Höhe
105 mm
Länge
3000 mm
Funktionserhalt
nein
Draht-Durchmesser
4,8 mm
Breite
300 mm
Nutzquerschnitt
268 cm²
GRM 105 400 A4
Art.Nr.
6002481
Höhe
105 mm
Funktionserhalt
nein
Länge
3000 mm
Nutzquerschnitt
363 cm²
Draht-Durchmesser
4,8 mm
Breite
400 mm
GRM 105 500 A4
Art.Nr.
6002483
Länge
3000 mm
Funktionserhalt
nein
Draht-Durchmesser
4,8 mm
Breite
500 mm
Höhe
105 mm
Nutzquerschnitt
459 cm²
GRM 105 600 A4
Art.Nr.
6002485
Nutzquerschnitt
554 cm²
Breite
600 mm
Höhe
105 mm
Funktionserhalt
nein
Draht-Durchmesser
4,8 mm
Länge
3000 mm
