Gitterrinne GR-Magic® 105 A4
Gitterrinne GR-Magic® 105 A4
Art.Nr. 6002476 | EAN 4012195874911
Art.Nr. / Typ
Nutzquerschnitt
Draht-Durchmesser
Breite
Funktionserhalt
nein
Länge
3000 mm
Höhe
105 mm
kl. VKE: 3 m
3m
Beschreibung
Gitterrinne mit angeformtem Verbinder in der Seitenhöhe 105 mm.
Magnetische Schirmdämpfung ohne Deckel 15 dB, mit Deckel 25 dB.
Magnetische Schirmdämpfung ohne Deckel 15 dB, mit Deckel 25 dB.
Technische Daten
Technische Daten
| Art des Verbinders Kabeltragsystem | Klickbefestigung |
|---|---|
| Ausführung Verbinder | integrierter Verbinder |
| Belastungstesttyp nach IEC 61537 | Typ II |
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 5,6871 kg CO₂e / 1 Meter |
| Dimension | 105x150x3000 |
| Draht-Durchmesser | 3,9 mm |
| Farbe | edelstahl |
| Funktionserhalt | nein |
| Integrierte Trennwand | ohne |
| Nutzquerschnitt | 13000 mm² |
| Nutzquerschnitt | 130 cm² |
| Oberfläche | blank, nachbehandelt |
| Profilform | U-Form |
| Rostfreier Stahl, gebeizt | ja |
| Schraublose Verbinder | ja |
| Weitspann-Ausführung | nein |
| Werkstoff | Edelstahl, rostfrei 1.4401 |

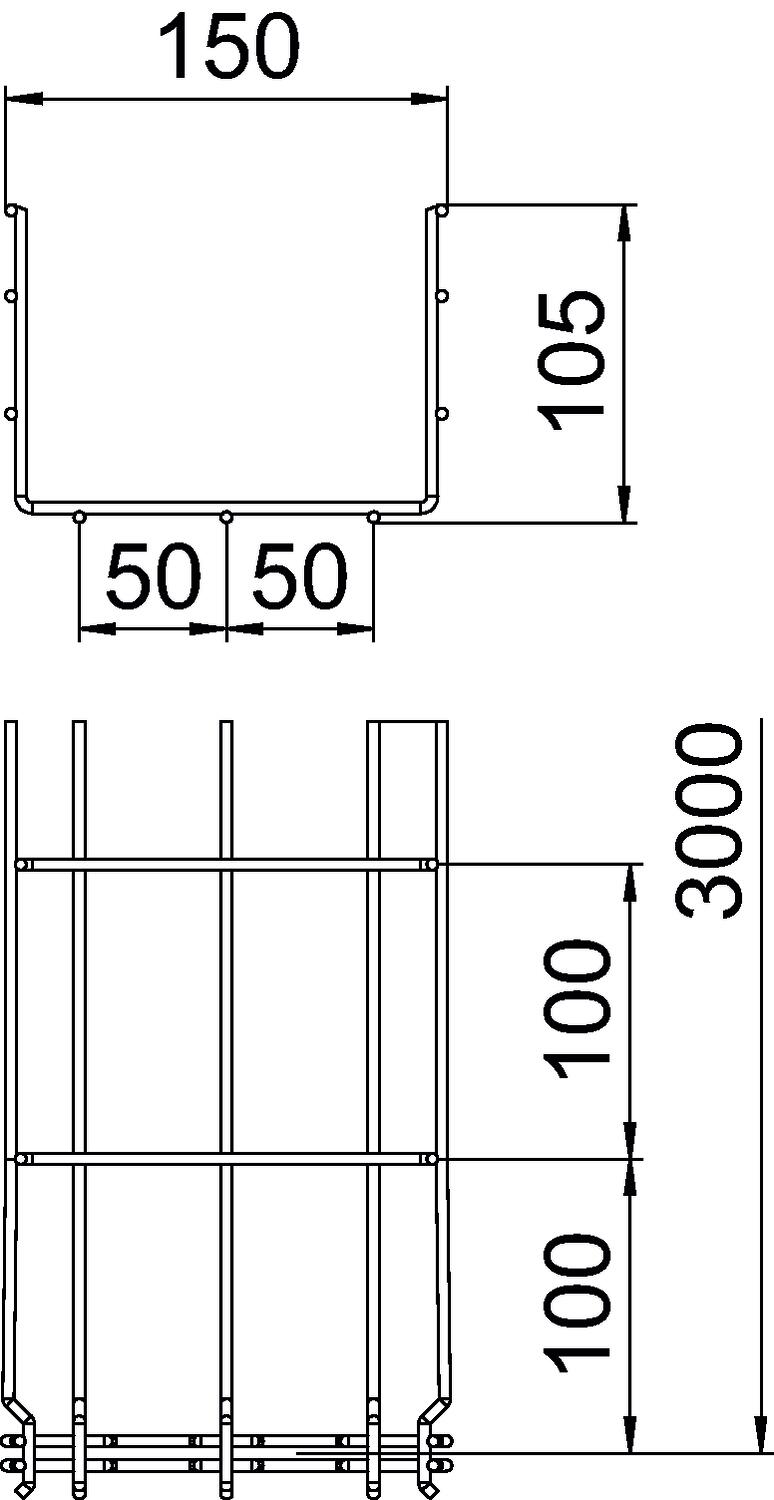

Abmessungen
| Breite | 150 mm |
|---|---|
| Höhe | 105 mm |
| Länge | 3000 mm |
| Maß B | 150 mm |
| Maß H | 108 mm |
Belastungen
| Stützabstand 1,0m | 0,8 kN/m |
|---|---|
| Stützabstand 1,5m | 0,55 kN/m |
| Stützabstand 2,0m | 0,37 kN/m |
| Stützabstand 2,5m | 0,27 kN/m |
| Stützabstand 3,0m | 0,25 kN/m |
Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
Stützweite in m
Holmdurchbiegung in mm bei zulässig kN/m
Belastungsschema beim Prüfverfahren
Belastungskurve mit Kabelrinne/-leiterbreite in mm
Holmdurchbiegungskurve je nach Stützweite
