Gitterrinne GR-Magic® 105 A2
Gitterrinne GR-Magic® 105 A2
Art.Nr. 6002460 | EAN 4012195149644
Art.Nr. / Typ
Nutzquerschnitt
Draht-Durchmesser
Breite
Länge
3000 mm
Funktionserhalt
nein
Höhe
105 mm
kl. VKE: 3 m
3m
Beschreibung

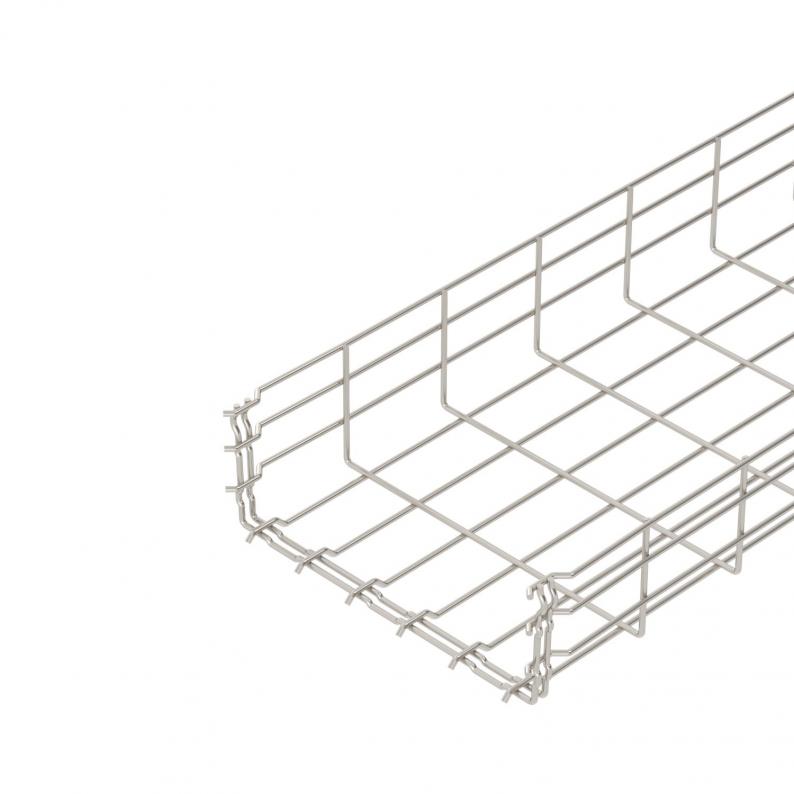

Gitterrinne mit angeformtem Verbinder in der Seitenhöhe 105 mm.
Magnetische Schirmdämpfung ohne Deckel 15 dB, mit Deckel 25 dB.
Magnetische Schirmdämpfung ohne Deckel 15 dB, mit Deckel 25 dB.
Technische Daten
Technische Daten
| Art des Verbinders Kabeltragsystem | Klickbefestigung |
|---|---|
| Ausführung Verbinder | integrierter Verbinder |
| Belastungstesttyp nach IEC 61537 | Typ II |
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 11,7853 kg CO₂e / 1 Meter |
| Dimension | 105x300x3000 |
| Draht-Durchmesser | 4,8 mm |
| Farbe | edelstahl |
| Funktionserhalt | nein |
| Integrierte Trennwand | ohne |
| Nutzquerschnitt | 26800 mm² |
| Nutzquerschnitt | 268 cm² |
| Oberfläche | blank, nachbehandelt |
| Profilform | U-Form |
| Rostfreier Stahl, gebeizt | ja |
| Schraublose Verbinder | ja |
| Weitspann-Ausführung | nein |
| Werkstoff | Edelstahl, rostfrei 1.4301 |

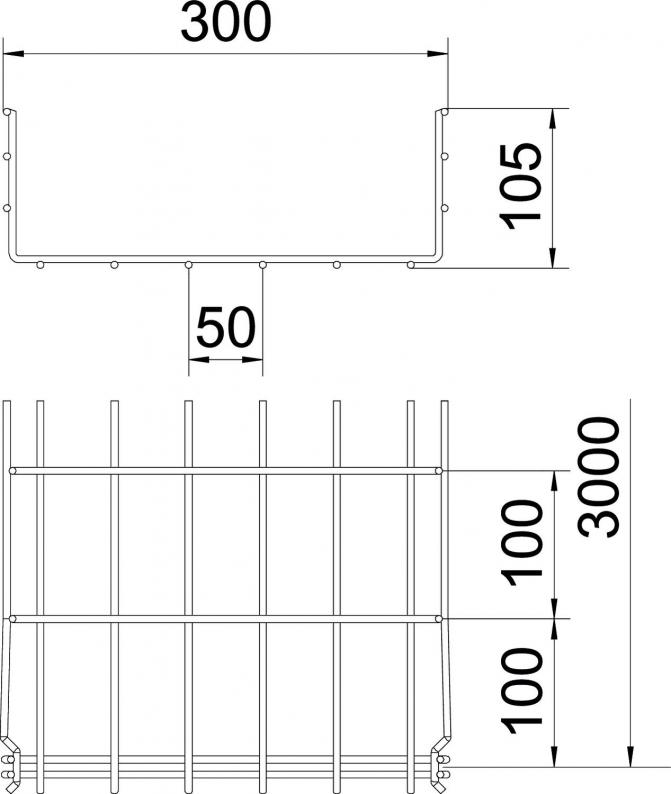

Abmessungen
| Breite | 300 mm |
|---|---|
| Höhe | 105 mm |
| Länge | 3000 mm |
| Maß B | 300 mm |
| Maß H | 108 mm |
Belastungen
| Stützabstand 1,0m | 1,1 kN/m |
|---|---|
| Stützabstand 1,5m | 0,75 kN/m |
| Stützabstand 2,0m | 0,53 kN/m |
| Stützabstand 2,5m | 0,38 kN/m |
| Stützabstand 3,0m | 0,3 kN/m |
Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
Stützweite in m
Holmdurchbiegung in mm bei zulässig kN/m
Belastungsschema beim Prüfverfahren
Belastungskurve mit Kabelrinne/-leiterbreite in mm
Holmdurchbiegungskurve je nach Stützweite
Downloads
0 ausgewählt
NOT DEFINED DOWNLOAD_GROUP_TYPE: 34 (1)
Datenblatt (1)
Kataloge & Broschüren (6)
Erklärungen (4)
Zertifikate (2)
Anleitungen & Hilfen (3)
Artikelbilder (2)
3D Daten Downloads (1)
Zubehör
Montagezubehör
Systemzubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Länge
Nutzquerschnitt
Funktionserhalt
Draht-Durchmesser
Breite
Höhe
Art.Nr.
GRM 105 100 A2
3000 mm
82 cm²
nein
3,9 mm
100 mm
105 mm
6002451
GRM 105 150 A2
3000 mm
130 cm²
nein
3,9 mm
150 mm
105 mm
6002455
GRM 105 200 A2
3000 mm
175 cm²
nein
4,8 mm
200 mm
105 mm
6002457
GRM 105 300 A2
3000 mm
268 cm²
nein
4,8 mm
300 mm
105 mm
6002460
GRM 105 400 A2
3000 mm
363 cm²
nein
4,8 mm
400 mm
105 mm
6002463
GRM 105 500 A2
3000 mm
459 cm²
nein
4,8 mm
500 mm
105 mm
6002466
GRM 105 600 A2
3000 mm
554 cm²
nein
4,8 mm
600 mm
105 mm
6002469
Nutzquerschnitt
Draht-Durchmesser
Breite
GRM 105 100 A2
Art.Nr.
6002451
Länge
3000 mm
Nutzquerschnitt
82 cm²
Funktionserhalt
nein
Draht-Durchmesser
3,9 mm
Breite
100 mm
Höhe
105 mm
GRM 105 150 A2
Art.Nr.
6002455
Breite
150 mm
Funktionserhalt
nein
Nutzquerschnitt
130 cm²
Länge
3000 mm
Höhe
105 mm
Draht-Durchmesser
3,9 mm
GRM 105 200 A2
Art.Nr.
6002457
Länge
3000 mm
Nutzquerschnitt
175 cm²
Funktionserhalt
nein
Draht-Durchmesser
4,8 mm
Breite
200 mm
Höhe
105 mm
GRM 105 300 A2
Art.Nr.
6002460
Länge
3000 mm
Höhe
105 mm
Nutzquerschnitt
268 cm²
Breite
300 mm
Funktionserhalt
nein
Draht-Durchmesser
4,8 mm
GRM 105 400 A2
Art.Nr.
6002463
Nutzquerschnitt
363 cm²
Funktionserhalt
nein
Höhe
105 mm
Länge
3000 mm
Breite
400 mm
Draht-Durchmesser
4,8 mm
GRM 105 500 A2
Art.Nr.
6002466
Funktionserhalt
nein
Draht-Durchmesser
4,8 mm
Höhe
105 mm
Nutzquerschnitt
459 cm²
Breite
500 mm
Länge
3000 mm
GRM 105 600 A2
Art.Nr.
6002469
Funktionserhalt
nein
Länge
3000 mm
Nutzquerschnitt
554 cm²
Breite
600 mm
Draht-Durchmesser
4,8 mm
Höhe
105 mm
