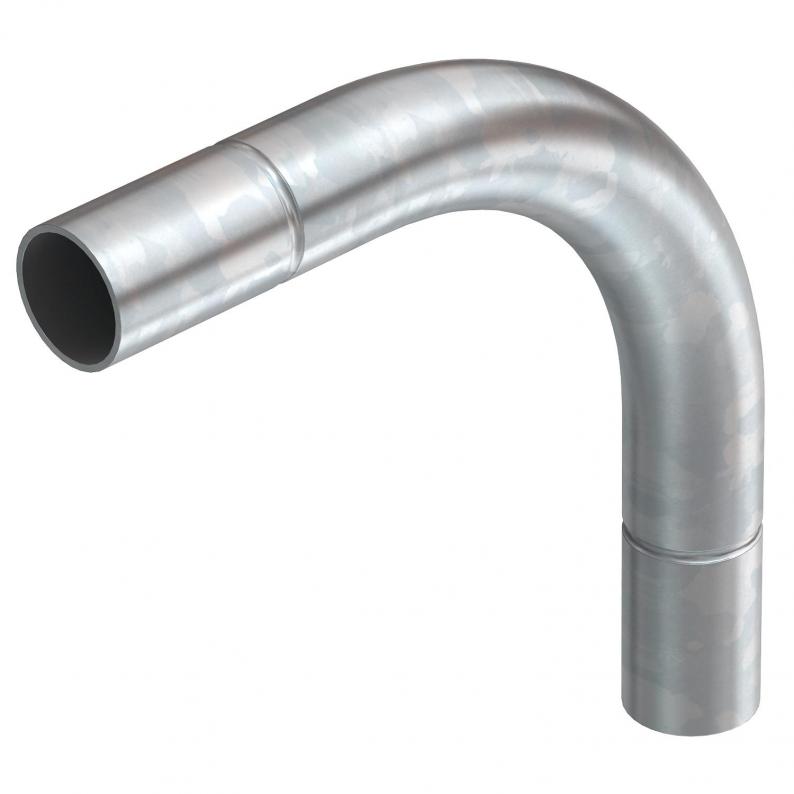

Galvanisch verzinkter Stahlbogen, ohne Gewinde
Galvanisch verzinkter Stahlbogen, ohne Gewinde
Art.Nr. 2046810 | EAN 4012196387830
Art.Nr. / Typ
für Rohrdurchmesser nominal
kl. VKE: 25 Stück
25Stück
Beschreibung
90°-Bogen mit angeformten Muffen, für Elektroinstallationsrohre nach EN 61386-1. Mit gratfreier Innenwand.
Technische Daten
Technische Daten
| Ausführung | Steck |
|---|---|
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 0,6097 kg CO₂e / 1 Stück |
| Dimension | Ø25mm |
| Flexibel | nein |
| für Rohrdurchmesser nominal | 25 mm |
| Halogenfrei | nein |
| Mit Inspektionsöffnung und Deckel | nein |
| Mit Muffe | ja |
| Oberfläche | galvanisch verzinkt |
| Oberfläche gebürstet | nein |
| Oberfläche poliert | nein |
| Werkstoff | Stahl |
| Winkel des Bogens | 90 ° |
| Zweiteilig | nein |

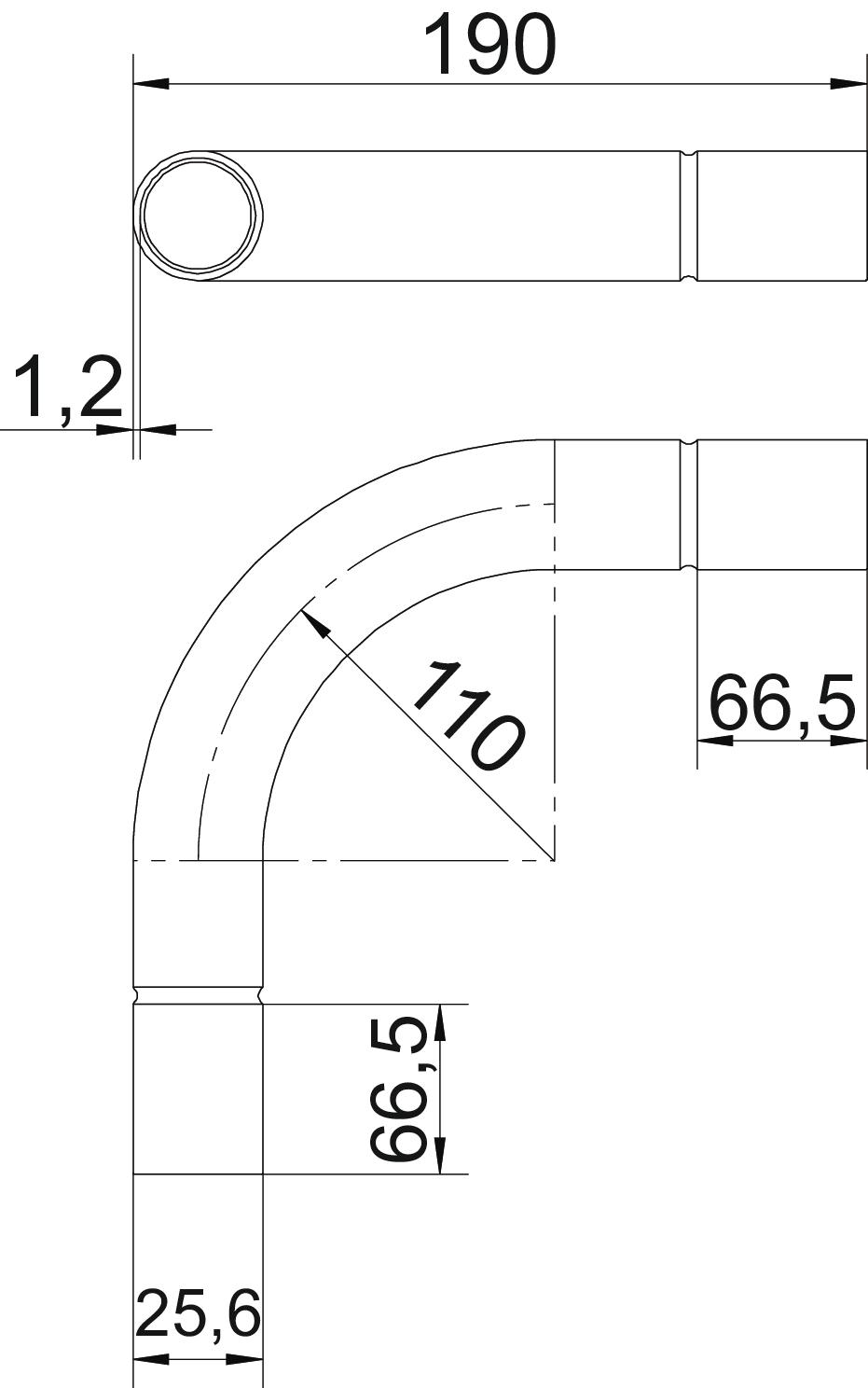

Abmessungen
| Maß A | 66,5 mm |
|---|---|
| Maß B | 191 mm |
| Maß D | 28 mm |
| Maß d | 25,5 mm |
| Maß l | 40 mm |
| Maß M | M25 |
| Maß R | 110 mm |
| Maß t | 1,2 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (1)
Erklärungen (5)
Artikelbilder (2)
Ausführungen
Typ
für Rohrdurchmesser nominal
Art.Nr.
SBN16 G
16 mm
2046808
SBN20 G
20 mm
2046809
SBN25 G
25 mm
2046810
SBN32 G
32 mm
2046811
SBN40 G
40 mm
2046812
SBN50 G
50 mm
2046813
SBN63 G
63 mm
2046814
