Edelstahl-Rohrbogen V4A
Typ SB63W A4 | Art.Nr. 2046766 | EAN 4012195924203
Art.Nr. / Typ
für Rohrdurchmesser nominal
kl. VKE: 3 Stück
3Stück
Beschreibung

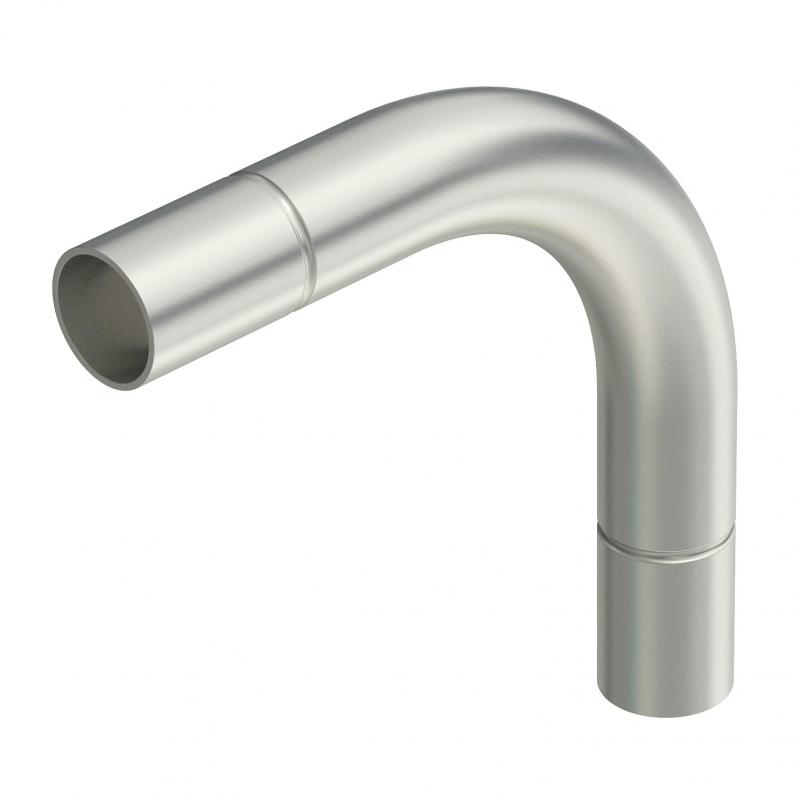

90°-Bogen mit angeformten Muffen, für Elektroinstallationsrohre nach EN 61386-1. Mit gratfreier Innenwand.
Technische Daten
Abmessungen
| Maß A | 90 mm |
|---|---|
| Maß d | 63,2 mm |
| Maß B | 446,6 mm |
| Maß t | 1,25 mm |
| Maß M | M63 |
| Maß l | 50 mm |
| Maß R | 250 mm |
| Maß D | 65,7 mm |
Technische Daten
| Halogenfrei | nein |
|---|---|
| Winkel des Bogens | 90 ° |
| Oberfläche poliert | nein |
| Mit Muffe | ja |
| Flexibel | nein |
| Oberfläche gebürstet | ja |
| Mit Inspektionsöffnung und Deckel | nein |
| Zweiteilig | nein |
| für Rohrdurchmesser nominal | 63 mm |
| Ausführung | Steck |
| Temperatureinsatzbereich min. | -45 °C |
| Temperatureinsatzbereich max. | 400 °C |
| Dimension | Ø63mm |
| Oberfläche | blank, nachbehandelt |
| Werkstoff | Edelstahl, rostfrei 1.4571 |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 7,0795 kg CO2e / 1 Stück |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (4)
Zertifikate (1)
Artikelbilder (2)
Ausschreibungstexte (2)
Ausführungen
Typ
für Rohrdurchmesser nominal
Art.Nr.
SB16W A4
16
2046760
SB20W A4
20
2046761
SB25W A4
25
2046762
SB32W A4
32
2046763
SB40W A4
40
2046764
SB50W A4
50
2046765
SB63W A4
63
2046766
