C-Gitterrinne CGR 50 A2
C-Gitterrinne CGR 50 A2
Art.Nr. 6016251 | EAN 4012196012794
Art.Nr. / Typ
Nutzquerschnitt
Breite
Funktionserhalt
nein
Draht-Durchmesser
4,5 mm
Höhe
50 mm
Länge
3000 mm
kl. VKE: 3 m
3m
Beschreibung

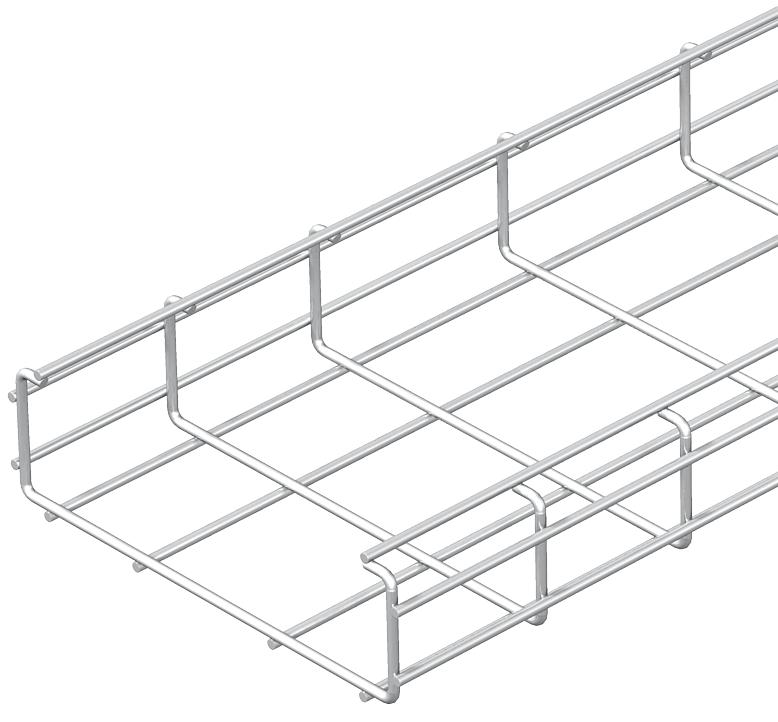

Gitterrinne in C-Form aus punktgeschweißten Stahldrähten in der Seitenhöhe 50 mm.
Magnetische Schirmdämpfung 15 dB.
Magnetische Schirmdämpfung 15 dB.
Technische Daten
Technische Daten
| Art des Verbinders Kabeltragsystem | geschraubt |
|---|---|
| Ausführung Verbinder | ohne Verbinder |
| Belastungstesttyp nach IEC 61537 | Typ II |
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 8,8319 kg CO₂e / 1 Meter |
| Dimension | 50x200x3000 |
| Draht-Durchmesser | 4,5 mm |
| Farbe | edelstahl |
| Funktionserhalt | nein |
| Integrierte Trennwand | ohne |
| Nutzquerschnitt | 7400 mm² |
| Nutzquerschnitt | 74 cm² |
| Oberfläche | blank, nachbehandelt |
| Profilform | C-Form |
| Rostfreier Stahl, gebeizt | ja |
| Weitspann-Ausführung | nein |
| Werkstoff | Edelstahl, rostfrei 1.4301 |

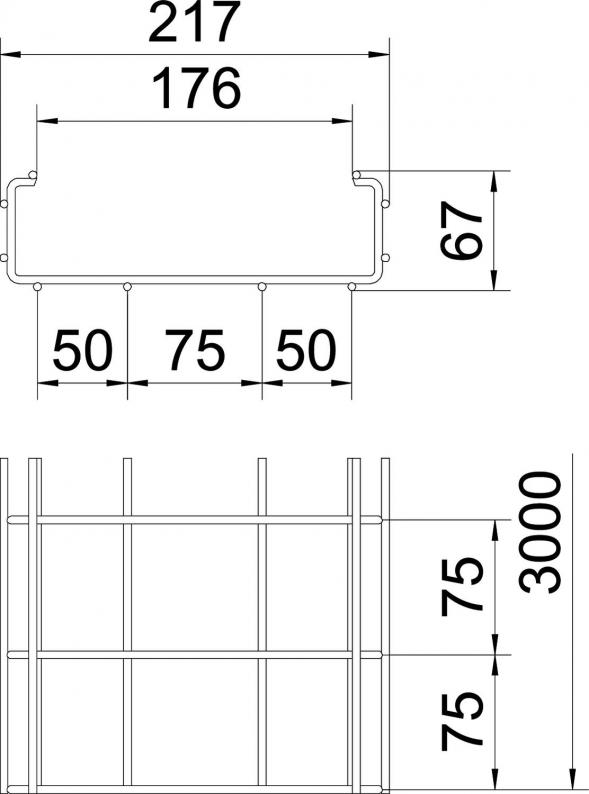

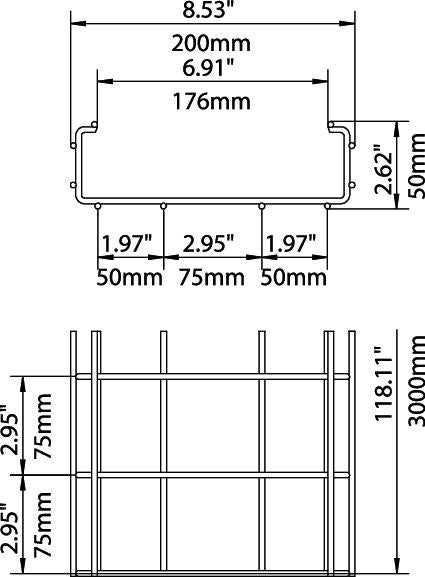

Abmessungen
| Breite | 200 mm |
|---|---|
| Höhe | 50 mm |
| Länge | 3000 mm |
| Maß A | 176 mm |
| Maß B | 217 mm |
| Maß H | 67 mm |
| Maß l1 | 75 mm |
| Maß l2 | 50 mm |
Belastungen
| Stützabstand 1,0m | 1,1 kN/m |
|---|---|
| Stützabstand 1,5m | 0,7 kN/m |
| Stützabstand 2,0m | 0,4 kN/m |
Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
Stützweite in m
Holmdurchbiegung in mm bei zulässig kN/m
Belastungsschema beim Prüfverfahren
Belastungskurve mit Kabelrinne/-leiterbreite in mm
Holmdurchbiegungskurve je nach Stützweite
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (4)
Anleitungen & Hilfen (2)
Artikelbilder (2)
3D Daten Downloads (1)
Zubehör
Montagezubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Funktionserhalt
Draht-Durchmesser
Höhe
Nutzquerschnitt
Breite
Länge
Art.Nr.
CGR 50 50 A2
nein
4,5 mm
50 mm
13 cm²
50 mm
3000 mm
6016200
CGR 50 100 A2
nein
4,5 mm
50 mm
33 cm²
100 mm
3000 mm
6016235
CGR 50 200 A2
nein
4,5 mm
50 mm
74 cm²
200 mm
3000 mm
6016251
CGR 50 300 A2
nein
4,5 mm
50 mm
116 cm²
300 mm
3000 mm
6016253
CGR 50 400 A2
nein
4,5 mm
50 mm
157 cm²
400 mm
3000 mm
6016255
Nutzquerschnitt
Breite
CGR 50 50 A2
Art.Nr.
6016200
Funktionserhalt
nein
Draht-Durchmesser
4,5 mm
Höhe
50 mm
Nutzquerschnitt
13 cm²
Breite
50 mm
Länge
3000 mm
CGR 50 100 A2
Art.Nr.
6016235
Funktionserhalt
nein
Höhe
50 mm
Breite
100 mm
Länge
3000 mm
Nutzquerschnitt
33 cm²
Draht-Durchmesser
4,5 mm
CGR 50 200 A2
Art.Nr.
6016251
Nutzquerschnitt
74 cm²
Höhe
50 mm
Länge
3000 mm
Funktionserhalt
nein
Breite
200 mm
Draht-Durchmesser
4,5 mm
CGR 50 300 A2
Art.Nr.
6016253
Nutzquerschnitt
116 cm²
Länge
3000 mm
Breite
300 mm
Höhe
50 mm
Draht-Durchmesser
4,5 mm
Funktionserhalt
nein
CGR 50 400 A2
Art.Nr.
6016255
Höhe
50 mm
Draht-Durchmesser
4,5 mm
Breite
400 mm
Nutzquerschnitt
157 cm²
Funktionserhalt
nein
Länge
3000 mm
