AZ-Kleinkanal 50 A4

AZ-Kleinkanal 50 A4

Typ AZK 050 A4
|
Art.Nr. 6075152
|
EAN 4012195866213
Alle Ausführungen anzeigen
Art.Nr. / Typ
6075152 / AZK 050 A4
Länge
3000 mm
Breite
50 mm
Funktionserhalt
nein
Blechstärke
1,5 mm

kl. VKE: 3 m

m

KontaktFachhändler finden

Beschreibung

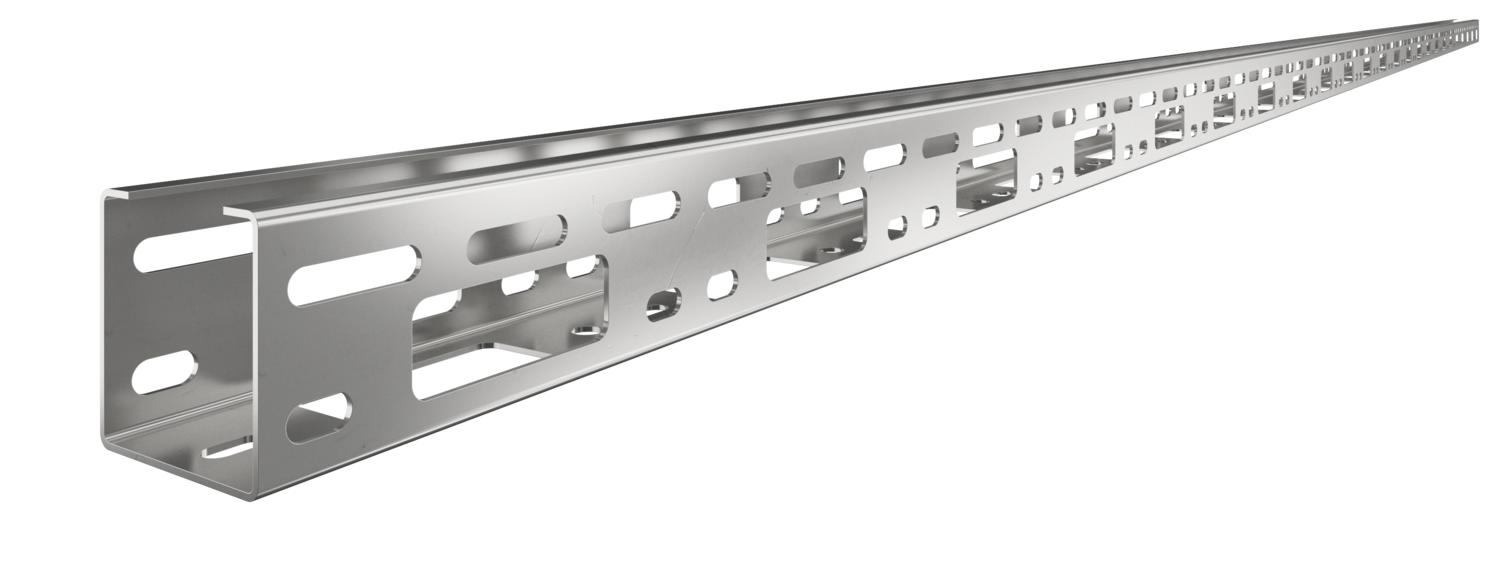

AZ-Kleinkanal mit der Seitenhöhe 50 mm.
Magnetische Schirmdämpfung ohne Deckel 20 dB, mit Deckel 50 dB.
  • Magnetische Schirmdämpfung
  • Communautés Européennes, EG Konformitätserklärung nach EG-Richtlinien
  • AZ-Kleinkanal, Seitenhöhe 50 mm
  • Umweltproduktdeklaration (EPD)
  • CO₂-Fußabdruck (PCF)

Technische Daten

Abmessungen

Länge3000 mm
Breite50 mm
Höhe50 mm
Maß B50 mm

Technische Daten

Funktionserhaltnein
Seitenlochungja
Ausführung Verbinderohne Verbinder
Weitspann-Ausführungnein
Nutzquerschnitt25 cm²
Rostfreier Stahl, gebeiztnein
Blechstärke1,5 mm
Montagelochung im Bodenja
NATO Lochbildnein
Nutzquerschnitt2500 mm²
Dimension50x50x3000
Oberflächeblank, nachbehandelt
WerkstoffEdelstahl, rostfrei 1.4571
Farbeedelstahl

Belastungen

Stützabstand 1,0m2,5 kN/m
Stützabstand 1,5m2 kN/m
Stützabstand 2,0m1,2 kN/m
Stützabstand 2,5m0,85 kN/m
Stützabstand 3,0m0,5 kN/m
Belastungsdiagramm AZ-Kleinkanal

Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast

Stützweite in m

Holmdurchbiegung in mm bei zulässig kN/m

Belastungsschema beim Prüfverfahren

Belastungskurve mit Kabelrinne/-leiterbreite in mm

Holmdurchbiegungskurve je nach Stützweite

Umweltdaten

9,0482 kg CO2e / 1 MeterCO2 Fußabdruck (GWP) Cradle-to-Gate
EPD VerifiedJa
Ablaufdatum EPD10.07.2029
Deklarationsnummer EPDEPD-KTO-17.0
Einheitenbasis EPD1 lfm. + Montagesystem
EPD GWP (außerhalb der Systemgrenzen)18.83 kg CO₂e
EPD GWP (Entsorgungsphase)1.97 kg CO₂e
EPD GWP (Herstellungsphase)81.32 kg CO₂e
EPD-Standard / LCA-Standard (Normen)DIN EN ISO 14025,EN 15804 + A2
CO2 Fußabdruck (GWP) Cradle-to-Gate9,0482 kg CO2e / 1 Meter

Zubehör

Systemzubehör

Art.Nr. 6066704

Kabelschutzring 915 PE
Typ
KSR-915 PE

kl. VKE: 25 Stück

Stück

Art.Nr. 6066712

Kabelschutzring 910 PE
Typ
KSR-910 PE

kl. VKE: 25 Stück

Stück
